申请日2016.12.14
公开(公告)日2017.06.27
IPC分类号F23G7/00; F23L15/00
摘要
本实用新型公开了一种污泥流化床焚烧炉，包括焚烧炉、排烟管、二次进风管、一次进风管，所述焚烧炉安装在支架上，焚烧炉的顶部安装有污泥雾化装置，焚烧炉内设有鼓泡流化床和燃烧室，焚烧炉上设有若干检查口，焚烧炉的底部设有出渣口，焚烧炉的上端和排烟管连接，所述排烟管上安装有若干预热器，排烟管的末端和引风机相连，所述二次进风管和一次进风管的一端各自与对应的鼓风机相连，二次进风管和一次进风管分别与对应的预热器相连，二次进风管和一次进风管均与焚烧炉相连通。本实用新型具有拆装维护方便，污泥焚烧处理效率高，空气预热效果好等优点。
权利要求书

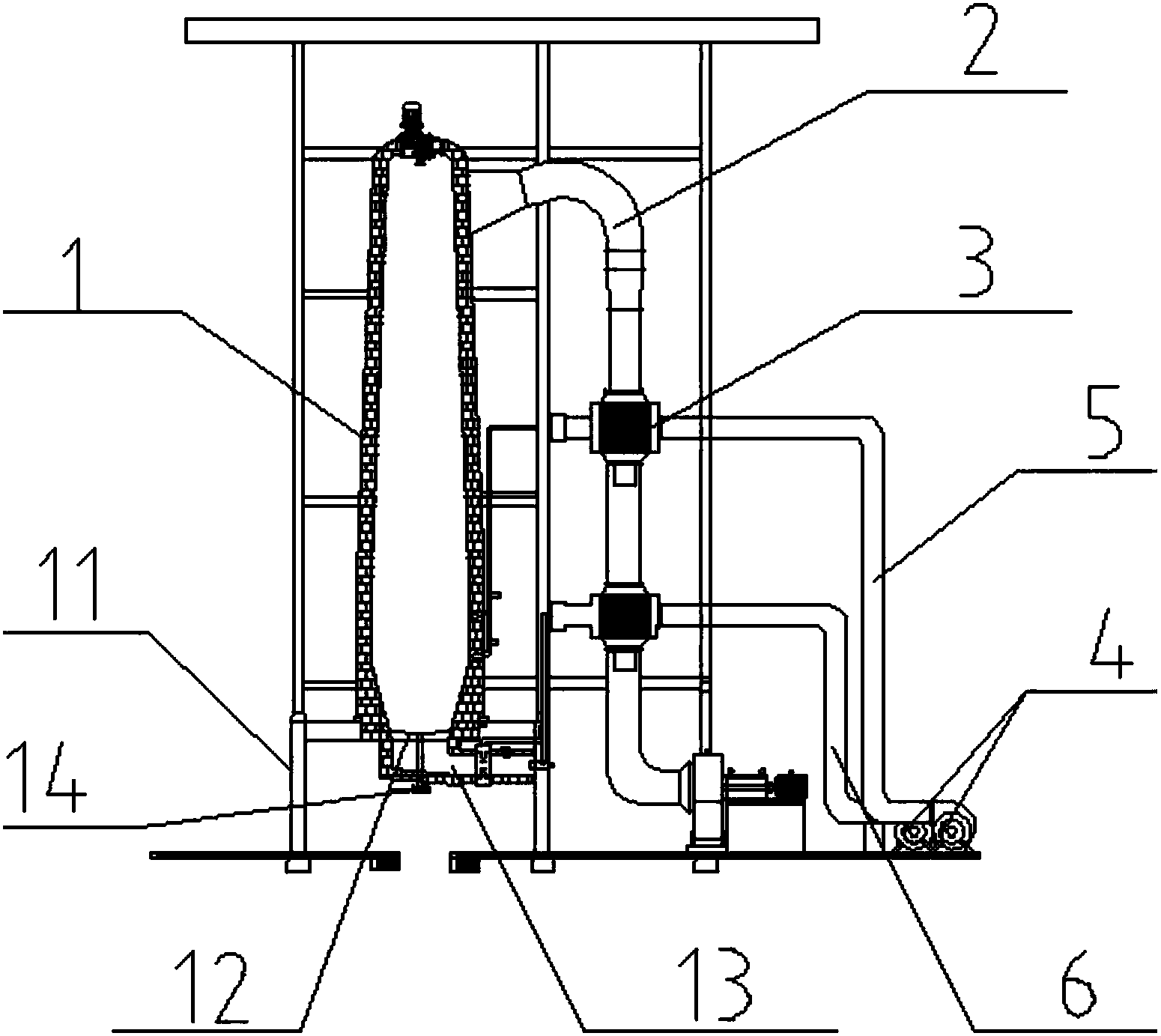

1.一种污泥流化床焚烧炉，其特征在于：包括焚烧炉(1)、排烟管(2)、二次进风管(5)、一次进风管(6)，所述焚烧炉(1)安装在支架(11)上，焚烧炉(1)的顶部安装有污泥雾化装置，焚烧炉(1)内设有鼓泡流化床(12)和燃烧室(13)，焚烧炉(1)上设有若干检查口，焚烧炉(1)的底部设有出渣口(14)，焚烧炉(1)的上端和排烟管(2)连接，所述排烟管(2)上安装有若干预热器(3)，排烟管(2)的末端和引风机相连，所述二次进风管(5)和一次进风管(6)的一端各自与对应的鼓风机(4)相连，二次进风管(5)和一次进风管(6)分别与对应的预热器(3)相连，二次进风管(5)和一次进风管(6)均与焚烧炉(1)相连通。
2.如权利要求1所述的一种污泥流化床焚烧炉，其特征在于：所述污泥雾化装置的主体由电机、传动轴、齿轮轴、雾化飞轮和若干连接件连接而成，所述二次进风管(5)的末端设有若干分管，分管环绕在焚烧炉(1)外侧，分管上设有若干进风口，进风口均与焚烧炉(1)相连通。
3.如权利要求1所述的一种污泥流化床焚烧炉，其特征在于：所述一次进风管(6)和燃烧室(13)相连，一次进风管(6)位于二次进风管(5)的下方。
4.如权利要求1所述的一种污泥流化床焚烧炉，其特征在于：所述预热器(3)上设有若干通风孔，预热器(3)和排烟管(2)可拆卸连接，所述焚烧炉(1)的炉壁由水泥层、防火棉层和钢板层连接而成，焚烧炉(1)上设有若干热电偶，所述鼓风机(4)的数量为2。
说明书
一种污泥流化床焚烧炉
【技术领域】
本实用新型涉及污泥焚烧装置的技术领域，特别是一种污泥流化床焚烧炉的技术领域。
【背景技术】
近年来工业化水平和生活水平不断提高的同时，生活污水和工业污水也越来越多，虽然投入了大量的污水处理设施，但污水处理过程中会产生大量的污泥。未经有效处理的污泥排放会对土地环境和人体健康都有较大的危害，污泥处理也越来越受到人们的重视。污泥焚化是一种常用的污泥处理技术，它主要是通过对污泥进行燃烧，去除内部的有害物质。污泥焚烧炉是专门用于焚烧污泥的设备。现有的一些污泥焚烧炉存在拆装维护不方便，污泥焚烧处理效率不高，空气预热效果不佳等问题。
【发明内容】
本实用新型的目的就是解决现有技术中的问题，提出一种污泥流化床焚烧炉，能够使污泥焚烧处理效率高，拆装维护方便，空气预热效果好。
为实现上述目的，本实用新型提出了一种污泥流化床焚烧炉，包括焚烧炉、排烟管、进风管、一次进风管，所述焚烧炉安装在支架上，焚烧炉的顶部安装有污泥雾化装置，焚烧炉内设有鼓泡流化床和燃烧室，焚烧炉上设有若干检查口，焚烧炉的底部设有出渣口，焚烧炉的上端和排烟管连接，所述排烟管上安装有若干预热器，排烟管的末端和引风机相连，所述二次进风管和一次进风管的一端各自与对应的鼓风机相连，二次进风管和一次进风管分别与对应的预热器相连，二次进风管和一次进风管均与焚烧炉相连通。
作为优选，所述污泥雾化装置的主体由电机、传动轴、齿轮轴、雾化飞轮和若干连接件连接而成，所述二次进风管的末端设有若干分管，分管环绕在焚烧炉外侧，分管上设有若干进风口，进风口均与焚烧炉相连通。
作为优选，所述一次进风管和燃烧室相连，一次进风管位于二次进风管的下方。
作为优选，所述预热器上设有若干通风孔，预热器和排烟管可拆卸连接，所述焚烧炉的炉壁由水泥层、防火棉层和钢板层连接而成，焚烧炉上设有若干热电偶，所述鼓风机的数量为2。
本实用新型的有益效果：本实用新型通过将焚烧炉顶部设有污泥雾化装置，焚烧之前将污泥打散从而方便了污泥的焚烧效率;将焚烧炉内设有燃烧室和鼓泡流化床，燃烧室和一次进风管相连，焚烧炉上端连有带预热器的排烟管，一次进风管和二次进风管与对应的预热器相连，污泥焚烧环境好，炉内具备充足的氧气，通过热传递交换方式使得焚烧炉的部分热量可以被循环利用，对进入焚烧炉的空气进行良好的预热;将二次进风管末端设有若干分管且二次进风管和一次进风管的管内风速不同，可以保证污泥和床料可以充分混合燃烧且悬浮于鼓泡流化床上方;将焚烧炉上设有若干检查口和出渣口，方便废渣的排出，保证污泥焚烧所需的空间，可以不定期对于焚烧炉内的情况进行查看与维护;该污泥焚烧炉拆装维护方便，污泥焚烧处理效率和质量高，安装牢固，温控性能好。
