申请日2016.12.14
公开(公告)日2017.06.30
IPC分类号C02F11/12; C02F1/50; C02F1/78; B01D21/06; B01D21/18
摘要
本实用新型涉及一种水库污泥浓缩装置，包括沉降池，所述沉降池内腔底部连接排污管，所述排污管管道连接砂浆泵，所述沉降池顶部两侧横向连接横向板，所述横向板底部连接回声探测仪，所述横向板一侧连接传动装置，所述传动装置底部传动连接传动轴，所述传动轴设于所述沉降池内腔，所述传动轴一侧连接倾斜支撑架，所述倾斜支撑架底部连接橡胶刮板，所述倾斜支撑架一侧滑动连接推泥板，所述横向板顶部一端连接太阳能电池板，所述太阳能电池板下方设有臭氧发生器，所述臭氧发生器一侧设有控制箱，通过本实用新型装，不仅有效避免了刮泥过于频繁，导致电耗高，而且可以使用所述推泥板辅助刮泥，高效杀菌，设计合理，实用性强。
权利要求书

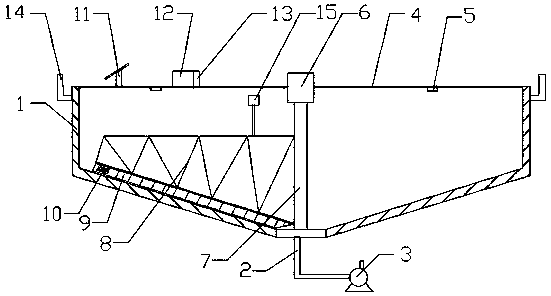

1.一种水库污泥浓缩装置，包括沉降池(1)，其特征在于，所述沉降池(1)内腔底部连接排污管(2)，所述排污管(2)管道连接砂浆泵(3)，所述沉降池(1)顶部两侧横向连接横向板(4)，所述横向板(4)底部连接回声探测仪(5)，所述横向板(4)一侧连接传动装置(6)，所述传动装置(6)底部传动连接传动轴(7)，所述传动轴(7)设于所述沉降池(1)内腔，所述传动轴(7)一侧连接倾斜支撑架(8)，所述倾斜支撑架(8)底部连接橡胶刮板(9)，所述倾斜支撑架(8)一侧滑动连接推泥板(10)，所述横向板(4)顶部一端连接太阳能电池板(11)，所述太阳能电池板(11)下方设有臭氧发生器(12)，所述臭氧发生器(12)一侧设有控制箱(13)，所述倾斜支撑架(8)顶部固定连接步进电机(15)，所述步进电机(15)与所述传动装置(6)处于同一水平面，所述步进电机(15)钢丝绳连接所述推泥板(10)，所述推泥板(10)可沿所述倾斜支撑架(8)一侧滑动。
2.根据权利要求1所述的一种水库污泥浓缩装置，其特征在于，所述沉降池(1)一侧设有溢流堰(14)，所述橡胶刮板(9)倾斜安装。
3.根据权利要求1或2所述的一种水库污泥浓缩装置，其特征在于，所述橡胶刮板(9)靠近所述沉降池(1)内腔底部。
4.根据权利要求1所述的一种水库污泥浓缩装置，其特征在于，所述控制箱(13)内包括有锂电池、控制电路与PLC控制芯片，所述控制箱(13)电性连接所述回声探测仪(5)、传动装置(6)、臭氧发生器(12)、太阳能电池板(11)、砂浆泵(3)与所述步进电机(15)。
说明书
一种水库污泥浓缩装置
技术领域
本实用新型涉及一种水库污泥浓缩装置，属于污水处理领域。
背景技术
由于污泥含水率很高，体积很大，所以污泥处理最重要的步骤就是分离污泥中的水分以减少污泥体积，为污泥的输送、消化和进一步综合利用创造条件，污泥浓缩是降低污泥含水率、减少污泥体积的有效方法。污泥浓缩主要减缩污泥的间隙水，经浓缩后的污泥近似糊状，仍保持流动性，目前污泥浓缩最常用的方法有:重力浓缩、气浮浓缩、离心浓缩和水力旋流浓缩等，气浮浓缩法操作简便，运行中同样有一定臭味，动力费用高，对污泥沉降性能敏感，离心浓缩自成系统，效果好，操作简便;但投资较高，动力费用较高，且需要较高的维护水平，水力旋流浓缩操作复杂，又容易引起被浓缩堵塞等，重力浓缩法是一种非常良好的技术，它的维护管理容易、管理成本低、除去浓缩性能方面，它很好的利用了自然力量来使污泥进行重力沉降，近年来，虽然针对于重力浓缩池内浓缩性恶化这一现象，开发了很多机械浓缩机，但是，目前针对浓缩污泥与浓缩水的消毒仍没有效的降低成本，合理利用空间，绿色生产，而且重力沉降速度较慢，刮泥设备刮泥过于频繁，不利于重力沉降，刮泥频次得不到有效控制，生产效率低。
实用新型内容
本实用新型提出一种水库污泥浓缩装置，解决了现有技术中，刮泥次数过于频繁，沉降效果差的缺点，而且能够满足不同的使用环境，提高了生产效率又克服了传统重力沉降的缺点。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种水库污泥浓缩装置，包括沉降池，所述沉降池内腔底部连接排污管，所述排污管管道连接砂浆泵，所述沉降池顶部两侧横向连接横向板，所述横向板底部连接回声探测仪，所述横向板一侧连接传动装置，所述传动装置底部传动连接传动轴，所述传动轴设于所述沉降池内腔，所述传动轴一侧连接倾斜支撑架，所述倾斜支撑架底部连接橡胶刮板，所述倾斜支撑架一侧滑动连接推泥板，所述横向板顶部一端连接太阳能电池板，所述太阳能电池板下方设有臭氧发生器，所述臭氧发生器一侧设有控制箱，所述倾斜支撑架顶部固定连接步进电机，所述步进电机与所述传动装置处于同一水平面，所述步进电机钢丝绳连接所述推泥板，所述推泥板可沿所述倾斜支撑架一侧滑动。
作为本实用新型的一种优选技术方案，所述沉降池一侧设有溢流堰，所述橡胶刮板倾斜安装。
作为本实用新型的一种优选技术方案，所述橡胶刮板靠近所述沉降池内腔底部。
作为本实用新型的一种优选技术方案，所述控制箱内包括有锂电池、控制电路与PLC控制芯片，所述控制箱电性连接所述回声探测仪、传动装置、臭氧发生器、太阳能电池板、砂浆泵与所述步进电机。
本实用新型所达到的有益效果是：通过本实用新型,利用所述回声探测装置可以准确地探测出沉降淤泥的厚度，从而利用所述对所述沉降池进行刮泥，提高了刮泥效率，克服了刮泥次数太多，沉降不彻底的缺点，通过使用所述步进电机带动所述刮泥板，所述刮泥板可将沉降的污泥推向池中心底部，而且充分利用了所述沉降池的顶部空间进行发电，用来制造臭氧对所述沉降池进行消毒，过程无污染，不仅保护了环境，而且杀灭了池中有害菌。
