申请日2016.12.14
公开(公告)日2017.05.31
IPC分类号B01D29/01; B01D29/68
摘要
本发明提供一种废水回收过滤机，包括过滤器、水泵和控制系统，其特征在于：水泵安装在过滤器的出水口;所述的过滤器包括过滤容器、过滤网、出水口、进水口、排污口、冲洗口、电动阀、喷头、电磁阀，过滤网安装在过滤容器内，过滤网安装方向可以是水平、倾斜或者竖直方向，排污口安装有电动阀，冲洗口安装有电磁阀，冲洗口向下连接自动旋转喷头;水泵采用膈膜水泵，能自动排空和自动吸水;第二过滤容器安装在水泵出水口，能有效消除水泵噪音;需要清洗过滤网时，电动阀自动排污，自动旋转喷头喷水自动清洗过滤网和过滤容器。本发明结构简单，能自动排污和自动清洗，过滤网不容易被堵塞，便于普遍推广使用。
权利要求书
1.一种废水回收过滤机，包括过滤器、水泵和控制系统，其特征在于：水泵安装在过滤器的出水口;所述的过滤器包括过滤容器、过滤网、出水口、进水口、排污口、冲洗口、电动阀、喷头、电磁阀，过滤网安装在过滤容器内，过滤网将过滤容器腔体空间围成储水室和过滤室，过滤室容器底部安装有进水口和排污口，过滤容器上部安装有冲洗口和喷头，喷头和冲洗口连接，出水口安装在储水室容器顶部或容器壁上，排污口安装有电动阀，冲洗口安装有电磁阀;所述的过滤器有1-3个，第二过滤器安装在水泵的出水口，第三过滤器安装在水泵之前或水泵之后的任意位置。
2.根据权利要求1所述的废水回收过滤机，其特征在于所述的喷头为自动旋转喷头，自动旋转喷头利用喷水时产生推力，自动旋转，冲洗过滤网和过滤容器壁，喷水压力大，冲洗面积大。
3.根据权利要求1所述的废水回收过滤机，其特征在于所述的水泵为隔膜水泵，能自动排空和自动吸水。
4.其控制过程为：需要回收过滤废水时，控制系统关闭排污口电动阀，水泵工作，回收过滤废水;当过滤网需要清洗时，控制系统打开排污口电动阀排污，当废水排完后，打开冲洗口电磁阀，喷头喷水冲清过滤网，定时冲洗一段时间后自动关闭冲洗口电磁阀，停止冲清，废水和污垢排完后，再关闭排污口电动阀。
说明书
废水回收过滤机
技术领域
本发明涉及的是液体过滤和废水回收领域，特别涉及一种废水回收过滤机。
背景技术
在日常废水回收过滤时都需要使用废水回收过滤装置，废水回收过滤装置使用一段时间后就需要排污和清洗过滤网。
发明内容
针对上述问题，本发明的目的是提供一种废水回收过滤机。
为实现上述目的，本发明应用以下技术方案：

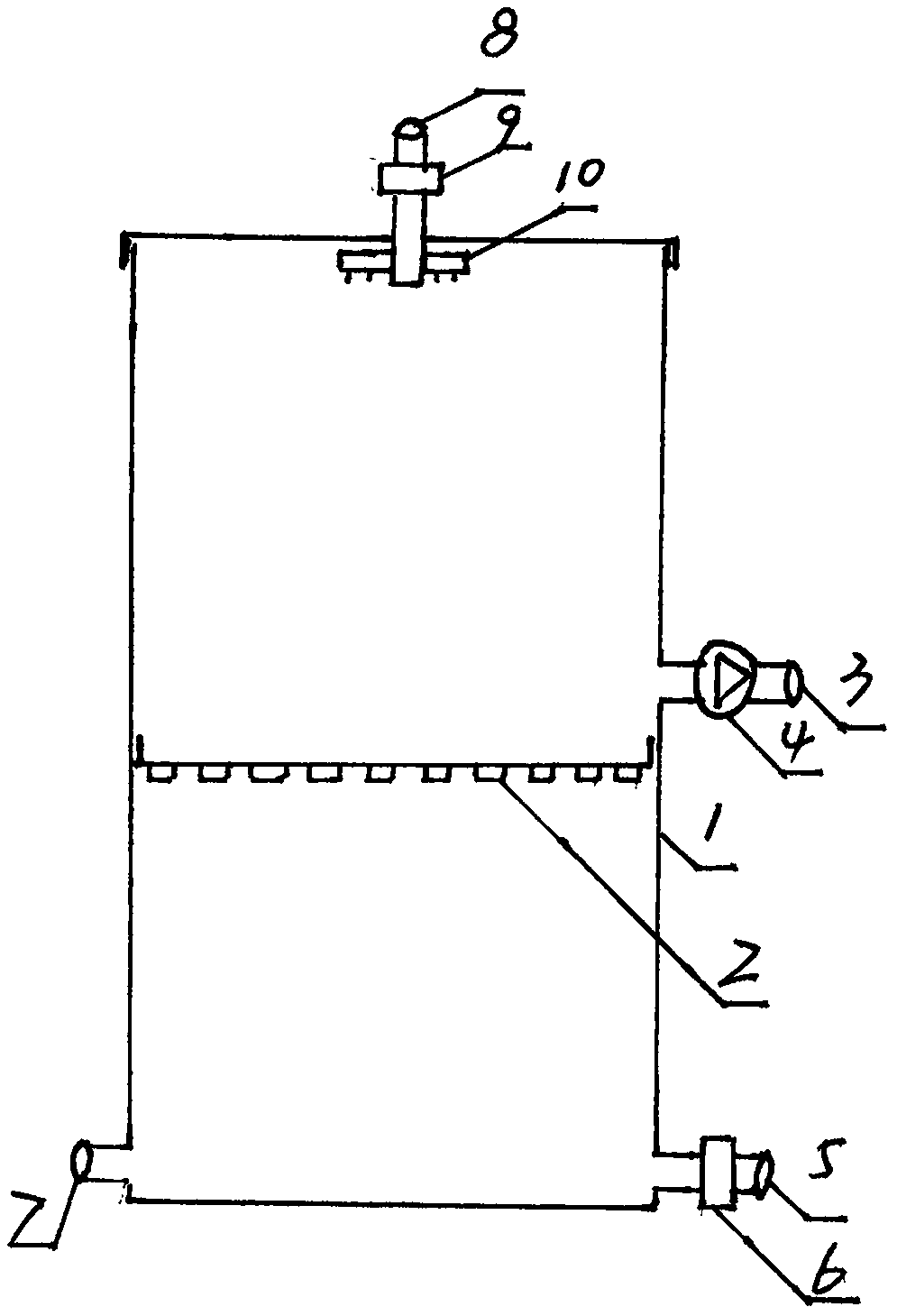

本发明所述的一种废水回收过滤机，包括过滤器、水泵和控制系统，其特征在于：水泵安装在过滤器的出水口;所述的过滤器包括过滤容器、过滤网、出水口、进水口、排污口、冲洗口、电动阀、喷头、电磁阀，过滤网安装在过滤容器内，过滤网安装方向可以是水平、倾斜或者竖直方向，过滤网将过滤容器腔体空间围成储水室和过滤室，过滤室容器底部安装有进水口和排污口，过滤容器上部安装有冲洗口和喷头，喷头和冲洗口连接，出水口安装在储水室容器顶部或容器壁上，排污口安装有电动阀，冲洗口安装有电磁阀;所述的过滤器有1-3个，第二过滤器安装在水泵的出水口，具有消除水泵噪音的作用，第三过滤器安装在水泵之前或水泵之后的任意位置。
作为本发明一种进一步优化方案，所述的喷头为自动旋转喷头，自动旋转喷头利用喷水时产生推力，自动旋转，冲洗过滤网和过滤容器壁，喷水压力大，冲洗面积大。
作为本发明一种进一步优化方案，所述的水泵为隔膜水泵，能自动排空和自动吸水。
其控制过程为：需要过滤回收废水时，控制系统关闭排污口电动阀，水泵工作，回收过滤废水;当过滤网需要清洗时，控制系统打开排污口电动阀排污，当废水排完后，打开冲洗口电磁阀，喷头喷水冲清过滤网，定时冲洗一段时间后自动关闭冲洗口电磁阀，停止冲清，废水和污垢排完后，再关闭排污口电动阀。
