申请日2016.12.14
公开(公告)日2017.05.24
IPC分类号C11B1/04
摘要
本发明公开一种沉淀分层式水处理芝麻捡料机构，涉及油脂技术领域。所述沉淀分层式水处理芝麻捡料机构包括水池、隔料网、出水管;所述隔料网设置在所述水池的储水腔体中，所述出水管与所述储水腔体连通且位于所述隔料网的下方;所述储水腔体中设置有搅拌装置;所述搅拌装置包括搅拌电机、搅拌桨;所述搅拌电机的输出端与所述搅拌桨连接;在所述水池的储水腔体中设置有分离板，所述分离板将所述储水腔体分离成储水腔体本体、纯水腔体;在所述分离板上设置有污水过滤网层;所述出水管与所述纯水腔体连通。本发明具有生产效率、方便管理、改善了生产流水性的优点。
权利要求书

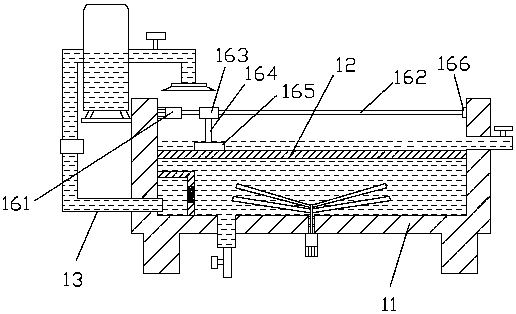

1.一种沉淀分层式水处理芝麻捡料机构，其特征在于：包括水池(11)、隔料网(12)、出水管(13);所述隔料网(12)设置在所述水池(11)的储水腔体中，所述出水管(13)与所述储水腔体连通且位于所述隔料网(12)的下方;
所述储水腔体中设置有搅拌装置;所述搅拌装置包括搅拌电机(141)、搅拌桨(142);所述搅拌电机(141)的输出端与所述搅拌桨(142)连接;
在所述水池(11)的储水腔体中设置有分离板(17)，所述分离板(17)将所述储水腔体分离成储水腔体本体、纯水腔体;在所述分离板(17)上设置有污水过滤网层(18);所述出水管(13)与所述纯水腔体连通;
所述沉淀分层式芝麻水处理捡料机构还包括中转蓄水箱(19)、进水管(101)，所述中转蓄水箱(19)的一端与所述出水管(13)连通，所述中转蓄水箱(19)的另一端与所述进水管(101)连通，所述进水管(101)延伸至所述储水腔体的上方。
2.根据权利要求1所述的一种沉淀分层式水处理芝麻捡料机构，其特征在于：所述水池(11)的底部设置有电机轴插入口，所述电机轴插入口中设置有防水轴承(15);所述搅拌电机(141)的固定端设置在所述水池(11)的底部，所述搅拌电机(141)的输出端穿过所述防水轴承(15)延伸至所述储水腔体中并与所述搅拌桨(142)连接。
3.根据权利要求1所述的一种沉淀分层式水处理芝麻捡料机构，其特征在于：在所述水池(11)上还设置有推料机构、在所述水池(11)的侧壁上设置有出料口，所述出料口限位在所述隔料网(12)的上方，且所述出料口的底部与所述隔料网(12)的顶部齐平;所述推料机构用以对停留在所述隔料网(12)上的芝麻推入至所述出料口。
4.根据权利要求3所述的一种沉淀分层式水处理芝麻捡料机构，其特征在于：所述推料机构包括推料电机(161)、丝杆(162)、滑块(163)、连接杆(164)、推板(165);所述储水腔体包括位置相对设置在的第一侧壁(111)、第二侧壁(112);所述出料口位于所述储水腔体的第一侧壁(111)上;所述推料电机(161)的固定端设置在所述储水腔体的第二侧壁(112)上且位于所述隔料网(12)的上方，所述推料电机(161)的固定端的输出端与所述丝杆(162)的一端连接，所述丝杆(162)的另一端与所述第二侧壁(112)转动连接;所述滑块(163)与所述丝杆(162)螺纹配合，所述推板(165)的底部贴近所述隔料网(12)的顶部或者与所述隔料网(12)的顶部接触;所述推板(165)与所述滑块(163)之间通过所述连接杆(164)连接。
说明书
沉淀分层式水处理芝麻捡料机构
技术领域
本发明涉及油脂技术领域，尤其涉及沉淀分层式水处理芝麻捡料机构。
背景技术
芝麻油，又称为麻油、香油，是从芝麻中提炼出来的，具有特别香味。现有技术的芝麻油加工系统如专利申请201520132437.0公开的一种芝麻油处理系统、专利申请20152853560.1公开的一种沉淀分层式水处理芝麻捡料机构所述，主要包括分拣装置、压榨装置、澄清装置。通过分拣装置对购买的芝麻原料进行除杂、清理;通过压榨装置将芝麻进行榨油，再进过澄清装置对榨油得到的毛油进行过滤。
分拣主要是通过水洗的方式的实现，包括以下方式，其一，利用水冲洗的方式将芝麻原料中的污泥冲掉;其二，将芝麻放入水池中，进行淘洗。上述清理方式存在以下不足：冲洗或淘洗后的水质中带有大量污泥，一般难得回流再利用;现有的淘洗为人工清理，工作效率低;清理后的芝麻通常通过人工捡料的方式进行收集，收集效率低，且与下道工序的生产失去连续性。
发明内容
本发明针对现有技术的不足，提供一种提高了生产效率、方便管理、改善了生产流水性的沉淀分层式水处理芝麻捡料机构。
本发明通过以下技术手段实现解决上述技术问题的：一种沉淀分层式水处理芝麻捡料机构， 包括水池、隔料网、出水管;所述隔料网设置在所述水池的储水腔体中，所述出水管与所述储水腔体连通且位于所述隔料网的下方;
所述储水腔体中设置有搅拌装置;所述搅拌装置包括搅拌电机、搅拌桨;所述搅拌电机的输出端与所述搅拌桨连接;
在所述水池上还设置有推料机构、在所述水池的侧壁上设置有出料口，所述出料口限位在所述隔料网的上方，且所述出料口的底部与所述隔料网的顶部齐平;所述推料机构用以对停留在所述隔料网上的芝麻推入至所述出料口。
在所述水池的储水腔体中设置有分离板，所述分离板将所述储水腔体分离成储水腔体本体、纯水腔体;在所述分离板上设置有污水过滤网层;所述出水管与所述纯水腔体连通。
优选地：所述沉淀分层式芝麻水处理捡料机构还包括中转蓄水箱、进水管，所述中转蓄水箱的一端与所述出水管连通，所述中转蓄水箱的另一端与所述进水管连通，所述进水管延伸至所述储水腔体的上方。
优选地：所述水池的底部设置有电机轴插入口，所述电机轴插入口中设置有防水轴承;所述搅拌电机的固定端设置在所述水池的底部，所述搅拌电机的输出端穿过所述防水轴承延伸至所述储水腔体中并与所述搅拌桨连接。
优选地：所述推料机构包括推料电机、丝杆、滑块、连接杆、推板;所述储水腔体包括位置相对设置在的第一侧壁、第二侧壁;所述出料口位于所述储水腔体的第一侧壁上;所述推料电机的固定端设置在所述储水腔体的第二侧壁上且位于所述隔料网的上方，所述推料电机的固定端的输出端与所述丝杆的一端连接，所述丝杆的另一端与所述第二侧壁转动连接;所述滑块与所述丝杆螺纹配合，所述推板的底部贴近所述隔料网的顶部或者与所述隔料网的顶部接触;所述推板与所述滑块之间通过所述连接杆连接。
本发明的优点在于：
采用本发明的分层式水处理芝麻捡料机构，摈弃了传统的人工淘洗、冲洗的方式，通过控制水池中水位的变化，实现芝麻的清理、收集;采用推出机构，能实现清理后的芝麻的传输，节约了人力，实现了操作的方便性。
