申请日2016.12.14
公开(公告)日2017.05.24
IPC分类号B01D29/27; B01D29/25; B01D29/96; C02F1/00
摘要
本发明公开了一种高含杂废水过滤器，包括：框架和过滤器本体;过滤器本体包括：进水管、滤袋、支撑底座和出水管，进水管设置于过滤器本体的上端，出水管设置于过滤器本体的下端，支撑底座位于所述框架内，滤袋设置于支撑底座的上方;框架包括横杆和竖杆，其中，横杆连接在竖杆的上端组成四面立体结构。本发明一种高含杂废水过滤器具有成本低、固液分离效果好、能有效降低COD值、安装简单、操作方便的优点。
权利要求书
1.一种高含杂废水过滤器，其特征在于，包括：框架和过滤器本体;
所述过滤器本体包括：进水管、滤袋、支撑底座和出水管，所述进水管设置于过滤器本体的上端，所述出水管设置于过滤器本体的下端，所述支撑底座位于所述框架内，所述滤袋设置于支撑底座的上方;
所述框架包括横杆和竖杆，其中，横杆连接在竖杆的上端组成四面立体结构。
2.根据权利要求1所述的一种高含杂废水过滤器，其特征在于，还包括：离心水泵，用于将废水抽到滤袋中。
3.根据权利要求1所述的一种高含杂废水过滤器，其特征在于，所述进水管连接在离心水泵上。
4.根据权利要求1所述的一种高含杂废水过滤器，其特征在于，所述滤袋为均匀目数的特定织物。
5.根据权利要求4所述的一种高含杂废水过滤器，其特征在于，所述特定织物为聚丙烯，所述目数为：300~500目。
6.根据权利要求1所述的一种高含杂废水过滤器，其特征在于，所述支撑底座的上方设置有网格，支撑底座的中间为镂空结构。
7.根据权利要求1所述的一种高含杂废水过滤器，其特征在于，所述框架和支撑底座均为不锈钢。
8.根据权利要求7所述的一种高含杂废水过滤器，其特征在于，所述不锈钢的型号是316或者316L。
9.根据权利要求1所述的一种高含杂废水过滤器，其特征在于，所述滤袋上设置有袋系，通过袋系将滤袋系在横杆上。
10.根据权利要求1所述的一种高含杂废水过滤器，其特征在于，还包括：滤池，所述支撑底座位于滤池内，所述出水管与滤池相通。
说明书
一种高含杂废水过滤器
技术领域
本发明涉及环保技术领域，特别涉及一种高含杂废水过滤器。
背景技术
随着科技和工业的发展，生产工艺层出不穷且复杂程度提高的同时，也产生了大量的环境负产物：废水，尤其在医疗塑料回收产生的废水中，废水的性质愈加复杂，废水中的杂质种类多且多含纤维类和硬质类杂质，这类废水可以称之为高含杂废水，对于高含杂废水必定要先经过预处理，即先固液分离，否则杂质会损坏后续水处理主体结构并影响水质净化效果。
目前，医疗塑料回收产生的高含杂废水常规的预处理工艺主要为沉淀池沉淀、离心机分离、压榨机分离、板框机压滤。其中，沉淀池沉淀对于漂浮物的去除能力不足，且沉淀池对占地面积有要求，对于沉淀物还需要进一步处理;离心机分离分为沉降式离心机和过滤式离心机。沉降式离心机是通过转子高速旋转产生的强大的离心力，加快混合液中不同比重成分的沉降速度，把样品中不同沉降系数和浮力密度的物质分离开的方法，过滤式离心机是通过高速运转的离心转鼓产生的离心力，将固液混合液中的液相加速甩出转鼓，而将固相留在转鼓内，达到分离固体和液体的方法。但是，离心机分离对于纤维状杂质和带黏性颗粒物的杂质来说，外层网状结构极易堵塞，对正常运行带来麻烦;压榨机分离运用压榨机进行固液分离的方法，其中，压榨机是由进料斗、压榨螺旋、螺旋管、排渣管和驱动装置组成，废水在压榨螺旋的作用下被挤压、脱水，从物料中被挤出的水透过滤网汇集到接水盆并由出水管排出，物料被压缩后经排渣管排出，但是，这种方法对于浓度低的废水，物料难以被挤压，而是直接从出水管排出;且对于纤维状杂质和带黏性颗粒物的杂质来说，外层网状结构极易堵塞;板框机压滤是混合液受到压力经过滤布过滤，固体停留在滤布上，而滤液部分则渗透过滤布，成为不含固体的清液。缺点是对于含硬质尖锐类的杂质能力较差，杂质易损坏板框机滤布，考虑滤布的成本以及板框机维修的频率，板框机压滤也不适用于高含杂废水的处理。
因此，对于医疗塑料回收产生的废水的预处理急切需要一种成本低、固液分离效果好、能有效降低COD值、安装简单、操作方便的过滤设备。
发明内容
本发明提供了一种高含杂废水过滤器，技术方案如下：

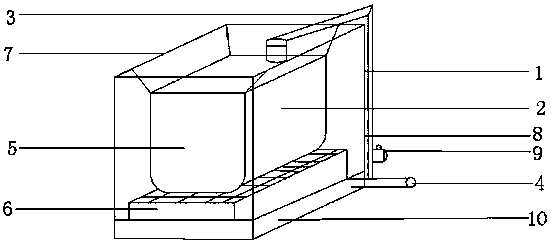

一种高含杂废水过滤器，包括：框架和过滤器本体;
过滤器本体包括：进水管、滤袋、支撑底座和出水管，进水管设置于过滤器本体的上端，出水管设置于过滤器本体的下端，支撑底座位于所述框架内，所述滤袋设置于支撑底座的上方;
框架包括横杆和竖杆，其中，横杆连接在竖杆的上端组成四面立体结构。
优选的，在上述的一种高含杂废水过滤器，还包括：离心水泵，用于将废水抽到滤袋中。
优选的，在上述的一种高含杂废水过滤器，进水管连接在离心水泵上。
优选的，在上述的一种高含杂废水过滤器，滤袋为均匀目数的特定织物。
优选的，在上述的一种高含杂废水过滤器，特定织物为聚丙烯，所述目数为：300-500目。
优选的，在上述的一种高含杂废水过滤器，支撑底座的上方设置有网格，支撑底座的中间为镂空结构。
优选的，在上述的一种高含杂废水过滤器，框架和支撑底座均为不锈钢。
优选的，在上述的一种高含杂废水过滤器，不锈钢的型号为：316或者316L。
优选的，在上述的一种高含杂废水过滤器，滤袋上设置有袋系，通过袋系将滤袋系在横杆上。
优选的，在上述的一种高含杂废水过滤器，还包括：滤池，支撑底座位于滤池内，出水管与滤池相通。
本发明的有益效果：
1、本发明的滤袋上设置有袋系，通过袋系将滤袋系在横杆上，清理时只需要将滤袋从横杆上解开袋系，集中放入水中搓洗即可，操作简单，实用性强。
2、本发明的滤袋为均匀目数的特定织物，其中特定织物的目数可以根据废水的浓度自由选择，满足不同浓度废水的处理，例如：对于低浓度的废水可以选择目数较多的滤袋，对于高浓度的废水可以选择目数较少的滤袋。
3、本发明的特定织物为聚丙烯，这种材质耐冲击性好，机械性质强韧，耐腐蚀性佳，可用于多种有机溶剂和高酸碱腐蚀性的废水处理。
4、本发明的框架和支撑底座为316型号或者316L型号的不锈钢，医疗塑料回收产生的废水中氯离子非常高，而这种不锈钢含有钼元素，可以耐氯离子的腐蚀。
5、本发明的支撑底座的上方设置有网格，支撑底座的中间为镂空结构，通过滤袋过滤出来的水可以直接流入到滤池中。
