申请日2016.12.15
公开(公告)日2017.02.15
IPC分类号F03B13/06; C02F9/04; F04B35/02; F04B41/02
摘要
一种污水净化处理循环式立体阵列型发电基站，包括控制系统、框架、设置在框架中的至少两个循环蓄水池，每个所述循环蓄水池周围设置有水能发电机组，其中：所述框架底部设置有分类化处理蓄水池，所述分类化处理蓄水池连接城镇地下污水管网，内部设置污水处理装置，将污水处理成净水，每个循环蓄水池四周设置有独立型吸水增压泵，可将下层净水引上来;所述水能发电机组吸水气压增压泵和空气压力机，上一层循环蓄水池内的水下引冲击水轮机，带动发电机、吸水气压增压泵和空气压力机，可将本层循环蓄水池内的水上引至上一层循环蓄水池。本发明工程建设周期短，投资运营成本低，减少环境污染和消耗，并可持续提供清洁能源，达到双功能效益。
权利要求书
1.一种污水净化处理循环式立体阵列型发电基站，包括控制系统、框架、设置在框架中的至少两个循环蓄水池，所述循环蓄水池上下叠加排列，每个所述循环蓄水池周围设置有水能发电机组，其特征在于：所述框架底部设置有分类化处理蓄水池，所述分类化处理蓄水池连接城镇地下污水管网，内部设置污水处理装置，将污水处理成净水，每个循环蓄水池四周设置有独立型吸水增压泵，可将下层净水引上来;
所述水能发电机组包括水轮机、连接水轮机的发电机、连接水轮机的主轴箱、连接主轴箱的吸水气压增力泵和空气压力机，所述空气压力机产生的压缩空气输送到空气储存罐内，所述水能发电机组通过放水管连接上一层的循环蓄水池，将上一层循环蓄水池内的水下引冲击水轮机，带动发电机、吸水气压增力泵和空气压力机，吸水气压增力泵和空气压力机产生抽吸和制造气压推动本层循环蓄水池内的水通过连接吸水气压增力泵的吸水管和连接空气储存罐的送水管上引至上一层循环蓄水池;
最上层的循环蓄水池内设置连接控制系统的液位测量装置，当液位下降到设定值时，控制系统控制启动独立型吸水增压泵，将净水上引，直至所有循环蓄水池灌满净水。
2.根据权利要求1所述的污水净化处理循环式立体阵列型发电基站，其特征在于：所述送水管上设置分布式气孔连接盘，所述空气储存罐连接所述分布式气孔连接盘。
3.根据权利要求1所述的污水净化处理循环式立体阵列型发电基站，其特征在于：所述的循环蓄水池为四面围型设计，中央为蓄水区，蓄水区周围为凹凸型防透墙，水池底部边缘为每台发电机组设置的引水凸槽。
4.根据权利要求1所述的污水净化处理循环式立体阵列型发电基站，其特征在于：所述的放水管上设置调控阀，放水管为长方口径型，调控阀抽体式调控阀，既可电动控制，也可手动控制。
5.根据权利要求1所述的污水净化处理循环式立体阵列型发电基站，其特征在于：所述的水轮机为设置有凸槽式防散漏型的立式旋转型叶片。
6.根据权利要求1所述的污水净化处理循环式立体阵列型发电基站，其特征在于：所述发电机为卧式可配比发电机。
7.根据权利要求1所述的污水净化处理循环式立体阵列型发电基站，其特征在于：每个发电机组设置有配电系统，所述的各水能循环发电机组所产生的电能，均由各配电机构储备或输送至各层总配电系统机构，连接到设置在顶层的调度室进行调控或输出。
8.根据权利要求1所述的污水净化处理循环式立体阵列型发电基站，其特征在于：污水处理过程包括过滤，脱硫，除污，消毒，除臭，稀释，净化。
说明书
一种污水净化处理循环式立体阵列型发电基站
技术领域
本发明涉及一种发电基站，特别涉及一种废污水立体阵列型布局循环发电基站。
背景技术
目前，石油等不可再生能源的消耗日益增加，所留下的环境污染和治理受到全世界关注。寻找可替代新型能源应用，一直是世界各国正在努力的方向。现有的发电能源供给主要依靠煤炭、核能、太阳能、风能、地热、海水(潮汐)能和大型水坝，但采用这些能量来源的发电站，其工程和造价巨大而昂贵，并具有一定的灾害风险。
进入工业化时代以来，人们对废污水处理，普遍采用的方式是：通过过滤、脱硫、除污、消毒，净化后返回大自然，这会让消耗巨大资源而没有其他社会效益。
发明内容
本发明的目的是针对背景技术中存在的缺点和问题加以改进和创新，提供一种用污水处理后得到的清洁水发电的发电基站。

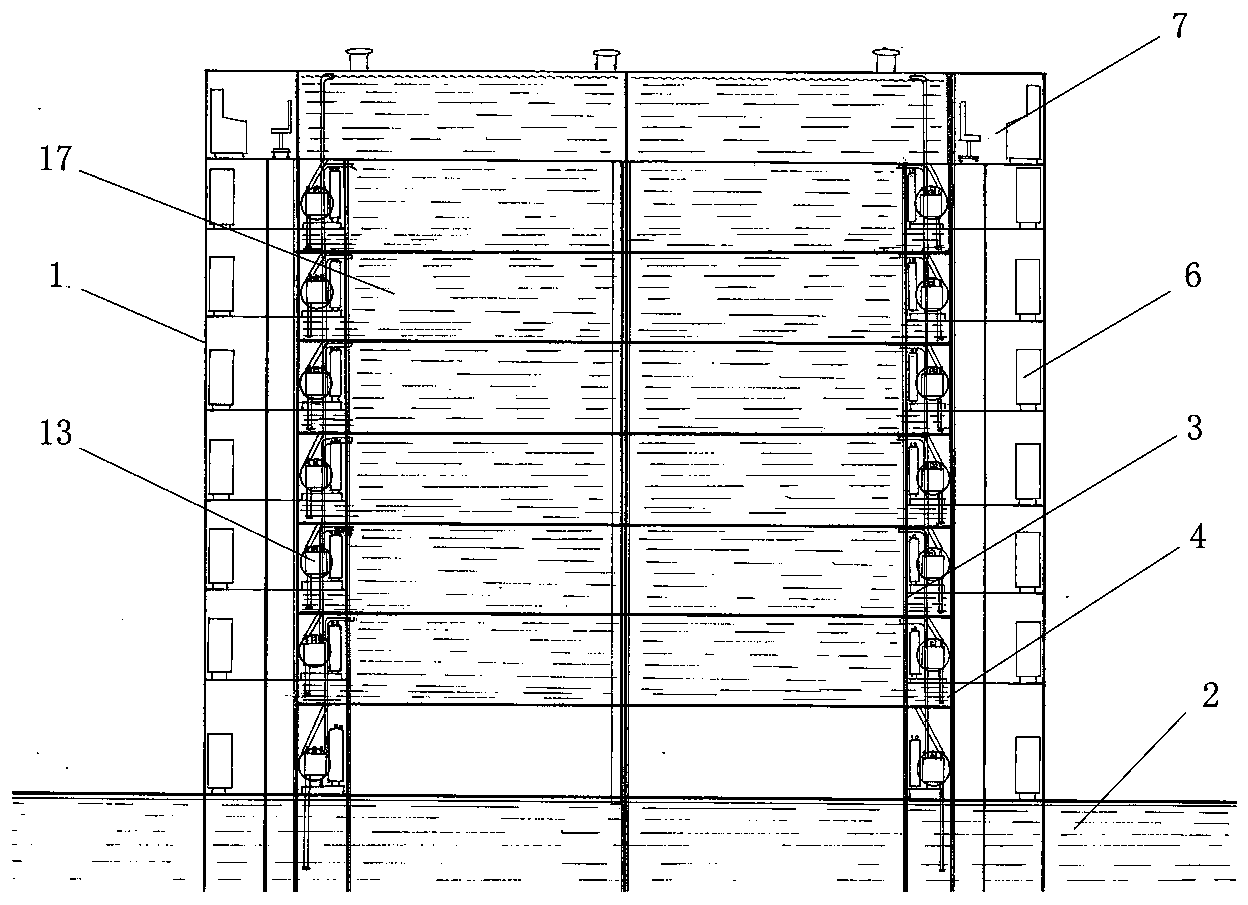

本发明的技术方案是构造一种污水净化处理循环式立体阵列型发电基站，包括控制系统、框架、设置在框架中的至少两个循环蓄水池，所述循环蓄水池上下叠加排列，每个所述循环蓄水池周围设置有水能发电机组，其中：所述框架底部设置有分类化处理蓄水池，所述分类化处理蓄水池连接城镇地下污水管网，内部设置污水处理装置，将污水处理成净水，每个循环蓄水池四周设置有独立型吸水增压泵，可将下层净水引上来;
所述水能发电机组包括水轮机、连接水轮机的发电机、连接水轮机的主轴箱、连接主轴箱的吸水气压增力泵和空气压力机，所述空气压力机产生的压缩空气输送到空气储存罐内，所述水能发电机组通过放水管连接上一层的循环蓄水池，将上一层循环蓄水池内的水下引冲击水轮机，带动发电机、吸水气压增力泵和空气压力机，吸水气压增力泵和空气压力机产生抽吸和制造气压推动本层循环蓄水池内的水通过连接吸水气压增力泵的吸水管和连接空气储存罐的送水管上引至上一层循环蓄水池;
最上层的循环蓄水池内设置连接控制系统的液位测量装置，当液位下降到设定值时，控制系统控制启动四周的独立型吸水增压泵，将净水上引，直至所有循环蓄水池灌满净水。
在其中一个实施例中，所述送水管上设置分布式气孔连接盘，所述空气储存罐连接所述分布式气孔连接盘。
在其中一个实施例中，所述的循环蓄水池为四面围型设计，中央为蓄水区，蓄水区周围为凹凸型防透墙，水池底部边缘为每台发电机组设置的引水凸槽。
在其中一个实施例中，所述的放水管上设置调控阀，放水管为长方口径型，调控阀抽体式调控阀，既可电动控制，也可手动控制。
在其中一个实施例中，所述的水轮机为设置有凸槽式防散漏型的立式旋转型叶片。
在其中一个实施例中，所述发电机为卧式可配比发电机。
在其中一个实施例中，每个发电机组设置有配电系统，所述的各水能循环发电机组所产生的电能，均由各配电机构储备或输送至各层总配电系统机构，连接到设置在顶层的调度室进行调控或输出。
在其中一个实施例中，污水处理过程包括过滤，脱硫，除污，消毒，除臭，稀释，净化。
本发明的优点和有益效果：1工程建设周期短，投资运营成本低。2不受任何地理气候环境限制，机构简单，易安装操作。3可设置各种型状基站和循环发电组型号。4可将废污水变成可利用资源，减少环境污染和消耗，并可持续提供清洁能源，达到双功能效益。
