申请日2016.12.23
公开(公告)日2017.05.31
IPC分类号C02F7/00
摘要
本发明申请涉及污水处理技术领域，具体公开了一种水处理曝气分散装置，包括布气管，其特征在于：还包括套接在布气管上曝气管、所述曝气管的下端固定连接有下安装板，曝气管的上端封闭并连接有螺杆，螺纹段上螺纹连接套筒，套筒上固定连接有上安装板，上安装板和下安装板之间连接有筛网，套筒上方设有旋转驱动的驱动机构。本方案中筛网具有一定的气体收拢能力，待筛网中收集了较多气体之后再实现筛网的挤压切割，故而电机无需高速的运转，能耗低;另外筛网挤压切割的方式能够一次性处理较多的气体，且通过挤压和切割时候的气体从筛网的网孔中跑出，被分解得更加的均匀，使曝气过程中的溶气效率高。

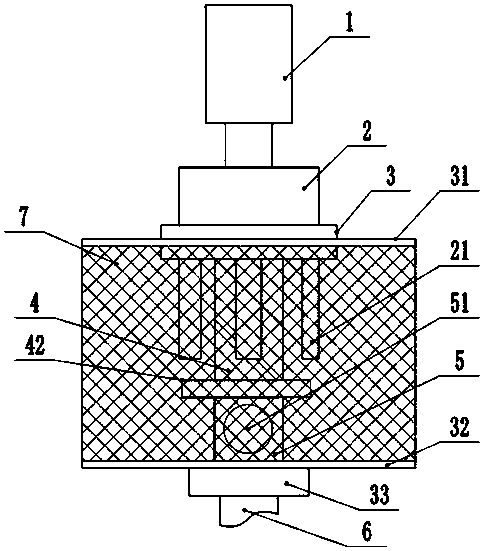

摘要附图
权利要求书
1.一种水处理曝气分散装置，包括布气管，其特征在于：还包括套接在布气管上曝气管、所述曝气管的下端固定连接有下安装板，曝气管的管壁上设有若用于曝气的通孔，曝气管的上端封闭并连接有螺杆，所述螺杆两端分别设有上限位块和下限位块，上限位块和下限位块之间的螺纹段上螺纹连接套筒，套筒上固定连接有上安装板，所述上安装板和下安装板之间连接有筛网，筛网完全将曝气管罩于其中;所述套筒上方设有旋转驱动的驱动机构，套筒和所述驱动机构滑动连接，所述驱动机构上设有用于控制电机规律性的来回旋转的智能控制器。
2.根据权利要求1所述的水处理曝气分散装置，其特征在于：所述驱动机构包括电机和滑座，滑座的上端和电机相连，所述套筒滑动连接在滑座上。
3.根据权利要求2所述的 水处理曝气分散装置，其特征在于：所述滑座下端设有若干均匀圆周布置的条形块，所述套筒上设有和条形块相匹配的通孔，所述条形块插于通孔内并相互滑动。
4.根据权利要求3所述的水处理曝气分散装置，其特征在于：所述条形块的数量为3～5个。
5.根据权利要求1所述的水处理曝气分散装置，其特征在于：所述布气管上端连接有抱箍，所述曝气管下端的安装板放置在抱箍上以实现支撑。
6.根据权利要求1所述的水处理曝气分散装置，其特征在于：所述下安装板的下端连接有支撑罩，所述支撑罩外套在抱箍上。
说明书
水处理曝气分散装置
技术领域
本发明涉及污水处理技术领域。
背景技术
为使污水达到排水或者再次使用的水质要求，需要对其进行净化的过程被称为污水处理。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
而在污水处理过程中，通常需要进行曝气处理，常用的搅拌曝气机有表面曝气机和鼓风曝气机，前者是在污水表面进行高速搅拌，使得气体溶于水中，后者是向水中通入加压气体，使得气体溶于水中，但是两类装置均存在着能耗大、溶气效率低的缺点。
发明内容
本发明的目的在于提供一种水处理曝气分散装置，以降低分散装置能耗，且溶气效率高。
为了达到上述目的，本发明的基础方案提供一种水处理曝气分散装置，包括布气管，还包括套接在布气管上曝气管、所述曝气管的下端固定连接有下安装板，曝气管的管壁上设有若用于曝气的通孔，曝气管的上端封闭并连接有螺杆，所述螺杆两端分别设有上限位块和下限位块，上限位块和下限位块之间的螺纹段上螺纹连接套筒，套筒上固定连接有上安装板，所述上安装板和下安装板之间连接有筛网，筛网完全将曝气管罩于其中;所述套筒上方设有旋转驱动的驱动机构，套筒和所述驱动机构滑动连接，所述驱动机构上设有用于控制电机规律性的来回旋转的智能控制器。
本基础方案的原理在于：该装置通过布气管通气进入曝气管内，然后通过曝气管上的瞳孔排出。由于上安装板和下安装板之间连接有筛网将曝气管罩于其中，在水压和筛网的限制下，气体不会立即透过筛网进入污水处理池中。与此同时，驱动机构带动套筒运动，套筒由于上端滑动连接在驱动机构上并螺纹连接在螺杆上，故而在驱动机构的带动下套筒在螺杆上做螺旋进行运动，进而带动筛网扭转挤压，将筛网内的气体挤压切割，从而分解成若干小气泡，实现气体的分散。智能控制器控制电机规律性的来回旋转，实现筛网循环的收缩挤压和张开，以连续的挤压和切割气泡。
本基础方案的有益效果在于：本方案中筛网具有一定的气体收拢能力，待筛网中收集了较多气体之后再实现筛网的挤压切割，故而电机无需高速的运转，能耗低;另外筛网挤压切割的方式能够一次性处理较多的气体，且通过挤压和切割时候的气体从筛网的网孔中跑出，被分解得更加的均匀，使曝气过程中的溶气效率高。
方案二：此为进一步的优选，所述驱动机构包括电机和滑座，滑座的上端和电机相连，所述套筒滑动连接在滑座上。电机确保滑座转动，滑座带动套筒旋转，滑动连接以保证套筒沿螺杆进给。
方案三：此为进一步的优选，所述滑座下端设有若干均匀圆周布置的条形块，所述套筒上设有和条形块相匹配的通孔，所述条形块插于通孔内并相互滑动。采用多个条形块和通孔的配合以保证滑座的滑动，同时多个条形块进行限位，确保传动稳定。
方案四：此为进一步的优选，所述条形块的数量为3～5个，增加限位支撑点，使传动更加的稳定。
方案五：此为进一步的优选，所述布气管上端连接有抱箍，所述曝气管下端的安装板放置在抱箍上以实现支撑。使下安装板的下端能够得到支撑，提高结构的稳定性。
方案六：此为进一步的优选，所述下安装板的下端连接有支撑罩，所述支撑罩外套在抱箍上。使下安装板周向能够得到定位，增加结构的牢固性。
