申请日2017.02.17
公开(公告)日2017.10.20
IPC分类号B05C7/04; B05C11/10; B05C11/11; C02F5/08; C02F103/02
摘要
本实用新型公开了一种预膜和 水处理 一体化设备，其包括储水罐、预膜剂储存罐、水处理剂储存罐、第一配置罐、第二配制罐、水泵站、待预膜设备等，储水罐位于预膜剂储存罐的一侧，水处理剂储存罐位于储水罐的一侧，预膜剂储存罐的下端安装第一控制阀，预膜剂储存罐和第一配置罐之间通过管道设备连接，水处理剂储存罐和第二配制罐之间通过管道设备连接，第一配置罐位于第二配制罐的一侧。本实用新型操作简单，设备寿命延长，生产安全稳定，减少环境污染甚至零排放，减少系统检修次数，提高产能，提高循环水的浓缩倍数，节约用水，预膜完成后，药剂无需排放，可直接留存在循环水系统中代替传统的水质稳定剂进行缓蚀阻垢。

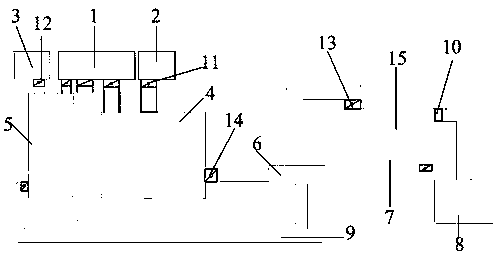

摘要附图
权利要求书
1.一种预膜和水处理一体化设备，其特征在于，其包括储水罐、预膜剂储存罐、水处理剂储存罐、第一配置罐、第二配制罐、水泵站、待预膜设备、水质采样设备、管道设备、排污口、第一控制阀、第二控制阀、第三控制阀、第四控制阀、缓蚀剂储存罐，储水罐位于预膜剂储存罐的一侧，水处理剂储存罐位于储水罐的一侧，预膜剂储存罐的下端安装第一控制阀，预膜剂储存罐和第一配置罐之间通过管道设备连接，水处理剂储存罐和第二配制罐之间通过管道设备连接，第一配置罐位于第二配制罐的一侧，第一配置罐的一侧安装第四控制阀，水泵站位于第一配置罐的一侧，水泵站和待预膜设备之间通过管道设备相连接，缓蚀剂储存罐位于待预膜设备的内部，待预膜设备的一端安装第三控制阀且另一端安装排污口，待预膜设备位于水质采样设备的一侧，排污口和水质采样设备之间通过管道设备连接，水处理剂储存罐的下端安装第二控制阀，第一控制阀位于第二控制阀的一侧，排污口位于第二配制罐的一侧。
2.如权利要求1所述的预膜和水处理一体化设备，其特征在于，所述第一控制阀为不锈钢结构。
3.如权利要求1所述的预膜和水处理一体化设备，其特征在于，所述第二控制阀为截止阀。
4.如权利要求1所述的预膜和水处理一体化设备，其特征在于，所述第四控制阀为调节阀。
说明书
预膜和水处理一体化设备
技术领域
本实用新型涉及一种管道预膜技术领域，特别是涉及一种预膜和水处理一体化设备。
背景技术
目前的储罐、空调管道的清洗，一般利用人工手工操作，需要将设备和输送管道拆卸下来，清洗消毒后重新装上，这种清洗消毒工艺存在的问题是：1、拆卸和安装设备劳动强度大，耗费工时，设备易损坏，降低了设备的使用效率，增加环境污染，不能提高循环水的浓缩倍数，造成水资源的浪费;2、在重新装配的过程中存在二次污染的风险，预膜完成后，药剂直接排放，留存在传统的水质稳定剂会进行缓蚀阻垢。
实用新型内容
本实用新型所要解决的技术问题是提供一种预膜和水处理一体化设备，其操作简单，设备寿命延长，生产安全稳定，减少环境污染甚至零排放，减少系统检修次数，提高产能，提高循环水的浓缩倍数，节约用水，预膜完成后，药剂无需排放，可直接留存在循环水系统中代替传统的水质稳定剂进行缓蚀阻垢。
本实用新型是通过下述技术方案来解决上述技术问题的：一种预膜和水处理一体化设备，其特征在于，其包括储水罐、预膜剂储存罐、水处理剂储存罐、第一配置罐、第二配制罐、水泵站、待预膜设备、水质采样设备、管道设备、排污口、第一控制阀、第二控制阀、第三控制阀、第四控制阀、缓蚀剂储存罐，储水罐位于预膜剂储存罐的一侧，水处理剂储存罐位于储水罐的一侧，预膜剂储存罐的下端安装第一控制阀，预膜剂储存罐和第一配置罐之间通过管道设备连接，水处理剂储存罐和第二配制罐之间通过管道设备连接，第一配置罐位于第二配制罐的一侧，第一配置罐的一侧安装第四控制阀，水泵站位于第一配置罐的一侧，水泵站和待预膜设备之间通过管道设备相连接，缓蚀剂储存罐位于待预膜设备的内部，待预膜设备的一端安装第三控制阀且另一端安装排污口，待预膜设备位于水质采样设备的一侧，排污口和水质采样设备之间通过管道设备连接，水处理剂储存罐的下端安装第二控制阀，第一控制阀位于第二控制阀的一侧，排污口位于第二配制罐的一侧。
优选地，所述第一控制阀为不锈钢结构。
优选地，所述第二控制阀为截止阀。
优选地，所述第四控制阀为调节阀。
本实用新型的积极进步效果在于： 本实用新型操作简单，设备寿命延长，生产安全稳定，减少环境污染甚至零排放，减少系统检修次数，提高产能，提高循环水的浓缩倍数，节约用水，预膜完成后，药剂无需排放，可直接留存在循环水系统中代替传统的水质稳定剂进行缓蚀阻垢。
