申请日2016.12.23
公开(公告)日2017.04.26
IPC分类号C02F1/40; C02F1/00
摘要
本发明涉及一种含油污水组合式隔油装置，包括缓冲池和与缓冲池出口相连的隔油池，所述缓冲池由依次相连的Ⅰ缓冲池、Ⅱ缓冲池和Ⅲ缓冲池构成，且每个池内设置有与下一个池相连的导流管;所述隔油池由依次相连的Ⅳ隔油池、Ⅴ隔油池、Ⅵ隔油池构成。组合式隔油装置隔油效果好，装置结构简单，工艺过程简单可靠。

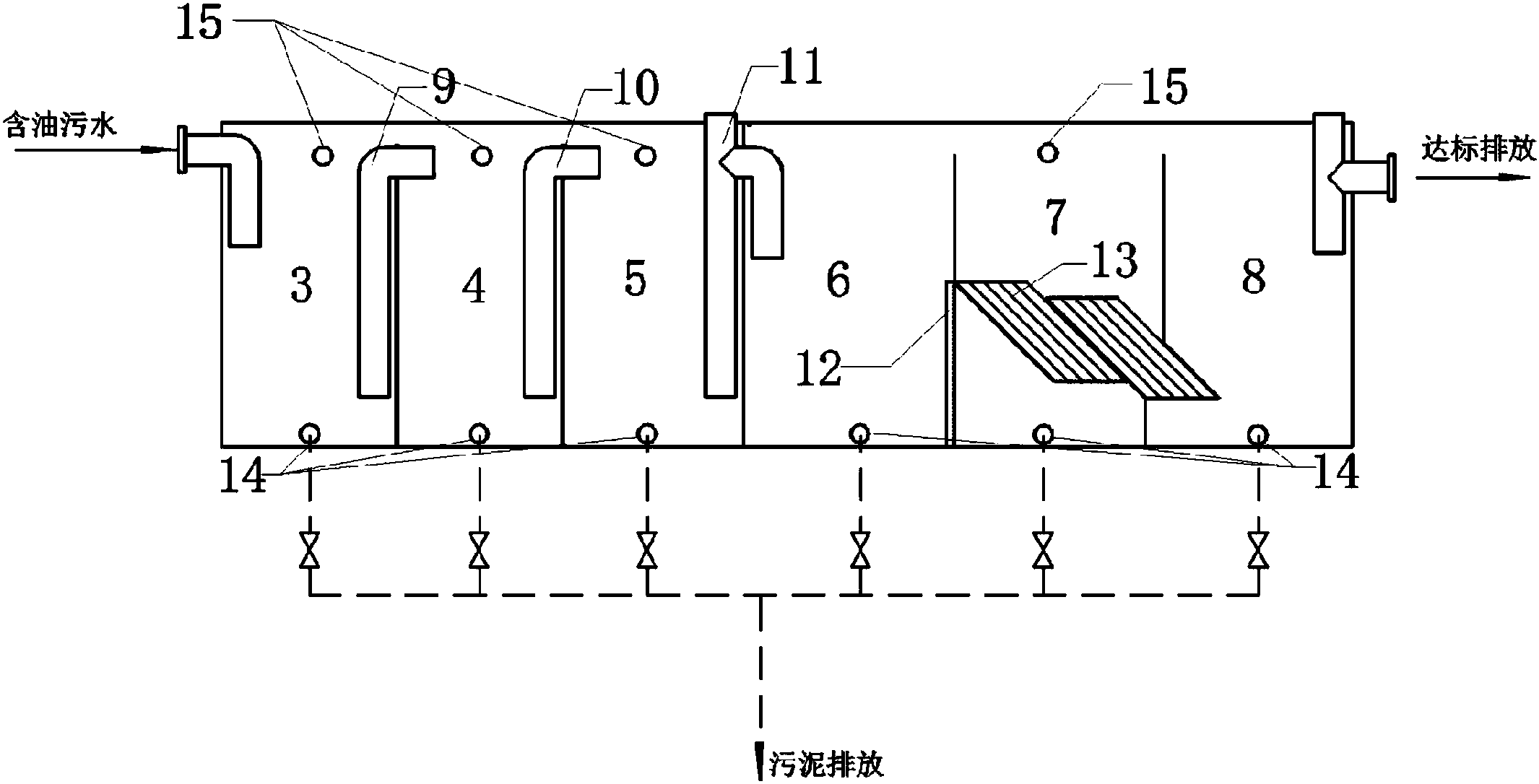

摘要附图
权利要求书
1.一种含油污水组合式隔油装置，包括缓冲池和与缓冲池出口相连的隔油池，其特征在于：所述缓冲池由依次相连的Ⅰ缓冲池、Ⅱ缓冲池和Ⅲ缓冲池构成，且每个池内设置有与下一个池相连的导流管;所述隔油池由依次相连的Ⅳ隔油池、Ⅴ隔油池、Ⅵ隔油池构成。
2.根据权利要求1所述的一种含油污水组合式隔油装置，其特征在于：所述Ⅲ缓冲池中的导流管为“h”型。
3.根据权利要求1所述的一种含油污水组合式隔油装置，其特征在于：所述Ⅳ隔油池和Ⅴ隔油池之间设有滤网。
4.根据权利要求3所述的一种含油污水组合式隔油装置，其特征在于：所述滤网为“疏水憎油”聚丙烯改性滤网。
5.根据权利要求1所述的一种含油污水组合式隔油装置，其特征在于：所述Ⅴ隔油池内设置有至少两个导流板。
6.根据权利要求5所述的一种含油 污水组合式隔油装置，其特征在于：所述导流板为两个。
7.根据权利要求5或6所述的一种含油污水组合式隔油装置，其特征在于：所述导流板为六边形。
8.根据权利要求1所述的一种含油污水组合式隔油装置，其特征在于：所述含油污水组合式隔油装置为“撬装”式一体化结构。
9.根据权利要求1所述的一种含油污水组合式隔油装置，其特征在于：所述Ⅰ缓冲池、Ⅱ缓冲池、Ⅲ缓冲池、Ⅳ隔油池、Ⅴ隔油池、Ⅵ隔油池底部均设有排泥管，所述Ⅰ缓冲池、Ⅱ缓冲池、Ⅲ缓冲池、Ⅴ隔油池顶部均设有排油口。
10.根据权利要求1所述的一种含油污水组合式隔油装置，其处理方法为：
第一步，含油废水通过进水口依次进入I缓冲池、Ⅱ缓冲池、Ⅲ缓冲池静置分层，其中上浮的油分子从排油口排出，下沉的污泥从排泥口通过管路排出，油水混合物从导流管进入下一个池中;
第二步，经过缓冲池过滤后的油水混合物通过Ⅲ缓冲池的导流管进入Ⅳ隔油池中，然后经过滤网过滤后进去至Ⅴ隔油池中;
第三步，经过过滤后的含油废水通过导流板二次过滤，上浮的油分子从排油口排出，下沉的污泥从排泥口通过管路排出，清水进入到Ⅵ隔油池中;
第四步，经过Ⅵ隔油池静置后的清水通过管路排出，下沉的污泥从排泥口通过管路排出。
说明书
一种含油污水组合式隔油装置及其处理方法
技术领域
本发明属于污水处理领域，尤其涉及一种含油污水组合式隔油装置及其处理方法。
背景技术
餐饮含油污水、工矿企业含油污水等含有较多油污，不符合国家接管标准，故需要经过预处理后方可排放。目前,我国对含油废水仍未得到很好处理。虽然现有技术已有破乳剂处理工艺，向含油废水中添加破乳剂使油水分子被破坏，但破乳剂增加了水质的复杂性，且气浮处理后的乳化油水仍具有很高的含油量，且处理后的乳化油水仍显乳白色的浑浊状态，提高了水处理的难度与处理成本。
发明内容
本发明目的是提供一种含油污水组合式隔油装置及其处理方法，以实现含油废水的高效隔油。
本发明的技术方案如下：
一种含油污水组合式隔油装置，包括缓冲池和与缓冲池出口相连的隔油池，所述缓冲池由依次相连的Ⅰ缓冲池、Ⅱ缓冲池和Ⅲ缓冲池构成，且每个池内设置有与下一个池相连的导流管;所述隔油池由依次相连的Ⅳ隔油池、Ⅴ隔油池、Ⅵ隔油池构成。
优选地，所述Ⅲ缓冲池中的导流管为“h”型。
优选地，所述Ⅳ隔油池和Ⅴ隔油池之间设有滤网。
优选地，所述滤网为“疏水憎油”聚丙烯改性滤网。
优选地，所述Ⅴ隔油池内设置有至少两个导流板。
优选地，所述导流板为两个。
优选地，所述导流板为六边形。
优选地，所述含油污水组合式隔油装置为“撬装”式一体化结构。
优选地，所述Ⅰ缓冲池、Ⅱ缓冲池、Ⅲ缓冲池、Ⅳ隔油池、Ⅴ隔油池、Ⅵ隔油池底部均设有排泥口，所述Ⅰ缓冲池、Ⅱ缓冲池、Ⅲ缓冲池、Ⅴ隔油池顶部均设有排油口。
一种含油污水组合式隔油装置，其处理方法为：
第一步，含油废水通过进水口依次进入I缓冲池、Ⅱ缓冲池、Ⅲ缓冲池静置分层，其中上浮的油分子从排油口排出，下沉的污泥从排泥口通过管路排出，油水混合物从导流管进入下一个池中;
第二步，经过缓冲池过滤后的油水混合物通过Ⅲ缓冲池的导流管进入Ⅳ隔油池中，然后经过滤网过滤后进去至Ⅴ隔油池中;
第三步，经过过滤后的含油废水通过导流板二次过滤，上浮的油分子从排油口排出，下沉的污泥从排泥口通过管路排出，清水进入到Ⅵ隔油池中;
第四步，经过Ⅵ隔油池静置后的清水通过管路排出，下沉的污泥从排泥口通过管路排出。
本发明的有益效果如下：
本发明通过采用“三级导流管+二级导流板”的絮流结构，高效地将含油废水中的油和污泥分离出来;采用具有“疏水憎油”特性的滤网，有效地过滤掉分散在水中的油粒。组合式隔油装置隔油效果好，装置结构简单，工艺过程简单可靠。且采用“撬装”式一体化结构设计，管理方便，厂区布置美观，且便于分期建设与扩建。
