申请日2017.02.17
公开(公告)日2017.10.17
IPC分类号F23G7/06; F22B1/18
摘要
本实用新型提供了一种 污水 池废气的处理装置。该装置包括污水池，焚烧炉以及余热锅炉，污水池上设置有废气出口，污水池的池内底部设置有气浮装置;焚烧炉上设置有废气进口和燃烧气出口，废气进口和废气出口连通;余热锅炉上设置有燃烧气进口，燃烧气进口和燃烧气出口连通。利用气浮装置能够使污水中的易汽化烃类物质充分的释放出来，起到了净化污水的作用。同时，污水池中释放出来的废气能够进入焚烧炉，作为焚烧炉的燃烧供风，并将废气中的可燃性烃类物质燃烧。燃烧后形成的高温气体经燃烧气进口进入余热锅炉，与除氧水或蒸汽进行充分换热，实现热量回收。总之，该装置通过焚烧供风和污水池废气排放的耦合，提高了装置的科学性、经济性和环保性。
摘要附图
权利要求书

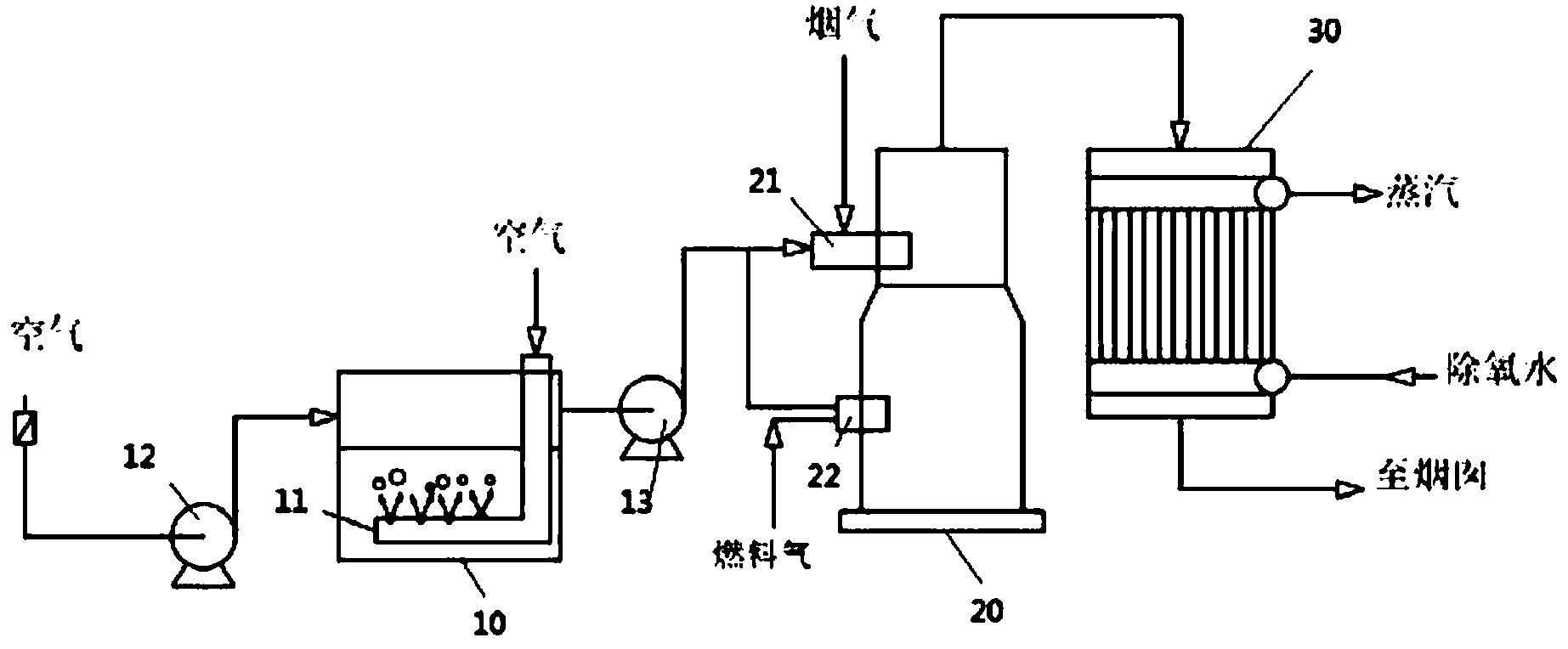

1.一种污水池废气的处理装置，其特征在于，包括：
污水池(10)，所述污水池(10)上设置有废气出口，所述污水池(10)的池内底部设置有气浮装置(11);
焚烧炉(20)，所述焚烧炉(20)上设置有废气进口和燃烧气出口，所述废气进口和所述废气出口连通;以及
余热锅炉(30)，所述余热锅炉(30)上设置有燃烧气进口，所述燃烧气进口和所述燃烧气出口连通。
2.根据权利要求1所述的处理装置，其特征在于，所述污水池(10)上还设置有空气进口;所述处理装置还包括鼓风机(12)，所述鼓风机(12)设置在所述空气进口所在的流路上。
3.根据权利要求1所述的处理装置，其特征在于，还包括引风机(13)，所述引风机(13)设置在所述废气进口和所述废气出口之间的流路上。
4.根据权利要求1至3中任一项所述的处理装置，其特征在于，所述焚烧炉(20)上设置有配风装置(21)，所述配风装置(21)上设置有所述废气进口。
5.根据权利要求4所述的处理装置，其特征在于，所述配风装置(21)上还设置有烟气进口。
6.根据权利要求5所述的处理装置，其特征在于，所述焚烧炉(20)上设置有燃烧器(22)，所述燃烧器(22)上设置有燃料气进口。
7.根据权利要求6所述的处理装置，其特征在于，所述燃料气进口还与所述废气出口相连通。
8.根据权利要求1所述的处理装置，其特征在于，所述余热锅炉(30)上还设置有冷却气出口;所述处理装置还包括烟囱，所述烟囱与所述冷却气出口连通。
9.根据权利要求8所述的处理装置，其特征在于，所述余热锅炉(30)上还设置有除氧水进口和蒸汽出口。
10.根据权利要求1所述的处理装置，其特征在于，所述污水池(10)为MTO装置的污水池。
说明书
污水池废气的处理装置
技术领域
本实用新型涉及甲醇制烯烃污水处理技术领域，具体而言，涉及一种污水池废气的处理装置。
背景技术
随着环境污染日益受到全社会的关注，国家对化工生产装置的环保技术要求更加严格。MTO装置的催化剂再生过程产生了大量高温含CO气体(称为催化剂再生烟气)，目前MTO工艺通常采用焚烧余热锅炉，通过焚烧除掉烟气中的CO，通过余热锅炉回收高温烟气中的热量，一方面减少了环境污染，同时充分利用了烟气的燃烧热量。
另外，MTO装置反应气具有较高温度，并携带少量催化剂粉尘，目前的MTO工艺中一般采用旋风分离器、换热器、急冷水洗塔等设备来处理反应气，急冷水洗塔主要用来除掉反应气中携带的催化剂和热量，同时回收反应生成的水。由于反应气中含有重烃类物质，在温度降低的条件下，重烃物质会冷凝到水中，所以急冷水洗塔在运行的过程中产生一定的废水，通过MTO装置的污水池简单分离后送到污水单元进行处理。然而，含有油气混合物的污水在污水池中会释放出大量带有刺激性气味的易燃废气，扩散到空气中，造成环境的污染，同时存在易燃易爆的隐患。
实用新型内容
本实用新型的主要目的在于提供一种污水池废气的处理装置，以解决现有技术中MTO装置的污水池中的废气排放问题。
为了实现上述目的本实用新型提供了一种污水池废气的处理装置，其包括：污水池，污水池上设置有废气出口，污水池的池内底部设置有气浮装置;焚烧炉，焚烧炉上设置有废气进口和燃烧气出口，废气进口和废气出口连通;以及余热锅炉，余热锅炉上设置有燃烧气进口，燃烧气进口和燃烧气出口连通。
进一步地，污水池上还设置有空气进口;处理装置还包括鼓风机，鼓风机设置在空气进口所在的流路上。
进一步地，还包括引风机，引风机设置在废气进口和废气出口之间的流路上。
进一步地，焚烧炉上设置有配风装置，配风装置上设置有废气进口。
进一步地，配风装置上还设置有烟气进口。
进一步地，焚烧炉上设置有燃烧器，燃烧器上设置有燃料气进口。
进一步地，燃料气进口还与废气出口相连通。
进一步地，余热锅炉上还设置有冷却气出口;处理装置还包括烟囱，烟囱与冷却气出口连通。
进一步地，余热锅炉上还设置有除氧水进口和蒸汽出口。
进一步地，污水池为MTO装置的污水池。
应用本实用新型的技术方案，提供了一种污水池废气的处理装置，该装置包括污水池，焚烧炉以及余热锅炉，污水池上设置有废气出口，污水池的池内底部设置有气浮装置;焚烧炉上设置有废气进口和燃烧气出口，废气进口和废气出口连通;余热锅炉上设置有燃烧气进口，燃烧气进口和燃烧气出口连通。
利用气浮装置能够使污水中的易汽化烃类物质充分的释放出来，起到了净化污水的作用。同时，污水池中释放出来的废气能够进入焚烧炉，作为焚烧炉的燃烧供风，并将废气中的可燃性烃类物质燃烧。燃烧后形成的高温气体经燃烧气进口进入余热锅炉，与除氧水或蒸汽进行充分换热，实现热量回收。总之，该装置通过焚烧供风和污水池废气排放的耦合，将污水池废气作为焚烧炉的供风，减少了环境污染，回收了热量，提高了装置的科学性、经济性和环保性。
