申请日2017.03.07
公开(公告)日2017.06.13
IPC分类号C02F9/14; C02F103/16
摘要
本发明公开了一种用于电镀废水处理装置，包括废水处理池、过滤池和储水池，所述废水处理池一侧设有进水管，所述进水管一端设有电镀设备，所述废水处理池上端设有一号连接水管和二号连接水管，所述一号连接水管一端设有石灰水池，所述二号连接水管一端设有盐水池，所述废水处理池表面设有观察窗，所述观察窗下端设有控制按钮。本发明通过设有的废水处理池将电镀设备排出的电镀废液在废水处理池内通过盐水池内的氯化钠溶液对废水内的银离子进行沉淀，通过石灰水池内的石灰水中和废水的酸性，通过设有的过滤池对处理后的废水进行过滤、沉淀，得到清澈的碱性水，且结构简单，操作方便，经济实用，满足了电镀废水处理的需要。
权利要求书

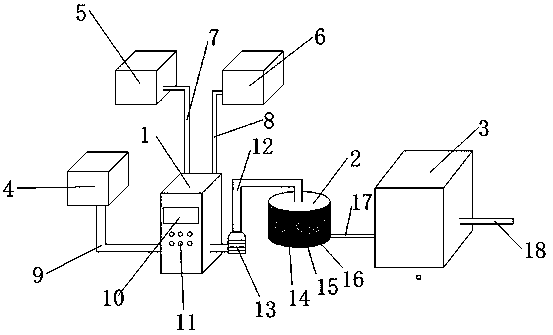

1.一种用于电镀废水处理装置，包括废水处理池(1)、过滤池(2)和储水池(3)，其特征在于：所述废水处理池(1)一侧设有进水管(9)，所述进水管(9)一端设有电镀设备(4)，所述废水处理池(1)上端设有一号连接水管(7)和二号连接水管(8)，所述一号连接水管(7)一端设有石灰水池(5)，所述二号连接水管(8)一端设有盐水池(6)，所述废水处理池(1)表面设有观察窗(10)，所述观察窗(10)下端设有控制按钮(11)，所述废水处理池(1)另一侧设有抽水管(12)，所述抽水管(12)内部设有抽水泵(13)，所述抽水管(12)一端设有过滤池(2)，所述净化池(2)内部上端设有生物悬浮球(14)，所述生物悬浮球(14)下端设有砂砾层(15)，所述砂砾层(15)下端设有活性炭层(16)，所述过滤池(2)一侧设有三号连接水管(17)，所述三号连接水管(17)一端设有储水池(3)，所述储水池(3)一侧设有出水管(18)。
2.根据权利要求1所述的一种用于电镀废水处理装置，其特征在于：所述生物悬浮球(14)、砂砾层(15)和活性炭层(16)均可拆卸。
3.根据权利要求1所述的一种用于电镀废水处理装置，其特征在于：所述抽水管(12)与氧化池(1)和过滤池(2)均为固定连接。
4.根据权利要求1所述的一种用于电镀废水处理装置，其特征在于：所述进水管(9)、一号连接水管(7)、二号连接水管(8)、抽水管(12)和三号连接水管(17)均为氧化铜制成。
说明书
一种用于电镀废水处理装置
技术领域
本发明涉及环保电镀废水处理领域，特别涉及一种用于电镀废水处理装置。
背景技术
近年来对环境、空气及水源造成污染的方式，实在是多得不胜枚举，尤其是我国进入工业时代时，工业上的严重污染，颇令环保人员伤透脑筋，原因在于过度强制要求，可能降低影响经济发展，而不强制要求却衍生今日农田重金属污染的严重现象(此即是电镀废水的污染问题)，以致所生产的稻米根本不能食用，必须面临废耕的窘境，且污染农田是否能改善土质后复耕，亦是一项人力、花费不少的可观支出 ;一般而言，电镀时会产生大量的清洗废水，其水质系含酸性、碱性或含重金属废水，是造成水源及土壤污染的主要原因，因而严重影响湖泊及海洋、河川的自然物链生态，及栽植农作物的土壤食物链，可见得电镀废水污染对水与土壤的危害相当深远。习用一般装饰电镀的典型制程，大致是在镀件进行脱脂、水洗、电解脱脂、水洗、酸洗、水洗、镀铜、水洗、镀镍、水洗、预镀银或金、水洗、镀银或金、水洗及干燥过程后，成为所需的电镀成品，其会在脱脂、电解脱脂与酸洗制程区位产生废液(即有毒性化学液体)，及每一道水洗制程则形成废水(为含有重金属的污染水)，因此，大量产生的废液及废水势必成为污染性危害，更是现阶段废水环保处理不易的一大困扰，又加上废水处理用药剂相当昂贵，以致中、小型企业无法负担，所以，常见废水、废液的违规排放、对河川造成严重污染的现象 ;而且，清洗废水是电镀过程中，由一个程序到另一个程序之前将附在被镀物表面的化学物质清洗干净，以免妨害下一个处理步骤而产生的废水，虽然清洗废水中污染物的含量不及废液，但因排放水量大时必会因废水中富含重金属脏物，而造成废物、液累积的污染性，故解决上述问题实是刻不容缓。为此，我们提出一种用于电镀废水处理装置。
发明内容
本发明的主要目的在于提供一种用于电镀废水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种用于电镀废水处理装置，包括废水处理池、过滤池和储水池，所述废水处理池一侧设有进水管，所述进水管一端设有电镀设备，所述废水处理池上端设有一号连接水管和二号连接水管，所述一号连接水管一端设有石灰水池，所述二号连接水管一端设有盐水池，所述废水处理池表面设有观察窗，所述观察窗下端设有控制按钮，所述废水处理池另一侧设有抽水管，所述抽水管内部设有抽水泵，所述抽水管一端设有过滤池，所述净化池内部上端设有生物悬浮球，所述生物悬浮球下端设有砂砾层，所述砂砾层下端设有活性炭层，所述过滤池一侧设有三号连接水管，所述三号连接水管一端设有储水池，所述储水池一侧设有出水管。
进一步地，所述生物悬浮球、砂砾层和活性炭层均可拆卸。
进一步地，所述抽水管与氧化池和过滤池均为固定连接。
进一步地，所述进水管、一号连接水管、二号连接水管、抽水管和三号连接水管均为氧化铜制成。
与现有技术相比，本发明具有如下有益效果：该种用于电镀废水处理装置通过设有的废水处理池将电镀设备排出的电镀废液在废水处理池内通过盐水池内的氯化钠溶液对废水内的银离子进行沉淀，通过石灰水池内的石灰水中和废水的酸性，通过设有的过滤池对处理后的废水进行过滤、沉淀，得到清澈的碱性水，且结构简单，操作方便，经济实用，满足了电镀废水处理的需要。
