申请日2016.12.31
公开(公告)日2017.09.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种垃圾渗滤液的处理装置，该装置为厌氧微生物，臭氧氧化，絮凝沉降联合处理垃圾渗滤液的一种处理装置，该装置分为三个部分：分别为生物处理部分、化学处理部分和后处理部分，生物处理部分包括第一药剂罐、PH调节池、UASB厌氧反应器，化学处理部分主要由第二药剂罐、沉降池、臭氧反应器、絮凝池，后处理部分主要为氧化塘，三个部分用管道依次相连而成，沉降池与絮凝池都连有板框式压滤机。该方法综合运用了生物‑物化方法对垃圾渗滤液进行处理，使得大部分难分解的有机物得以完全降解，而且可生化性高，尤其是前段的沉降池、臭氧反应器、絮凝池的处理降低了垃圾渗滤液对膜的损耗，整个处理过程避免了传统方法处理液浓度越来越高、成分失调等不足。本实用新型简单易行，操作简单，较大的降低了处理成本。

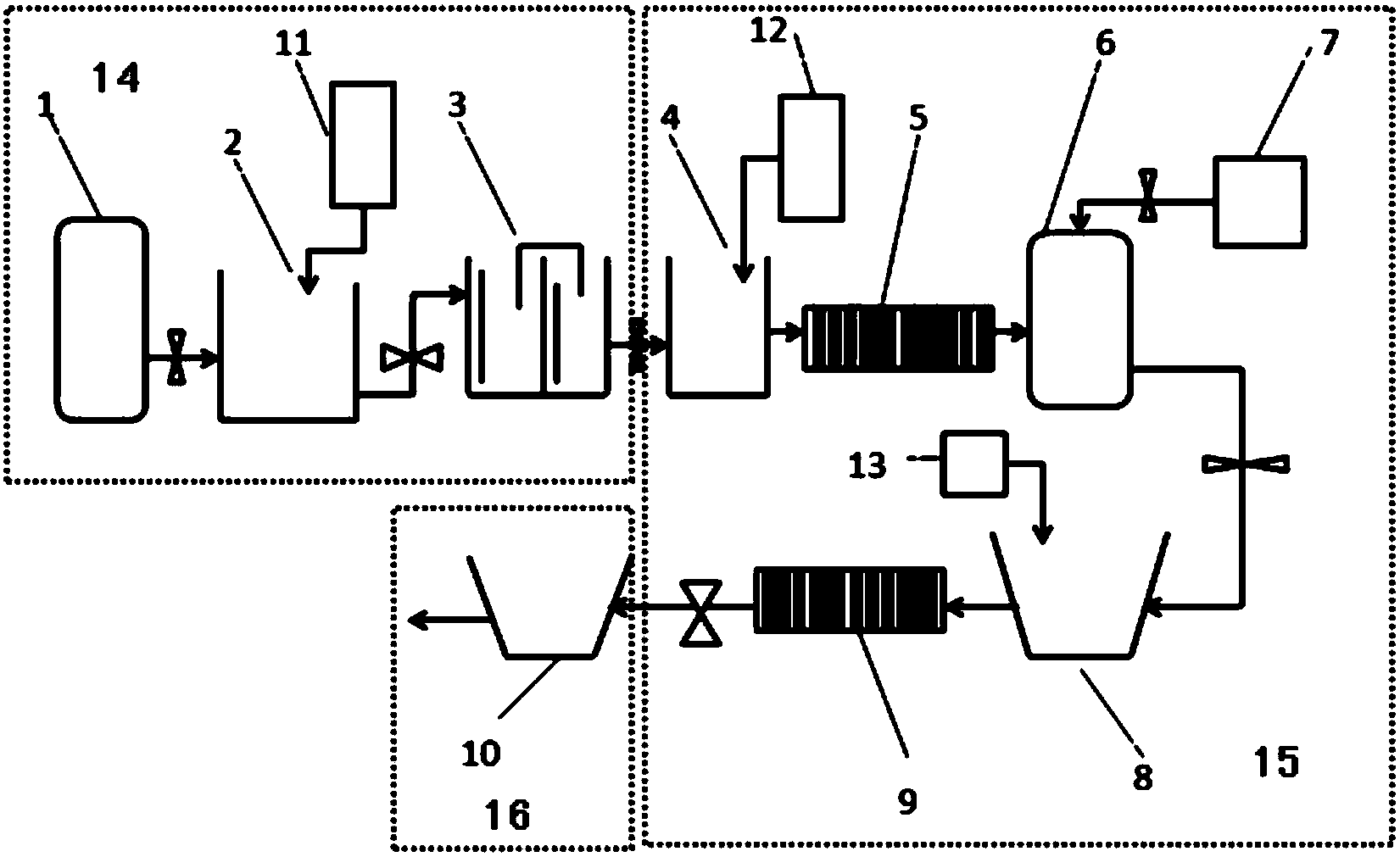

摘要附图
权利要求书
1.一种垃圾渗滤液的处理装置，其特征在于，包括依次连接的生物处理单元(14)、化学处理单元(15)和后处理单元(16);
所述的生物处理单元包括依次连接的PH调节池(2)和UASB厌氧反应器(3);
所述的化学处理单元包括依次连接的沉降池(4)、第一板框式压滤机(5)、反应塔(6)、絮凝池(8)和第二板框式压滤机(9);
所述的后处理单元包括氧化塘(10)。
2.根据权利要求1所述的一种垃圾渗滤液的处理装置，其特征在于，所述的化学处理单元中还包括臭氧反应器(7)，所述的臭氧反应器(7)产生的臭氧通入反应塔(6)。
3.根据权利要求1所述的一种垃圾渗滤液的处理装置，其特征在于，还包括第一药剂罐(11)，所述的第一药剂罐(11)连接PH调节池(2)，第一药剂罐(11)内装有PH调节试剂。
4.根据权利要求1所述的一种垃圾渗滤液的处理装置，其特征在于，还包括第二药剂罐(12)，所述的第二药剂罐(12)连接沉降池(4)，第二药剂罐(12)内装有沉降试剂。
5.根据权利要求1所述的一种垃圾渗滤液的处理装置，其特征在于，还包括第三药剂罐(13)，所述的第三药剂罐(13)连接絮凝池(8)，第三药剂罐(13)内装有降解试剂。
6.根据权利要求2所述的一种垃圾渗滤液的处理装置，其特征在于，所述的臭氧反应器(7)由依次连接的空气压缩机、制冷干燥机、四级过滤器和 高压放电器组成。
7.根据权利要求1所述的一种垃圾渗滤液的处理装置，其特征在于，所述的装置各部分由管道连接，管道上都安装有水泵。
8.根据权利要求1所述的一种垃圾渗滤液的处理装置，其特征在于，所述的PH调节池(2)、沉降池(4)和絮凝池(8)内均安装有用于搅拌的推流器。
9.根据权利要求1所述的一种垃圾渗滤液的处理装置，其特征在于，所述板框式压滤机在进水端、出水端分别安装阀门。
说明书
一种垃圾渗滤液的处理装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种垃圾渗滤液处理系统。
背景技术
我国主要的垃圾处理方式是垃圾填埋法，使用填埋法处理垃圾，操作简单，能处理所有种类的垃圾，比较适合我国国情，但是在使用填埋法处理垃圾时，会导致垃圾渗滤液的产生。垃圾渗滤液的水质相当复杂，一般含有高浓度有机物、SS及氨氮、重金属盐，垃圾渗滤液不仅污染土壤及地表水源，还会对地下水造成污染，垃圾渗滤液若不经过处理直接排放，会对环境造成严重污染，最终会影响整个地区的生态环境。
目前我国垃圾渗滤液的处理方法及其设备主要是厌氧-氨吹脱-好氧处理，渗滤液回罐、物化处理法，厌氧-氨吹脱-好氧处理其中氨氮的吹脱只是物理转移，并没有将污染物转化为无害物;渗滤液的回罐要求渗滤液产生较小，对垃圾填埋场的防渗有极为严格的要求;物化处理方法直接处理原生垃圾渗滤液，投加的药剂量较大，产生的污泥量较多，处理费用较高。
综上所述，迫切需要开发一种适合处理我化学成分复杂，氨氮较高，容易多变的垃圾渗滤液经济又合理的方法，以到达经济环境和谐发展的目的。
发明内容
根据之前我国处理方法的不足，本实用新型发明了一种垃圾渗滤液的处理装置，一种集生物厌氧法、臭氧氧化、絮凝剂沉降于一体的处理装置。本发明主要解决了国内中老龄垃圾渗滤液不能靠单一生物方法处理，以及通过 其他方法处理成本过高，浓缩液量大且难以处理等问题。
为了实现上述技术目的，本实用新型解决技术问题所选用的技术方案是：
一种垃圾渗滤液的处理装置，包括依次连接的生物处理单元、化学处理单元和后处理单元;
所述的生物处理单元包括依次连接的PH调节池和UASB厌氧反应器;
所述的化学处理单元包括依次连接的沉降池、第一板框式压滤机、反应塔、絮凝池和第二板框式压滤机;
所述的后处理单元包括氧化塘;
所述的一种垃圾渗滤液的处理装置，所述的化学处理单元中还包括臭氧反应器，所述的臭氧反应器产生的臭氧通入反应塔。
所述的一种垃圾渗滤液的处理装置，还包括第一药剂罐，所述的第一药剂罐连接PH调节池，第一药剂罐内装有PH调节试剂。
所述的一种垃圾渗滤液的处理装置，还包括第二药剂罐，所述的第二药剂罐连接沉降池，第二药剂罐内装有沉降试剂。
所述的一种垃圾渗滤液的处理装置，还包括第三药剂罐，所述的第三药剂罐连接絮凝池，第三药剂罐内装有降解试剂。
所述的一种垃圾渗滤液的处理装置，所述的臭氧反应器由依次连接的空气压缩机、制冷干燥机、四级过滤器和高压放电器组成。
所述的一种垃圾渗滤液的处理装置，所述的装置各部分由管道连接，管道上都安装有水泵。
所述的一种垃圾渗滤液的处理装置，所述的PH调节池、沉降池和絮凝池内均安装有用于搅拌的推流器。
所述的一种垃圾渗滤液的处理装置，所述板框式压滤机在进水端、出水 端分别安装阀门。
本实用新型针对垃圾渗滤液的处理，提出了一种生物-臭氧氧化-絮凝沉降法处理垃圾渗滤液的处理装置，通过厌氧生物处理、絮凝、压滤、氧化反应、压滤后，达到垃圾渗滤液污染物排放标准的要求，该套装置结构简单，废水处理速度快，处理能力强，处理效果好，提高了垃圾渗滤液的处理效率，降低中老龄化垃圾渗滤液处理成本，以到达经济与环境和谐发展。
