申请日2016.12.31
公开(公告)日2017.09.19
IPC分类号C02F11/12
摘要
本实用新型公开了一种污水干化系统，包括干化主筒、小干化筒、机架、驱动电机、转子主轴、微波发生器、预处理箱、温度控制系统，所述干化主筒上部设有污泥进料口和热烟气出气口，远离污泥进料口一端处的下部设有干泥出料口，另一端设有热烟气进气管，中部设有出水口，四周装有微波发生器，所述的机架上设有用于定位转子主轴的轴承座，驱动电机通过减速器与转子主轴连接，所述的转子主轴上设有螺旋搅拌推动杆。本系统以间歇式微波破膜，提高污泥干化效率，安全环保，干化效果良好，极具推广前景。

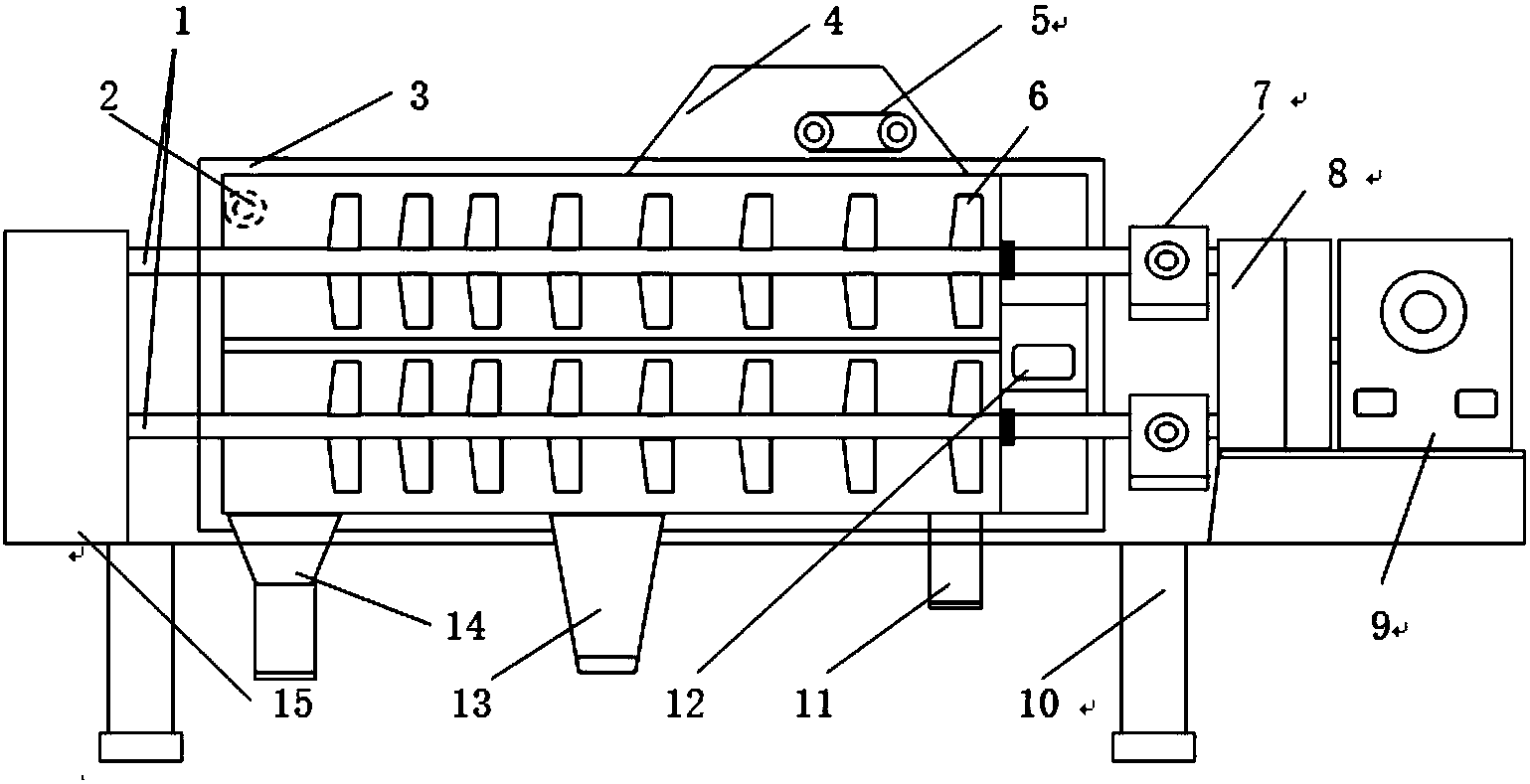

摘要附图
权利要求书
1.一种污泥干化系统，其特征在于，包括驱动装置、干化主筒、小干化筒、螺旋搅拌推动杆、热烟气进气管、热烟气出气口、出气管、出料口和机架，所述的干化主筒水平的设置于机架上，所述的小干化筒的数量至少为两个，且轴线与干化主筒轴线平行的设置于干化主筒内，每个小干化筒内有同轴线设置的螺旋搅拌推动杆，所述的驱动装置设置于干化主筒的前端并驱动螺旋搅拌推动杆，所述的热烟气进气管设置于干化主筒上接近驱动装置的一端，热烟气进气管的输入口连接外部热烟气源，热烟气进气管的输出口通过管道分别连接每个小干化筒，热烟气出气口设置于干化主筒上远离驱动装置的一端，所述的出气管连接小干化筒并排出污泥干化过程中产生的气体，所述的出料口设置于干化主筒的尾端底部。
2.根据权利要求1所述的一种污泥干化系统，其特征在于，还包括预处理箱，所述的预处理箱设置于干化主筒的顶部，预处理箱的入口连接污泥传送带，预处理箱的出口设有挡板，经预处理后的污泥由打开后的挡板处通过传送带输送至各个小干化筒。
3.根据权利要求1所述的一种污泥干化系统，其特征在于，所述的驱动装置包括驱动电机、传动齿轮装置和减速器，所述的减速器的数量与螺旋搅拌推动杆相同，所述的驱动电机通过传动齿轮装置分别连接每个减速器。
4.根据权利要求1所述的一种污泥干化系统，其特征在于，所述的螺旋搅拌推动杆上螺旋叶片的间距由前端至尾端逐渐减小。
5.根据权利要求1所述的一种污泥干化系统，其特征在于，所述的螺旋搅拌推动杆的侧壁上设有多个微波发生器。
6.根据权利要求5所述的一种污泥干化系统，其特征在于，所述的干化主筒的外壁上包裹有保温材料，干化主筒内设有温度控制系统，温度控制系统的输出端连接微波发生器的控制端。
7.根据权利要求1所述的一种污泥干化系统，其特征在于，所述的干化主筒的底部设有主出水口，所述的小干化筒的底部设有子出水口。
8.根据权利要求1所述的一种污泥干化系统，其特征在于，所述的出气管尾端连接有空气净化机。
9.根据权利要求1所述的一种污泥干化系统，其特征在于，所述的螺旋搅拌推动杆为空心结构，且空心结构为螺旋状的空心通路，螺旋搅拌推动杆连接至热烟气进气管的输出口。
10.根据权利要求1所述的一种污泥干化系统，其特征在于，所述的热烟气出气口连接至热烟气进气管的输入口。
说明书
一种污泥干化系统
技术领域
本实用新型属于污泥干化领域，涉及一种污泥干化系统。
背景技术
据估算，目前我国城市污水处理厂每年排放的污泥量(干重)大约为130万吨，而且年增长率大于10%，特别是在我国城市化水平较高的几个城市与地区，污泥出路问题已经十分突出。
污泥热干化一般包括直接热干化和间接热干化，直接热干化存在一些问题，如热能无法回收利用，造成浪费，尾气会造成二次污染;间接热干化同样存在一些问题，如体积庞大，干化效率低，占地面积大。由于污泥中的水分主要存在于微生物和寄生虫虫卵内，现在对污泥挤压脱水一般都没有破坏它们的细胞膜，所以对污泥挤压脱水的效率有待进一步提升。
发明内容
为了解决现有技术不足，本实用新型提供一种结构简单、操作方便、能够高效环保的对污泥进行干化脱水的系统。
为了实现上述技术目的，本实用新型的技术方案是，
一种污泥干化系统，包括驱动装置、干化主筒、小干化筒、螺旋搅拌推动杆、热烟气进气管、热烟气出气口、出气管、出料口和机架，所述的干化主筒水平的设置于机架上，所述的小干化筒的数量至少为两个，且轴线与干化主筒轴线平行的设置于干化主筒内，每个小干化筒内有同轴线设置的螺旋搅拌推动杆，所述的驱动装置设置于干化主筒的前端并驱动螺旋搅拌推动杆， 所述的热烟气进气管设置于干化主筒上接近驱动装置的一端，热烟气进气管的输入口连接外部热烟气源，热烟气进气管的输出口通过管道分别连接每个小干化筒，热烟气出气口设置于干化主筒上远离驱动装置的一端，所述的出气管连接小干化筒并排出污泥干化过程中产生的气体，所述的出料口设置于干化主筒的尾端底部。
所述的一种污泥干化系统，还包括预处理箱，所述的预处理箱设置于干化主筒的顶部，预处理箱的入口连接污泥传送带，预处理箱的出口设有挡板，经预处理后的污泥由打开后的挡板处通过传送带输送至各个小干化筒。
污泥在预处理箱处理后，下部挡板打开，预处理箱中的污泥通过传送带进入各个小干化筒，加药调理，在预处理箱中对污泥进行预处理，减少比阻使污泥更利于脱水。
所述的一种污泥干化系统，所述的驱动装置包括驱动电机、传动齿轮装置和减速器，所述的减速器的数量与螺旋搅拌推动杆相同，所述的驱动电机通过传动齿轮装置分别连接每个减速器。
所述的一种污泥干化系统，所述的螺旋搅拌推动杆上螺旋叶片的间距由前端至尾端逐渐减小。
所述的一种污泥干化系统，所述的螺旋搅拌推动杆的侧壁上设有多个微波发生器。
所述的一种污泥干化系统，所述的干化主筒的外壁上包裹有保温材料，干化主筒内设有温度控制系统，温度控制系统的输出端连接微波发生器的控制端。
所述的一种污泥干化系统，所述的干化主筒的底部设有主出水口，所述的小干化筒的底部设有子出水口。
所述的一种污泥干化系统，所述的出气管尾端连接有空气净化机。
所述的一种污泥干化系统，所述的螺旋搅拌推动杆为空心结构，且空心结构为螺旋状的空心通路，螺旋搅拌推动杆连接至热烟气进气管的输出口。
所述的一种污泥干化系统，所述的热烟气出气口连接至热烟气进气管的输入口。
本实用新型的技术效果在于，通过间歇式微波破膜，提高污泥干化效率，安全环保，干化效果良好，极具推广前景。
