申请日2017.03.23
公开(公告)日2017.11.03
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型涉及一种用于油田的水处理并输注装置，包括污水沉降池，所述污水沉降池一侧连接集水管，所述污水沉降池内设有过滤网层，所述污水沉降池底部连接排污泥管，所述污水沉降池顶部周围连接溢流水槽，所述溢流水槽底部一侧连接底流管，所述底流管底部连接水处理箱，所述水处理箱内腔顶部与底部分别连接第一挡板与第二挡板，所述第一挡板一侧设有溢流出油管，所述溢流出油管一端连接压滤机，所述第二挡板一侧设有底流出污水管，该用于油田的水处理并输注装置可以很好的集水并通过污水沉降池使污泥沉降下来，透过过滤网层的水溢流进入溢流水槽并进入水处理箱，经过水处理箱排出上层油水与底层污水后的水，再经过隔膜过滤室过滤后输注循环使用。
权利要求书

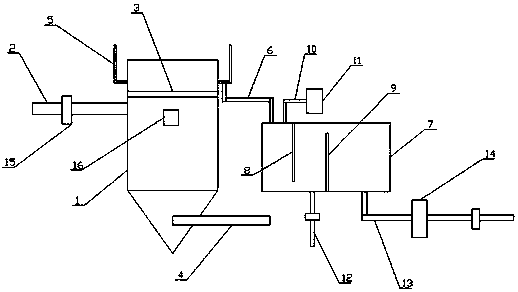

1.一种用于油田的水处理并输注装置，包括污水沉降池(1)，其特征在于，所述污水沉降池(1)一侧连接集水管(2)，所述污水沉降池(1)内设有过滤网层(3)，所述污水沉降池(1)底部连接排污泥管(4)，所述污水沉降池(1)顶部周围连接溢流水槽(5)，所述溢流水槽(5)底部一侧连接底流管(6)，所述底流管(6)底部连接水处理箱(7)，所述水处理箱(7)内腔顶部与底部分别连接第一挡板(8)与第二挡板(9)，所述第一挡板(8)一侧设有溢流出油管(10)，所述溢流出油管(10)一端连接压滤机(11)，所述第二挡板(9)一侧设有底流出污水管(12)，所述水处理箱(7)底部一侧连接出水管(13)，所述出水管(13)上安装有隔膜过滤室(14)。
2.根据权利要求1所述的一种用于油田的水处理并输注装置，其特征在于，所述集水管(2)、所述出污水管(12)与所述出水管(13)上均安装有水泵(15)。
3.根据权利要求1所述的一种用于油田的水处理并输注装置，其特征在于，所述污水沉降池(1)外壁上设有絮凝剂添加口(16)。
4.根据权利要求1所述的一种用于油田的水处理并输注装置，其特征在于，所述第一挡板(8)与第二挡板(9)的长度均略小于所述水处理箱(7)的高度。
5.根据权利要求1所述的一种用于油田的 水处理并输注装置，其特征在于，所述污水沉降池(1)上半部分为圆柱体形状，下半部分为圆锥体形状。
说明书
一种用于油田的水处理并输注装置
技术领域
本实用新型涉及一种用于油田的水处理并输注装置，属于油田领域。
背景技术
单一地质构造(或地层)因素控制下的、同一产油气面积内的油气藏总和。一个油气田可能有一个或多个油气藏。在同一面积内主要为油藏的称油田，主要为气藏的称气田，油田指原油生产的特定区域，有时为特定地域地下集聚 的油层的总称，广义上把几个油区合在一起称为油田，例如大庆油田，英国的北海油田，苏联的秋明油田等，油田是地下天然存在的碳化氢，地表条件下则呈液体，与之相反，在地表条件下仍为气体，则为天然气。天然气生产的特定区域为天然气田，石油可采储量大小决定开采价值，要求精确地计算含油面积大小，油层数目和厚度以及单位面积石油储量等。
油田废水主要包括原油脱出水(又名油田采油废水)、钻井废水及站内其它类型的含油废水，油田废水的处理依据油田生产、环境等因素可以有多种方式，当油田需要注水时，油田废水经处理后回注地层，此时要对水中的悬浮物、油等多种指标进行严格控制，防止其对地层产生伤害。
实用新型内容
本实用新型提出一种用于油田的水处理并输注装置，解决了现有的技术领域中，缺少系统性的油田水收集、处理并输送的问题，该用于油田的水处理并输注装置可以很好的集水并通过污水沉降池使污泥沉降下来，透过过滤网层的水溢流进入溢流水槽并进入水处理箱，经过水处理箱排出上层油水与底层污水后的水，再经过隔膜过滤室过滤后输注循环使用。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种用于油田的水处理并输注装置，包括污水沉降池，所述污水沉降池一侧连接集水管，所述污水沉降池内设有过滤网层，所述污水沉降池底部连接排污泥管，所述污水沉降池顶部周围连接溢流水槽，所述溢流水槽底部一侧连接底流管，所述底流管底部连接水处理箱，所述水处理箱内腔顶部与底部分别连接第一挡板与第二挡板，所述第一挡板一侧设有溢流出油管，所述溢流出油管一端连接压滤机，所述第二挡板一侧设有底流出污水管，所述水处理箱底部一侧连接出水管，所述出水管上安装有隔膜过滤室。
作为本实用新型的一种优选技术方案，所述集水管、所述出污水管与所述出水管上均安装有水泵。
作为本实用新型的一种优选技术方案，所述污水沉降池外壁上设有絮凝剂添加口。
作为本实用新型的一种优选技术方案，所述第一挡板与第二挡板的长度均略小于所述水处理箱的高度。
作为本实用新型的一种优选技术方案，所述污水沉降池上半部分为圆柱体形状，下半部分为圆锥体形状。
本实用新型所达到的有益效果是：该用于油田的水处理并输注装置可以很好的集水并通过污水沉降池使污泥沉降下来，透过过滤网层的水溢流进入溢流水槽并进入水处理箱，经过水处理箱排出上层油水与底层污水后的水，再经过隔膜过滤室过滤后输注循环使用。
