申请日2017.02.04
公开(公告)日2017.11.14
IPC分类号C02F1/00
摘要
本实用新型属于垃圾除臭技术领域，提供了一种渗滤液臭气处理系统，包括除臭剂稀释单元、传输喷雾单元和采集控制单元;所述除臭剂稀释单元包括植物型除臭剂箱、清液箱、用于将植物型除臭剂和清液混合的稀释池，以及搅拌装置;所述采集控制单元包括第一液位计、气味传感器和控制器，所述控制器包括数据处理模块、控制模块、报警模块和无线传输模块，所述报警模块用于植物型除臭剂液位低于预设阈值时进行报警，所述无线传输模块实现控制器和智能终端的无线通信。通过渗滤液处理后的清液或者收集的雨水将植物型除臭剂稀释到所需浓度，并将稀释液喷洒在垃圾处理场上，节约了资源、降低了成本，系统简单，实现了精细化、智能化的控制。
权利要求书
1.一种渗滤液臭气处理系统，其特征在于：包括除臭剂稀释单元、传输喷雾单元和采集控制单元;
所述除臭剂稀释单元包括植物型除臭剂箱、用于储存渗滤液净化后清液的清液箱、用于将植物型除臭剂和清液混合的稀释池，以及位于稀释池内用于将稀释池中的稀释液搅拌均匀的搅拌装置;所述植物型除臭剂箱和清液箱位于稀释池的上方，且植物型除臭剂箱和清液箱的下端均设有注入管，所述植物型除臭剂箱的注入管上设有第一阀门，所述清液箱的注入管上设有第二阀门;
所述传输喷雾单元包括位于稀释池内的输送泵、输送管道以及位于输送管道末端的若干高速旋转雾化器，所述若干高速旋转喷雾器位于垃圾处理场的各个地方，每个高速旋转雾化器下方设有支撑高速旋转雾化器的支架;
所述采集控制单元包括位于植物型除臭剂箱内的第一液位计、可拆卸安装于垃圾处理场的支架上的气味传感器，以及控制器，所述第一液位计、气味传感器、第一阀门和第二阀门分别与控制器电连接;所述控制器包括数据处理模块、控制模块、报警模块和无线传输模块，所述数据处理模块通过气味传感器获取的气味浓度分析计算植物型除臭剂和清液混合的比例和数量，所述控制模块用于控制各个阀门的打开和关闭，所述报警模块根据第一液位计采集的液位信息，当低于预设的植物型除臭剂液位阈值时进行报警，所述无线传输模块实现控制器和智能终端的无线通信，还用于实现智能终端的远程控制。
2.根据权利要求1所述的一种渗滤液臭气处理系统，其特征在于，所述清液池前端设有渗滤液处理单元，所述渗滤液处理单元包括渗滤液储存槽、用于处理渗滤液的渗滤液净化池、用于储存渗滤液净化后清液的清液池以及位于清液池内的清液输送泵，所述渗滤液储存槽通过管道连接渗滤液净化池的入口，所述渗滤液净化池的出口通过管道连接清液池入口，所述清液输送泵通过管道将清液池内的清液输送到清液箱。
3.根据权利要求1所述的一种渗滤液臭气处理系统，其特征在于，所述植物型除臭剂箱的下端还设有直接注入管，所述直接注入管的另一端位于渗滤液净化池上端，所述直接注入管上设有注入阀门。
4.根据权利要求2所述的一种渗滤液臭气处理系统，其特征在于，所述稀释池上方还设有雨水箱，所述雨水箱下端设有注水管，所述注水管上设有第三阀门，所述第三阀门与控制器电连接。
5.根据权利要求4所述的一种渗滤液臭气处理系统，其特征在于，所述清液箱内设有第二液位计，所述雨水箱内设有第三液位计，所述第二液位计、第三液位计与控制器电连接。
6.根据权利要求4所述的一种渗滤液臭气处理系统，其特征在于，所述雨水箱前端设有雨水处理单元，所述雨水处理单元包括雨水采集模块、雨水过滤池以及雨水输送泵，所述雨水采集模块连接至雨水过滤池的入口，所述雨水输送泵通过管道将雨水过滤池内的雨水输送到雨水箱。
7.根据权利要求6所述的一种渗滤液臭气处理系统，其特征在于，所述雨水采集模块包括弯曲的雨水收集管道，所述雨水收集管道的弯折处设有排沙孔，所述雨水收集管道与所述雨水过滤池入口连接。
8.根据权利要求6所述的一种渗滤液臭气处理系统，其特征在于，所述搅拌装置包括桨式搅拌器。
9.根据权利要求8所述的一种渗滤液臭气处理系统，其特征在于，所述采集控制单元还包括电源控制箱，所述控制器与电源控制箱电连接，所述电源控制箱与高速旋转雾化器、输送泵、雨水输送泵、清液输送泵和桨式搅拌器电连接。
10.根据权利要求1所述的一种渗滤液臭气处理系统，其特征在于，所述控制器采用型号为STM32F030C8T6的单片机。
说明书
一种渗滤液臭气处理系统
技术领域
本实用新型属于垃圾除臭技术领域，具体涉及一种渗滤液臭气处理系统。
背景技术
随着人们生活水平的提高，生活垃圾大量产生引起的环境问题日益严重，垃圾填埋的方式因其成本低廉而被广泛应用，而这样的处理方式产生了另外一种污染方式，渗滤液。大量渗滤液穿过土壤进入地下水层，造成污染的速度扩散，严重威胁着人民的健康。而且大量垃圾产生的空气污染极其严重，一处垃圾填埋场能产生大量恶臭气体，严重污染了空气的质量。
当前对渗滤液产生的臭气的处理主要分为物理法、化学除臭法和生物除臭法。物理法主要有大气稀释法和吸附法;化学除臭法有焚烧法、臭氧除臭法等;生物除臭法有生物土壤法、生物滤池法、洗涤式活性污泥法等。
以上的渗滤液除臭方法工艺复杂，处理方式粗犷，精细化、智能化的程度低，造成了渗滤液处理成本的浪费。
实用新型内容
针对以上问题的不足，本实用新型提供了一种渗滤液臭气处理系统，通过渗滤液处理后的清液或者收集的雨水将植物型除臭剂稀释到所需浓度，并将稀释液喷洒在垃圾处理场上，节约了资源、降低了成本，系统简单，实现了精细化、智能化的控制。

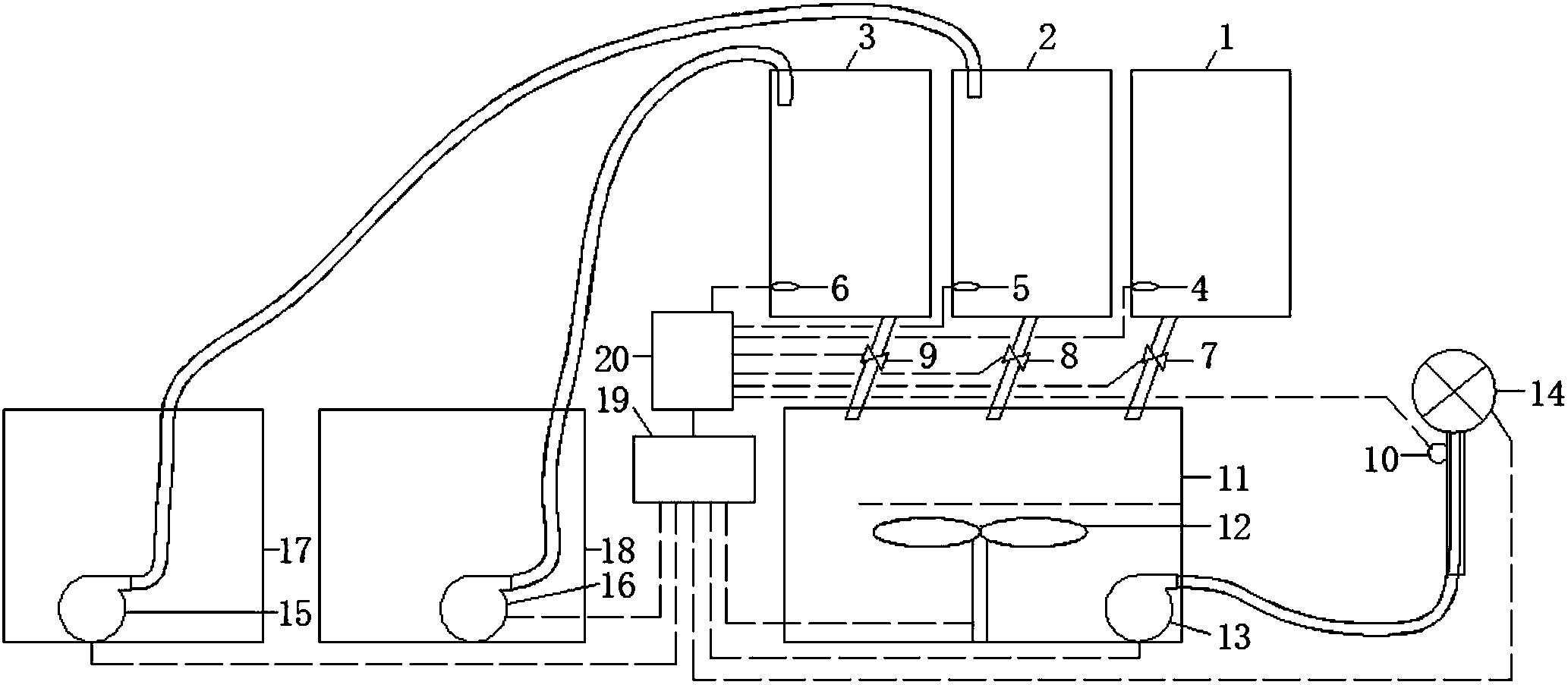

为实现上述目的，本实用新型一种渗滤液臭气处理系统，包括除臭剂稀释单元、传输喷雾单元和采集控制单元;
所述除臭剂稀释单元包括植物型除臭剂箱、用于储存渗滤液净化后清液的清液箱、用于将植物型除臭剂和清液混合的稀释池，以及位于稀释池内用于将稀释池中的稀释液搅拌均匀的搅拌装置;所述植物型除臭剂箱和清液箱位于稀 释池的上方，且植物型除臭剂箱和清液箱的下端均设有注入管，所述植物型除臭剂箱的注入管上设有第一阀门，所述清液箱的注入管上设有第二阀门;
所述传输喷雾单元包括位于稀释池内的输送泵、输送管道以及位于输送管道末端的若干高速旋转雾化器，所述若干高速旋转喷雾器位于垃圾处理场的各个地方，每个高速旋转雾化器下方设有支撑高速旋转雾化器的支架;
所述采集控制单元包括位于植物型除臭剂箱内的第一液位计、可拆卸安装于垃圾处理场的支架上的气味传感器，以及控制器，所述第一液位计、气味传感器、第一阀门和第二阀门分别与控制器电连接;所述控制器包括数据处理模块、控制模块、报警模块和无线传输模块，所述数据处理模块通过气味传感器获取的气味浓度分析计算植物型除臭剂和清液混合的比例和数量，所述控制模块用于控制各个阀门的打开和关闭，所述报警模块根据第一液位计采集的液位信息，当低于预设的植物型除臭剂液位阈值时进行报警，所述无线传输模块实现控制器和智能终端的无线通信，还用于实现智能终端的远程控制。
进一步地，所述清液池前端设有渗滤液处理单元，所述渗滤液处理单元包括渗滤液储存槽、用于处理渗滤液的渗滤液净化池、用于储存渗滤液净化后清液的清液池以及位于清液池内的清液输送泵，所述渗滤液储存槽通过管道连接渗滤液净化池的入口，所述渗滤液净化池的出口通过管道连接清液池入口，所述清液输送泵通过管道将清液池内的清液输送到清液箱。
进一步地，所述植物型除臭剂箱的下端还设有直接注入管，所述直接注入管的另一端位于渗滤液净化池上端，所述直接注入管上设有注入阀门。
进一步地，所述稀释池上方还设有雨水箱，所述雨水箱下端设有注水管，所述注水管上设有第三阀门，所述第三阀门与控制器电连接。
进一步地，所述清液箱内设有第二液位计，所述雨水箱内设有第三液位计所述第二液位计、第三液位计与控制器电连接。
进一步地，所述雨水箱前端设有雨水处理单元，所述雨水处理单元包括雨水采集模块、雨水过滤池以及雨水输送泵，所述雨水采集模块连接至雨水过滤 池的入口，所述雨水输送泵通过管道将雨水过滤池内的雨水输送到雨水箱。
进一步地，所述雨水采集模块包括弯曲的雨水收集管道，所述雨水收集管道的弯折处设有排沙孔，所述雨水收集管道与所述雨水过滤池入口连接。
进一步地，所述搅拌装置包括桨式搅拌器。
进一步地，所述采集控制单元还包括电源控制箱，所述控制器与电源控制箱电连接，所述电源控制箱与高速旋转雾化器、输送泵、雨水输送泵、清液输送泵和桨式搅拌器电连接。
进一步地，所述控制器采用型号为STM32F030C8T6的单片机。
由上述方案可知，本实用新型提供的一种渗滤液臭气处理系统，通过气味传感器采集气味的浓度，根据采集到的气味信息，通过渗滤液处理后的清液或者收集的雨水将植物型除臭剂稀释到所需浓度，并将稀释液喷洒在垃圾处理场上，还通过报警模块对植物型除臭剂液位低于预设阈值时进行报警;本系统节约了资源、降低了成本，系统简单，实现了精细化、智能化的控制。
