申请日2017.02.04
公开(公告)日2017.08.22
IPC分类号C02F7/00
摘要
本实用新型提供了一种防火预应力混凝土双T板的污水处理池。它解决了现有污水处理池中的曝气器采用固定式结构，无法对整个池体进行曝气，处理效果差等技术问题。本防火预应力混凝土双T板的污水处理池，包括池体，池体上设置有曝气装置，曝气装置包括风机、输风管和若干曝气管，输风管水平设置在池体中，输风管与一能带动其水平移动的移动机构相连，输风管一端为封闭端，输风管另一端通过连接软管和风机相连通，若干曝气管设置在输风管侧部，曝气管上开设有若干曝气孔。本实用新型具有处理效果好的优点。
权利要求书
1.防火预应力混凝土双T板的污水处理池，包括池体，其特征在于，所述池体上设置有曝气装置，曝气装置包括风机、输风管和若干曝气管，输风管水平设置在池体中，输风管与一能带动其水平移动的移动机构相连，输风管一端为封闭端，输风管另一端通过连接软管和风机相连通，若干曝气管设置在输风管侧部，曝气管上开设有若干曝气孔，移动机构包括导轨、滑块、齿轮、齿条、伺服电机、安装板和升降条，导轨水平固定在池体上，滑块设置在导轨上，齿条固定在池体上，且齿条和导轨相互平行，伺服电机固定在滑块上，齿轮固定在伺服电机的输出轴上，且齿轮与齿条相啮合，安装板固定在滑块上，升降条通过一提升机构设置在安装板上，输风管通过一连接结构和升降条相连。
2.根据权利要求1所述的防火预应力混凝土双T板的污水处理池，其特征在于，所述提升机构包括导杆、导套、限位块、钢丝绳、收纳轮和步进电机，导杆上端固定在安装板上，导杆下端和限位板相连，导套设置在导杆上，升降条固定在导套上，步进电机固定在安装板上，收纳轮固定在步进电机的输出轴上，钢丝绳一端固定在收纳轮上，钢丝绳另一端和升降条中部相连。
3.根据权利要求2所述的防火预应力混凝土双T板的污水处理池，其特征在于，所述安装板上固定有若干导向轮。
4.根据权利要求3所述的防火预应力混凝土双T板的污水处理池，其特征在于，所述连接结构包括弹簧、振动电机和连接板，弹簧一端和升降条相连，弹簧另一端和连接板相连，连接板通过定位杆和输风管相连，振动电机固定在连接板上。
5.根据权利要求1所述的防火预应力混凝土双T板的污水处理池，其特征在于，所述导轨一端上固定有第一限位块，导轨另一端上固定有第二限位块。
6.根据权利要求1所述的防火预应力混凝土双T板的污水处理池，其特征在于，所述安装板上还设置有能提示连接软管工作异常的提示机构。
7.根据权利要求6所述的防火预应力混凝土双T板的污水处理池，其特征在于，所述提示机构包括警灯、压力传感器和控制器，压力传感器设置在连接软管上，警灯固定在安装板上，警灯和压力传感器均与该控制器相连。
说明书
防火预应力混凝土双T板的污水处理池
技术领域
本实用新型涉及一种污水处理池，特别是一种防火预应力混凝土双T板的污水处理池。
背景技术
预制预应力混凝土双T板(以下简称“双T板”)是一种先张法预应力混凝土构件，由受压翼缘和两排腹板组成，因其横截面呈两个“T”形而得名。双T板一般采用高强预应力筋和高强混凝土制成，其横截面受力合理，自重轻、承载力大，可以广泛应用于大跨度、重荷载的结构中。在双T板的生产过程中，用清水清洗相关配套设备时会产生大量的废水，该污水按处理程度划分，可分为一级、二级和三级处理。一级处理，主要去除污水中呈悬浮状态的固体污染物质;二级处理，主要去除污水中呈胶体和溶解状态的有机污染物质，去除率可达90%以上，使有机污染物达到排放标准;三级处理，进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。
经检索，如中国专利文献公开了一种污水处理池【申请号：201510811709.4;公开号：CN 105254013A】。这种污水处理池，其特征在于，包括：曝气池和填充在所述曝气池内部的多个生物填料，所述生物填料能够允许微生物吸附着床、分解污水内的污染物，所述曝气池能够由下到上向其内部吹入气体。
该专利申请中公开的污水处理池虽然可使气体气泡更细更小，但是，该污水处理池中的曝气器采用固定式结构，无法对整个池体进行曝气，处理效果差，因此，设计出一种防火预应力混凝土双T板的污水处理池是很有必要的。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种防火预应力混凝土双T板的污水处理池，该污水处理池具有处理效果好的特点。

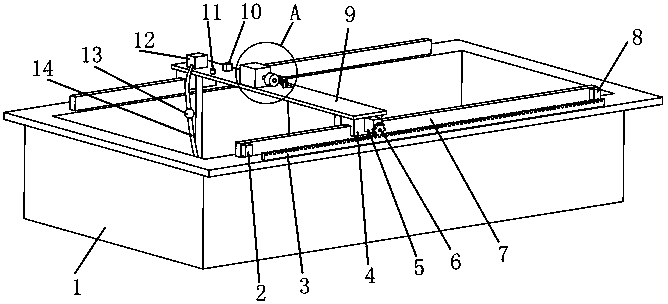

本实用新型的目的可通过下列技术方案来实现：防火预应力混凝土双T板的污水处理池，包括池体，其特征在于，所述池体上设置有曝气装置，曝气装置包括风机、输风管和若干曝气管，输风管水平设置在池体中，输风管与一能带动其水平移动的移动机构相连，输风管一端为封闭端，输风管另一端通过连接软管和风机相连通，若干曝气管设置在输风管侧部，曝气管上开设有若干曝气孔，移动机构包括导轨、滑块、齿轮、齿条、伺服电机、安装板和升降条，导轨水平固定在池体上，滑块设置在导轨上，齿条固定在池体上，且齿条和导轨相互平行，伺服电机固定在滑块上，齿轮固定在伺服电机的输出轴上，且齿轮与齿条相啮合，安装板固定在滑块上，升降条通过一提升机构设置在安装板上，输风管通过一连接结构和升降条相连。
本实用新型的工作原理如下：当需要对池体进行曝气时，通过风机将外界空气首先输送到连接软管中，接着输送到输风管中，最后输送到曝气管中，对池体进行曝气，控制伺服电机的输出轴转动，伺服电机的输出轴带动齿轮转动，齿轮与齿条相啮合，并使滑块沿着导轨来回移动，滑块带动安装板来回移动，安装板使输风管来回移动，输风管带动曝气管来回移动，可将空气输送到整个池体中，处理效果好。
所述提升机构包括导杆、导套、限位板、钢丝绳、收纳轮和步进电机，导杆上端固定在安装板上，导杆下端和限位板相连，导套设置在导杆上，升降条固定在导套上，步进电机固定在安装板上，收纳轮固定在步进电机的输出轴上，钢丝绳一端固定在收纳轮上，钢丝绳另一端和升降条中部相连。
当需要对曝气管进行维修时，控制步进电机的输出轴转动，步进电机的输出轴带动收纳轮转动，收纳轮使钢丝绳变短，钢丝绳带动导套沿着导杆向上移动，导套带动升降条向上移动，升降条使输风管向上移动，输风管带动曝气管向上移动，可将曝气管提升到池体上方，便于对其进行维修，维修方便。
所述安装板上固定有若干导向轮。
采用以上结构，通过导向轮可对钢丝绳进行导向。
所述连接结构包括弹簧、振动电机和连接板，弹簧一端和升降条相连，弹簧另一端和连接板相连，连接板通过定位杆和输风管相连，振动电机固定在连接板上。
采用以上结构，对曝气管维修时，开启振动电机，振动电机使连接板上下振动，连接板带动输风管上下振动，输风管带动曝气管上下振动，可使曝气管上的污泥掉落。
所述导轨一端上固定有第一限位块，导轨另一端上固定有第二限位块。
采用以上结构，通过第一限位块和第二限位块可对滑块上下移动时进行限位，限位方便。
所述安装板上还设置有能提示连接软管工作异常的提示机构。
采用以上结构，通过提示机构可对连接软管工作异常进行提示。
所述提示机构包括警灯、压力传感器和控制器，压力传感器设置在连接软管上，警灯固定在安装板上，警灯和压力传感器均与该控制器相连。
采用以上结构，通过压力传感器检测到连接软管中压力异常，压力传感器将信号传递给控制器，控制器控制警灯工作，警灯发出提示光，提示直观。
与现有技术相比，本防火预应力混凝土双T板的污水处理池具有以下有优点：
1、本实用新型中通过曝气管对池体进行曝气，伺服电机的输出轴带动齿轮转动，齿轮与齿条相啮合使滑块来回移动，滑块带动安装板来回移动，安装板使曝气管来回移动，可将空气输送到整个池体中，处理效果好。
2、通过步进电机使曝气管向上移动，可将曝气管提升到池体上方，便于对其进行维修，维修方便。
3、通过压力传感器检测到连接软管中压力异常，压力传感器将信号传递给控制器，控制器控制警灯发出提示光，提示直观。
