申请日2017.02.04
公开(公告)日2017.08.22
IPC分类号B01D29/58; B01D29/03; B01D29/60; B01D29/72; B01D29/96
摘要
本实用新型提供了一种抗酸碱预应力混凝土双T板的废水清理装置。它解决了现有新型污水过滤装置中斜挡板采用固定式结构，无法对其进行清理，工作稳定性差等技术问题。本抗酸碱预应力混凝土双T板的废水清理装置，包括机架，机架一端固定有废水池，机架另一端固定有清理箱，清理箱内还依次设置有过滤板和过滤网，过滤板上开设有若干过滤孔，过滤板与一能带动其上下升降的升降机构相连，升降机构包括导轨、滑块和气缸，导轨竖直固定在机架上，滑块设置在导轨上，气缸的缸体固定在机架上，气缸的活塞杆端部和滑块相连，过滤板通过连杆固定在滑块上;机架上还设置有能提示过滤板异常的提示机构。本实用新型具有清理可靠的优点。
权利要求书
1.抗酸碱预应力混凝土双T板的废水清理装置，包括机架，其特征在于，所述机架一端固定有废水池，机架另一端固定有清理箱，清理箱上部具有开口，清理箱侧壁的上方开设有进水口，清理箱侧壁的上方开设有进水口，进水口通过输送管和废水池相连通，输送管中设置有输送泵，清理箱侧壁的下方开设有出水口，清理箱内还依次设置有过滤网和过滤板，且过滤网位于过滤板下方，过滤板上开设有若干过滤孔，过滤板与一能带动其上下升降的升降机构相连，升降机构包括导轨、滑块和气缸，导轨竖直固定在机架上，滑块设置在导轨上，气缸的缸体固定在机架上，气缸的缸体竖直向下，气缸的活塞杆端部和滑块相连，过滤板通过连杆固定在滑块上;机架上还设置有能提示过滤板异常的提示机构。
2.根据权利要求1所述的抗酸碱预应力混凝土双T板的废水清理装置，其特征在于，所述过滤板上还固定有振动电机。
3.根据权利要求1所述的抗酸碱预应力混凝土双T板的废水清理装置，其特征在于，所述提示机构包括呈弹性的检测板、行程开关和警灯，行程开关通过一调节机构设置在清理箱内壁上，且行程开关位于过滤板和过滤网之间，检测板一端固定在清理箱内壁上，检测板另一端为工作端，且工作端能与行程开关相接触，行程开关通过线路与警灯相连。
4.根据权利要求3所述的抗酸碱预应力混凝土双T板的废水清理装置，其特征在于，所述调节机构包括导杆、导套、步进电机和钢丝绳，导杆固定在清理箱内壁上，导套设置在导杆上，行程开关通过定位杆固定在导套上，步进电机固定在机架上，步进电机的输出轴一端和钢丝绳相连，钢丝绳另一端穿过清理箱和导套相连。
5.根据权利要求4所述的抗酸碱预应力混凝土双T板的废水清理装置，其特征在于，所述清理箱上还固定有若干导向轮。
6.根据权利要求1所述的抗酸碱预应力混凝土双T板的废水清理装置，其特征在于，所述过滤网的数量为三个。
7.根据权利要求5所述的抗酸碱预应力混凝土双T板的废水清理装置，其特征在于，所述机架上还固定有控制器，输送泵、气缸、行程开关和警灯均与该控制器相连。
8.根据权利要求1所述的抗酸碱预应力混凝土双T板的废水清理装置，其特征在于，所述清理箱上还开设有检查孔，检查孔处固定有透明的玻璃板。
说明书
抗酸碱预应力混凝土双T板的废水清理装置
技术领域
本实用新型涉及一种废水清理装置，特别是一种抗酸碱预应力混凝土双T板的废水清理装置。
背景技术
预制预应力混凝土双T板(以下简称“双T板”)是一种先张法预应力混凝土构件，由受压翼缘和两排腹板组成，因其横截面呈两个“T”形而得名。双T板一般采用高强预应力筋和高强混凝土制成，其横截面受力合理，自重轻、承载力大，可以广泛应用于大跨度、重荷载的结构中。在双T板的制作过程中，会生产大量的废水，通过废水清理装置可使水资源重复利用，避免了水资源的浪费。
经检索，如中国专利文献公开了一种新型污水过滤装置【申请号：201510287791.5;公开号：CN 104922975A】。这种新型污水过滤装置，包括支架和过滤器壳体，在过滤器壳体的左侧侧壁的上方及右侧侧壁的下方分别设有进水口和出水口，在进水口的下方设有方向从左到右斜向下的斜挡板，在斜挡板上开设有均匀分布的圆孔，在斜挡板下方设有锥形支架，在锥形支架的上端设有双层 金属滤网，在锥形支架的下端设有尼龙滤网，在锥形支架的下方还设有圆柱形过滤筒体，在圆柱形过滤筒体的底端还连接有用于驱动圆柱形过滤筒体转动的筒体驱动机构。
该专利中公开的新型污水过滤装置虽然清理废水杂物简单、方便，但是该新型污水过滤装置中斜挡板采用固定式结构，无法对其进行清理，工作稳定性差，因此，设计出一种抗酸碱预应力混凝土双T板的废水清理装置是很有必要的。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种抗酸碱预应力混凝土双T板的废水清理装置，该废水清理装置具有清理可靠的特点。

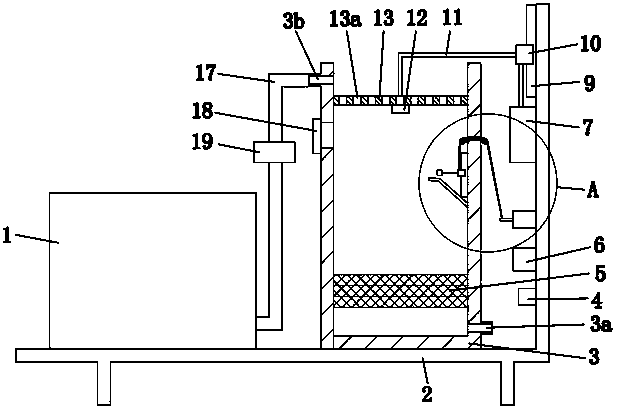

本实用新型的目的可通过下列技术方案来实现：抗酸碱预应力混凝土双T板的废水清理装置，包括机架，其特征在于，所述机架一端固定有废水池，机架另一端固定有清理箱，清理箱上部具有开口，清理箱侧壁的上方开设有进水口，进水口通过输送管和废水池相连通，输送管中设置有输送泵，清理箱侧壁的下方开设有出水口，清理箱内还依次设置有过滤网和过滤板，且过滤网位于过滤板下方，过滤板上开设有若干过滤孔，过滤板与一能带动其上下升降的升降机构相连，升降机构包括导轨、滑块和气缸，导轨竖直固定在机架上，滑块设置在导轨上，气缸的缸体固定在机架上，气缸的缸体竖直向下，气缸的活塞杆端部和滑块相连，过滤板通过连杆固定在滑块上;机架上还设置有能提示过滤板异常的提示机构。
本废水清理装置的工作原理如下：开启输送泵，通过输送管将废水池中的废水从进水口输送到清理箱内，通过过滤板将废水中较大的颗粒过滤掉，通过过滤网将废水中较小的颗粒过滤掉，过滤好的废水从出水口输出，通过提示机构提示过滤板异常，控制气缸的活塞杆带动滑块向上移动，滑块带动连杆向上移动，连杆带动过滤板向上移动，使过滤板位于清理箱外，将过滤板清理完后，送回清理箱内，可确保对废水的正常清理，清理可靠。
所述过滤板上还固定有振动电机。
采用以上结构，通过振动电机的振动作用，可避免废水中较大的颗粒将过滤板上的过滤孔堵住，疏通作用好。
所述提示机构包括呈弹性的检测板、行程开关和警灯，行程开关通过一调节机构设置在清理箱内壁上，且行程开关位于过滤板和过滤网之间，检测板一端固定在清理箱内壁上，检测板另一端为工作端，且工作端能与行程开关相接触，行程开关通过线路与警灯相连。
采用以上结构，通过调节机构使行程开关处于适当位置，过滤板过滤废水异常时，检测板的工作端在弹力的作用下，触碰到行程开关，行程开关触发警灯亮起;当过滤板过滤废水正常时，检测板的工作端在废水的冲击下，使其不会弹起触碰到行程开关，警灯也不会亮起，这样能快速了解过滤板是否有异常，提示作用好。
所述调节机构包括导杆、导套、步进电机和钢丝绳，导杆固定在清理箱内壁上，导套设置在导杆上，行程开关通过定位杆固定在导套上，步进电机固定在机架上，步进电机的输出轴一端和钢丝绳相连，钢丝绳另一端穿过清理箱和导套相连。
采用以上结构，当需要调节行程开关的位置时，控制步进电机的输出轴转动，步进电机的输出轴带动钢丝绳转动，钢丝绳带动导套沿着导杆上下移动，导套带动定位杆上下移动，定位杆带动行程开关上下移动，使行程开关处于合适位置，调节方便。
所述清理箱上还固定有若干导向轮。
采用以上结构，通过导向轮可对钢丝绳进行导向，也可使钢丝绳转动阻力小，导向作用好。
所述过滤网的数量为三个。
采用以上结构，通过三个过滤网的过滤作用，使废水清理彻底、干净，过滤作用好。
所述机架上还固定有控制器，输送泵、气缸、行程开关和警灯均与该控制器相连。
采用以上结构，通过控制器可控制输送泵、气缸、行程开关和警灯动作，智能化程度高。
所述清理箱上还开设有检查孔，检查孔处固定有透明的玻璃板。
采用以上结构，通过检查孔处的透明玻璃能清楚的观察到清理箱内的状况，观察作用好。
与现有技术相比，本抗酸碱预应力混凝土双T板的废水清理装置具有以下优点：
1、本实用新型中通过气缸的活塞杆带动滑块向上移动，滑块带动连杆向上移动，连杆带动过滤板向上移动，使过滤板位于清理箱外，将过滤板清理完后，送回清理箱内，可确保对废水的正常过滤，清理可靠。
2、过滤板上还固定有振动电机，采用以上结构，通过振动电机的振动作用，可避免废水中较大的颗粒将过滤板上的过滤孔堵住，疏通作用好。
3、清理箱上还固定有若干导向轮，采用以上结构，通过导向轮可对钢丝绳进行导向，也可使钢丝绳转动阻力小，导向作用好。
4、机架上还固定有控制器，输送泵、气缸、行程开关和警灯均与该控制器相连，采用以上结构，通过控制器可控制输送泵、气缸、行程开关和警灯动作，智能化程度高。
