申请日2017.03.16
公开(公告)日2017.10.13
IPC分类号C02F9/02; C02F1/44
摘要
本实用新型公开了一种反渗透水处理设备,包括石英砂过滤器、活性炭过滤器、精密过滤器和安装架,所述石英砂过滤器的左侧通过管道连接有第一水泵,所述石英砂过滤器、活性炭过滤器和精密过滤器之间通过管道连通,所述精密过滤器的右侧通过管道连接有第二水泵,所述第二水泵的右侧通过管道连接有连通管,所述安装架的前部设有配电控制箱,所述安装架的内部设有横板,所述横板的上端设有安装座,所述安装座的内部安装有反渗透管,所述反渗透管的左侧通过连通管连接,本实用新型经由石英砂过滤器过滤、活性炭过滤器对该水进行除异味和精密过滤器对水进行相对细致的粗略处理,减轻了后续反渗透管的处理压力和负载。

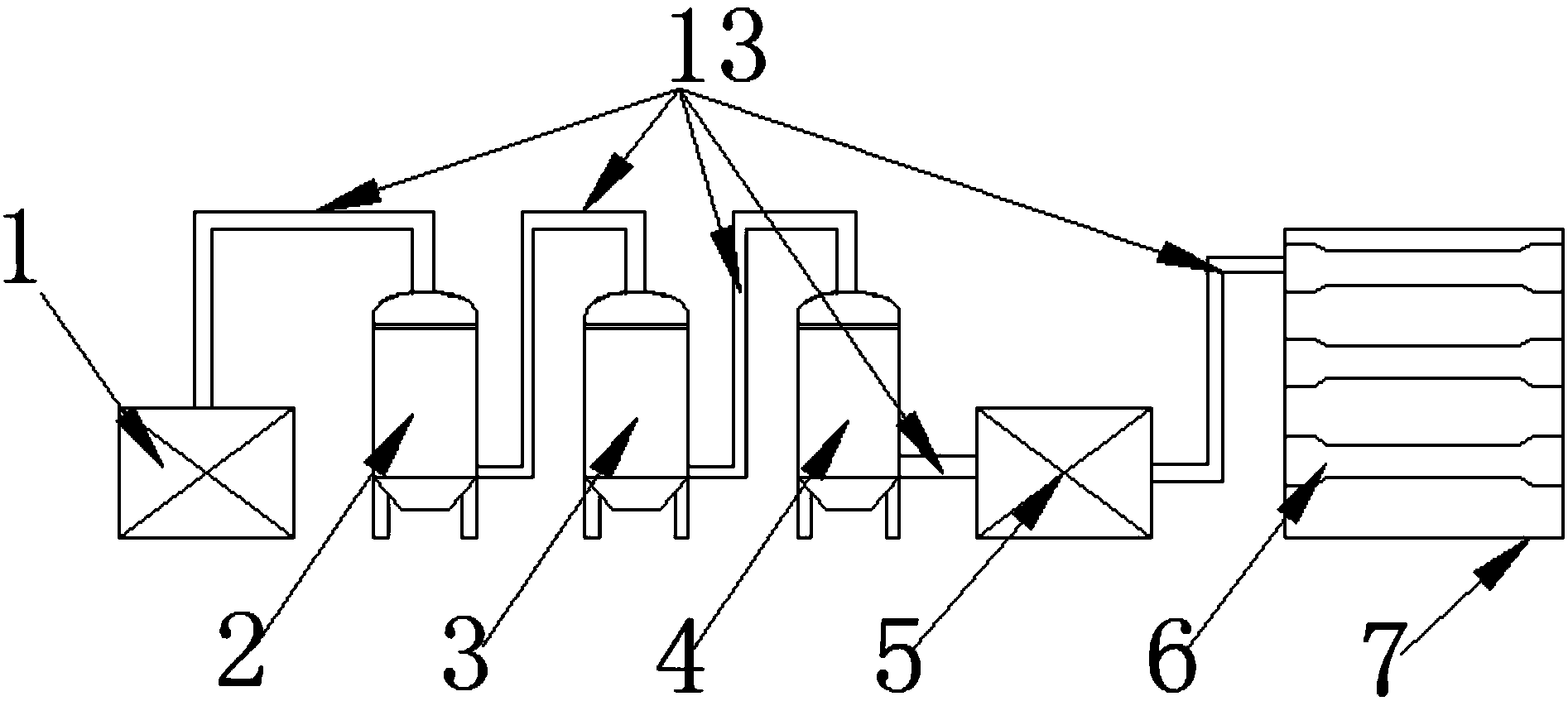

摘要附图
权利要求书
1.一种反渗透水处理设备,包括石英砂过滤器(2)、活性炭过滤器(3)、精密过滤器(4)和安装架(7),其特征在于:所述石英砂过滤器(2)的左侧通过管道(13)连接有第一水泵(1),所述石英砂过滤器(2)、活性炭过滤器(3)和精密过滤器(4)之间通过管道(13)连通,所述精密过滤器(4)的右侧通过管道(13)连接有第二水泵(5),所述第二水泵(5)的右侧通过管道(13)连接有连通管(11),所述安装架(7)的前部设有配电控制箱(9),所述安装架(7)的内部设有横板(8),所述横板(8)的上端设有安装座(10),所述安装座(10)的内部安装有反渗透管(6),所述反渗透管(6)的左侧通过连通管(11)连接。
2.根据权利要求1所述的一种反渗透水处理设备,其特征在于:所述安装架(7)的底部设置支腿架(12)。
3.根据权利要求1所述的一种反渗透水处理设备,其特征在于:所述横板(8)为等距设置。
4.根据权利要求1所述的一种反渗透水处理设备,其特征在于:所述安装座(10)居中位于横板(8)的上端。
5.根据权利要求1所述的一种反渗透水处理设备,其特征在于:所述反渗透管(6)的内部设有多级反渗透单元。
6.根据权利要求1所述的一种反渗透水处理设备,其特征在于:所述管道(13)的连接均处设有密封垫。
说明书
一种反渗透水处理设备
技术领域
本实用新型涉及水处理设备技术领域,具体为一种反渗透水处理设备。
背景技术
水在户外、草原、高原等特殊场合的需求量较大,然而受环境因素影响,这类场合虽然有丰富的溪水、井水、泉水、湖水,但这些多为天然水,在流动过程中容易受到微生物、灰尘的污染,因此无法直接饮用,长期饮用,会影响身体健康,为此,我们推出一种反渗透水处理设备。
实用新型内容
本实用新型的目的在于提供一种反渗透水处理设备,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种反渗透水处理设备,包括石英砂过滤器、活性炭过滤器、精密过滤器和安装架,所述石英砂过滤器的左侧通过管道连接有第一水泵,所述石英砂过滤器、活性炭过滤器和精密过滤器之间通过管道连通,所述精密过滤器的右侧通过管道连接有第二水泵,所述第二水泵的右侧通过管道连接有连通管,所述安装架的前部设有配电控制箱,所述安装架的内部设有横板,所述横板的上端设有安装座,所述安装座的内部安装有反渗透管,所述反渗透管的左侧通过连通管连接。
优选的,所述安装架的底部设置支腿架。
优选的,所述横板为等距设置。
优选的,所述安装座居中位于横板的上端。
优选的,所述反渗透管的内部设有多级反渗透单元。
优选的,所述管道的连接均处设有密封垫。
与现有技术相比,本实用新型的有益效果是:本实用新型经由石英砂过滤器过滤、活性炭过滤器对该水进行除异味和精密过滤器对水进行相对细致的粗略处理,将水中肉眼可见的杂质,如泥沙、铁锈等除去,降低水浊度的同时,也减轻了后续反渗透管的处理压力和负载,避免这些较大粒径杂质堵塞反渗透管的过滤膜,在精密过滤器后方还设置有反渗透管,反渗透管进行了多道处理,且该种连接方式,将多级处理进行叠加和组合,占用空间小,各部件利用率高
