申请日2017.03.16
公开(公告)日2017.10.13
IPC分类号C02F9/14; C02F3/28; C02F103/20
摘要
本实用新型公开了一种一体式养殖场废水生物处理反应器，包括处理罐本体，所述处理罐本体的底部外侧焊接有支腿，所述处理罐本体的内部上端固定安装有厌氧反应器，所述处理罐本体的左侧底端通过固定座固定安装有提升泵，所述提升泵的进水端通过管道连接有过滤格栅，所述处理罐本体的顶部镶嵌有抽风机，所述抽风机的顶部焊接有气体收集管道，所述处理罐本体的内部右侧底端活动连接有活性碳过滤层，所述活性碳过滤层的右侧设有出水管道，所述处理罐本体的底部设有排污口。该装置结构设计简单合理，操作方便，一体式设计占地面积小，适用范围广，污水处理效果好，安全稳定，有利于推广和普及。

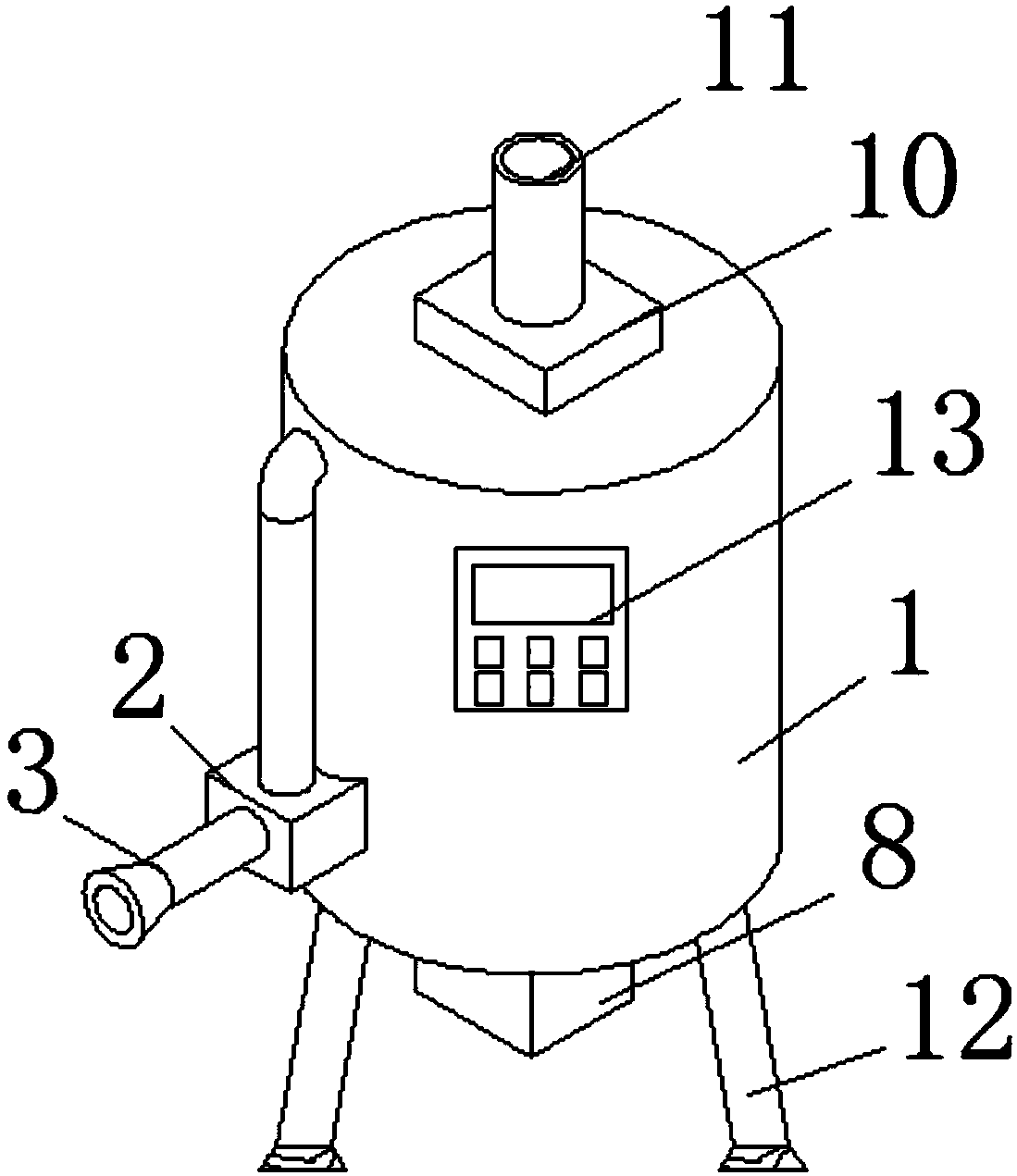

摘要附图
权利要求书
1.一种一体式养殖场废水生物处理反应器，包括处理罐本体(1)，其特征在于：所述处理罐本体(1)的底部外侧焊接有支腿(12)，所述处理罐本体(1)的内部上端固定安装有厌氧反应器(4)，所述处理罐本体(1)的左侧底端通过固定座固定安装有提升泵(2)，所述提升泵(2)的进水端通过管道连接有过滤格栅(3)，所述提升泵(2)的出水端通过管道贯穿处理罐本体(1)与厌氧反应器(4)固定连接，所述处理罐本体(1)的顶部镶嵌有抽风机(10)，所述抽风机(10)的顶部焊接有气体收集管道(11)，所述处理罐本体(1)的内部右侧底端活动连接有活性碳过滤层(5)，所述活性碳过滤层(5)的右侧设有出水管道(6)，所述处理罐本体(1)的内部右侧位于活性碳过滤层(5)的顶部设有消毒液投放口(7)，所述处理罐本体(1)的底部设有排污口(8)，且排污口(8)的内部顶端设有电磁阀(9)，所述处理罐本体(1)的正面上端镶嵌有PLC控制电箱(13)，所述提升泵(2)、电磁阀(9)和抽风机(10)均与PLC控制电箱(13)电性连接。
2.根据权利要求1所述的一种一体式养殖场废水生物处理反应器，其特征在于：所述处理罐本体(1)的底部从左到右向下倾斜10-15度。
3.根据权利要求1所述的一种一体式养殖场废水生物处理反应器，其特征在于：所述厌氧反应器(4)包括反应器本体(41)，所述反应器本体(41)的内部顶端固定设有折流板(42)，所述反应器本体(41)的内部底端固定设有挡板(43)，所述反应器本体(41)的左侧设有进水口(44)，所述反应器本体(41)的底部设有出水口(45)。
4.根据权利要求3所述的一种一体式养殖场废水生物处理反应器，其特征在于：所述折流板(42)等距离至少设有4组，且折流板(42)和挡板(43)相互交错设置。
5.根据权利要求1所述的一种一体式养殖场废水生物处理反应器，其特征在于：所述出水管道(6)的顶部设有手动调节阀。
6.根据权利要求1所述的一种一体式养殖场废水生物处理反应器，其特征在于：所述支腿(12)等角度至少设有三组，且支腿(12)的底部粘贴有减震橡胶垫。
说明书
一种一体式养殖场废水生物处理反应器
技术领域
本实用新型属于污水处理技术领域，具体涉及一种一体式养殖场废水生物处理反应器。
背景技术
随着我国畜禽养殖的飞速发展，我国的禽肉、猪肉、鸡蛋产量持续增加，规模化养殖场能够降低养殖场成本，增加经济收入。但是规模化也造成了养殖场的粪尿过度集中，让养殖场周围环境承受着巨大压力。养殖场废水的污染形势十分严峻，如何高效的处理养殖场废水，避免废水的肆意排放对水体和土壤造成的污染已经成为一个迫在眉睫的主要问题。
但是现有技术中的养殖场废水生物处理装置结构复杂，占地面积大，操作麻烦，适用范围受到限制，不适合广泛的推广和普及。
实用新型内容
本实用新型的目的在于提供一种一体式养殖场废水生物处理反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体式养殖场废水生物处理反应器，包括处理罐本体，所述处理罐本体的底部外侧焊接有支腿，所述处理罐本体的内部上端固定安装有厌氧反应器，所述处理罐本体的左侧底端通过固定座固定安装有提升泵，所述提升泵的进水端通过管道连接有过滤格栅，所述提升泵的出水端通过管道贯穿处理罐本体与厌氧反应器固定连接，所述处理罐本体的顶部镶嵌有抽风机，所述抽风机的顶部焊接有气体收集管道，所述处理罐本体的内部右侧底端活动连接有活性碳过滤层，所述活性碳过滤层的右侧设有出水管道，所述处理罐本体的内部右侧位于活性碳过滤层的顶部设有消毒液投放口，所述处理罐本体的底部设有排污口，且排污口的内部顶端设有电磁阀，所述处理罐本体的正面上端镶嵌有PLC控制电箱，所述提升泵、电磁阀和抽风机均与PLC控制电箱电性连接。
优选的，所述处理罐本体的底部从左到右向下倾斜10-15度。
优选的，所述厌氧反应器包括反应器本体，所述反应器本体的内部顶端固定设有折流板，所述反应器本体的内部底端固定设有挡板，所述反应器本体的左侧设有进水口，所述反应器本体的底部设有出水口。
优选的，所述折流板等距离至少设有组，且折流板和挡板相互交错设置。
优选的，所述出水管道的顶部设有手动调节阀。
优选的，所述支腿等角度至少设有三组，且支腿的底部粘贴有减震橡胶垫。
本实用新型的技术效果和优点：该一体式养殖场废水生物处理反应器，结构设计简单合理，操作方便，占地面积小，通过过滤格栅可以有效的把养殖场废水在被提升泵传送到处理罐本体内部之前先对废水进行预处理，折流式的厌氧反应器可以提高养殖场废水的处理效果，同时延长了废水处理的时间使在单个反应器中进行两相或多相的处理，保证废水处理的质量，厌氧反应器反应时产生的气体被抽风机吸除进入气体收集管道进行收集，处理罐本体的内部底端可以作为沉淀池和消毒池使用，最后经过活性碳过滤层对废水过滤从出水管道排出，处理罐本体的内部底端存留的固体废渣可以通过排污口排出，安全稳定，适用范围广，有利于推广和普及。
