申请日2017.03.17
公开(公告)日2017.10.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种实现二次过滤的污水处理车，所述污水处理车包括：车体、分离箱、抽污泵、污水箱、搅拌箱、药水箱和叠螺机，所述分离箱、抽污泵、污水箱、搅拌箱、药水箱和叠螺机均设于所述车体上，所述分离箱、抽污泵、污水箱、搅拌箱和叠螺机依次连通，所述搅拌箱和污水箱连通，所述分离箱中设有滚筒，所述滚筒连接进污口，所述滚筒的侧面设有若干第一过滤孔，所述污水箱中设有过滤网，所述过滤网上设有若干第二过滤孔。本实用新型通过在车体上设置各部件，能够灵活地实现污水处理，并且通过二次过滤，能够进一步过滤较大的污物，保证较大的污物能够被有效滤除，从而提高了药水对污水处理的效率。

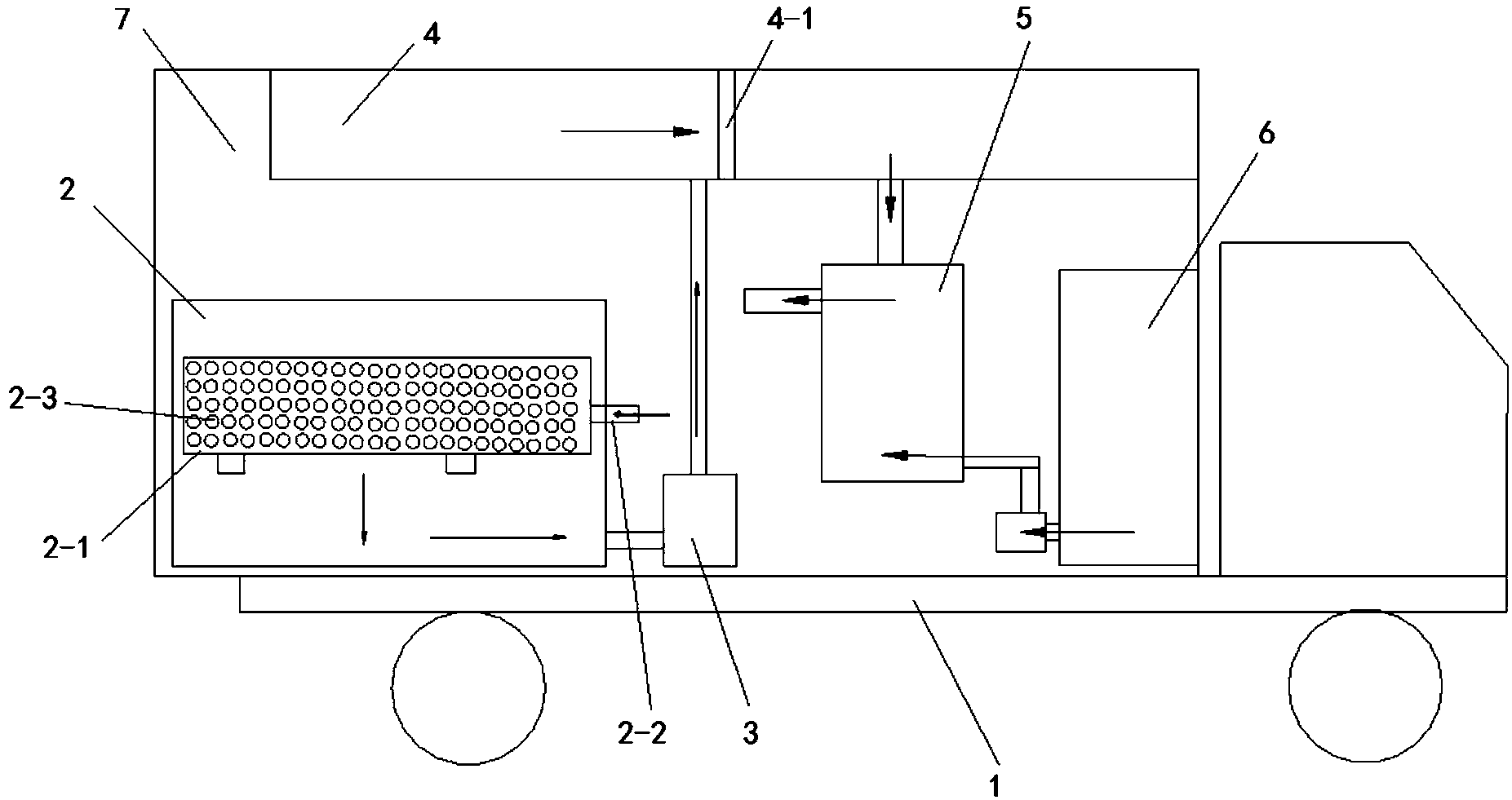

摘要附图
权利要求书
1.一种实现二次过滤的污水处理车，其特征在于，所述污水处理车包括：车体、分离箱、抽污泵、污水箱、搅拌箱、药水箱和叠螺机，所述分离箱、抽污泵、污水箱、搅拌箱、药水箱和叠螺机均设于所述车体上，所述分离箱、抽污泵、污水箱、搅拌箱和叠螺机依次连通，所述搅拌箱和污水箱连通，所述分离箱中设有滚筒，所述滚筒连接进污口，所述滚筒的侧面设有若干第一过滤孔，所述污水箱中设有过滤网，所述过滤网上设有若干第二过滤孔。
2.如权利要求1所述的污水处理车，其特征在于，所述第一过滤孔的直径大于所述第二过滤孔的直径。
3.如权利要求1所述的污水处理车，其特征在于，所述药水箱中盛放有絮凝剂。
4.如权利要求1～3中任一项所述的污水处理车，其特征在于，所述车体上设有集装箱，所述分离箱、抽污泵、污水箱、搅拌箱、药水箱和叠螺机均设于所述集装箱内。
5.如权利要求4所述的污水处理车，其特征在于，所述分离箱设于所述集装箱的底部，所述污水箱设于所述集装箱的顶部。
6.如权利要求4所述的污水处理车，其特征在于，所述搅拌箱所处位置的高度低于所述污水箱所处位置。
7.如权利要求4所述的污水处理车，其特征在于，所述进污口与进污管相连，所述进污管从所述集装箱中伸出。
8.如权利要求4所述的污水处理车，其特征在于，所述叠螺机设有排污口，且所述排污口与排污管相连，所述排污管从所述集装箱中伸出。
说明书
实现二次过滤的污水处理车
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种实现二次过滤的污水处理车。
背景技术
随着社会的进步，科技的发展，人类的生活物质条件也越来越丰富，生活垃圾也越来越多，生活用水储存量也在逐渐的减少，目前全球都在制定节约用水、水源重复利用的规划，人们日常生活中也是要将有限的水源重复利用，随之产生了很多污水处理装置，这些污水处理装置都有一定净化污水的功能。
但是传统污水处理装置是固定不动的，而污水要么是流动的，要么要渗入地表下，所以这种固定的设备在处理污水时会受到区域的限制，不能满足现行污水处理的需要，且大部分污水处理设备只能处理一种污水，处理之后的净水用途有限。
上述内容仅用于辅助理解本实用新型的技术方案，并不代表承认上述内容是现有技术。
实用新型内容
本实用新型的主要目的在于提供一种实现二次过滤的污水处理车，旨在解决现有技术中污水处理装置固定不动，设备在处理污水时具有局限性的技术问题。
为实现上述目的，本实用新型提供一种实现二次过滤的污水处理车，所述污水处理车包括：车体、分离箱、抽污泵、污水箱、搅拌箱、药水箱和叠螺机，所述分离箱、抽污泵、污水箱、搅拌箱、药水箱和叠螺机均设于所述车体上，所述分离箱、抽污泵、污水箱、搅拌箱和叠螺机依次连通，所述搅拌箱和污水箱连通，所述分离箱中设有滚筒，所述滚筒连接进污口，所述滚筒的侧面设有若干第一过滤孔，所述污水箱中设有过滤网，所述过滤网上设有若干第二过滤孔。
优选地，所述第一过滤孔的直径大于所述第二过滤孔的直径。
优选地，所述药水箱中盛放有絮凝剂。
优选地，所述车体上设有集装箱，所述分离箱、抽污泵、污水箱、搅拌箱、药水箱和叠螺机均设于所述集装箱内。
优选地，所述分离箱设于所述集装箱的底部，所述污水箱设于所述集装箱的顶部。
优选地，其特征在于所述搅拌箱所处位置的高度低于所述污水箱所处位置。
优选地，所述进污口与进污管相连，所述进污管从所述集装箱中伸出。
优选地，所述叠螺机设有排污口，且所述排污口与排污管相连，所述排污管从所述集装箱中伸出。
本实用新型通过在车体上设置各部件，能够灵活地实现污水处理，并且通过二次过滤，能够进一步过滤较大的污物，保证较大的污物能够被有效滤除，从而提高了药水对污水处理的效率。
