申请日2017.03.27
公开(公告)日2017.11.14
IPC分类号B01F7/16; C02F1/56
摘要
本实用新型公开了一种污水处理料剂的搅拌稀释装置，包括有槽体、搅拌组件、搅碎组件;搅碎组件包括有进料管、设置在进料管内的能够直线送料的第一旋转体、驱动第一旋转体转动的第一电机，第一旋转体的端部穿出进料管延伸至槽体的上方;进料管包括有上下连通的上管体和下管体，上管体呈上宽下窄的漏斗状，下管体呈圆筒状，第一旋转体设置在下管体内。通过在进料管内添加PAM固体，然后在第一旋转体的旋转搅拌下搅碎，并通过第一旋转体运送至槽体中;通过上管体和下管体的设置，使得PAM固体能够在上管体存料、下管体搅拌送料，分体储存PAM固体使得存料不会干扰送料;搅碎之后在通过搅拌组件进行稀释，效率更高。
权利要求书

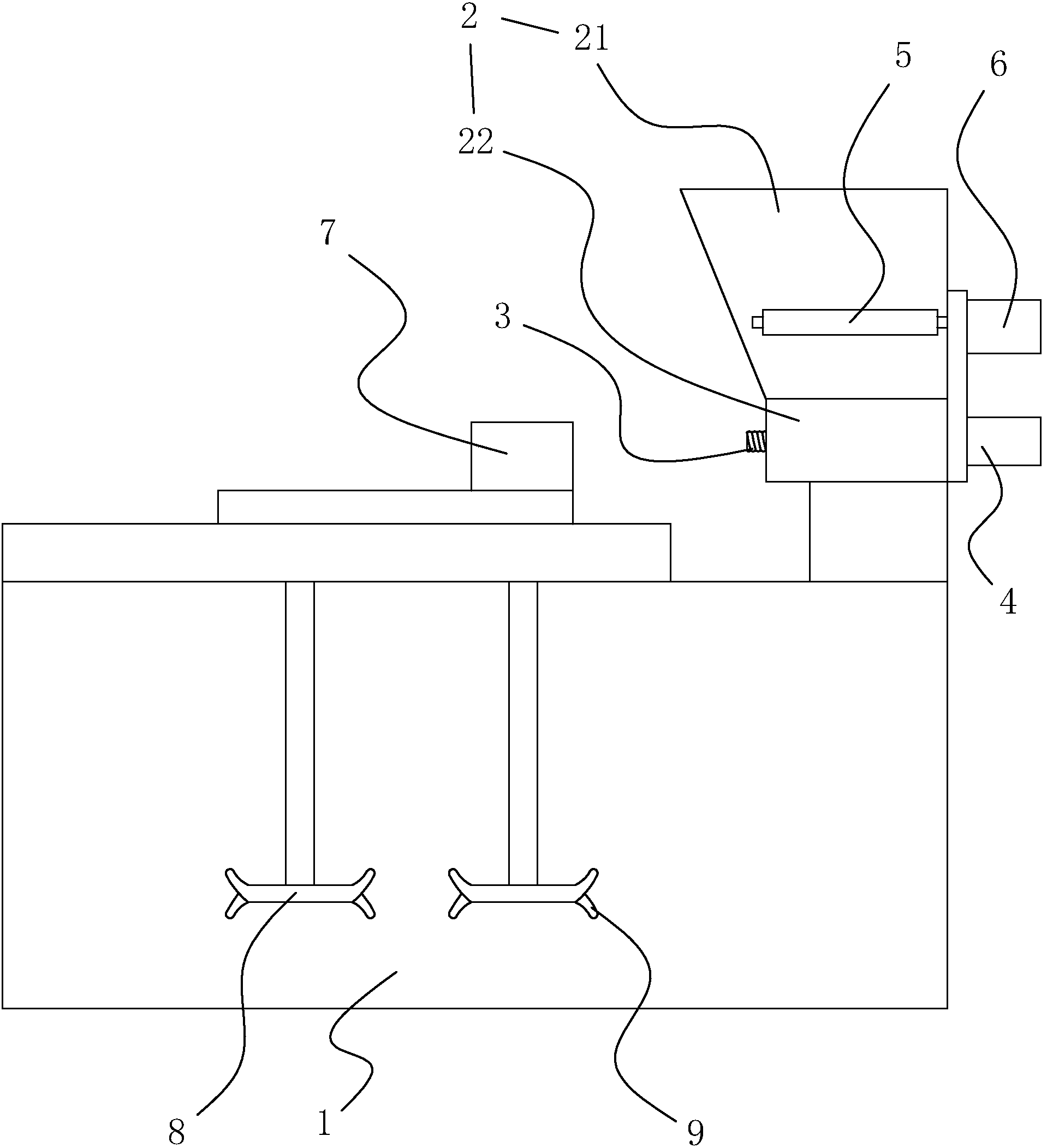

1.一种污水处理料剂的搅拌稀释装置，其特征在于，包括有槽体(1)、在槽体(1)内搅拌料剂的搅拌组件、架设在槽体(1)上的搅碎组件;搅碎组件包括有进料管(2)、设置在进料管(2)内的能够直线送料的第一旋转体(3)、驱动第一旋转体(3)转动的第一电机(4)，第一旋转体(3)的端部穿出进料管(2)延伸至槽体(1)的上方;进料管(2)包括有上下连通的上管体(21)和下管体(22)，上管体(21)呈上宽下窄的漏斗状，下管体(22)呈圆筒状，第一旋转体(3)设置在下管体(22)内。
2.根据权利要求1所述的一种污水处理料剂的搅拌稀释装置，其特征在于，所述搅碎组件还包括有在进料管(2)内位于第一旋转体(3)上方的第二旋转体(5)、驱动第二旋转体(5)旋转的第二电机(6)。
3.根据权利要求2所述的一种污水处理料剂的搅拌稀释装置，其特征在于，所述第二旋转体(5)设置于上管体(21)内。
4.根据权利要求2所述的一种污水处理料剂的搅拌稀释装置，其特征在于，所述第二旋转体(5)是螺杆。
5.根据权利要求1所述的一种污水处理料剂的搅拌稀释装置，其特征在于，所述第一旋转体(3)是直线延伸的弹簧。
6.根据权利要求1所述的一种污水处理料剂的搅拌稀释装置，其特征在于，所述第一电机(4)连接有用于控制转速的变频器。
7.根据权利要求1所述的一种污水处理料剂的搅拌稀释装置，其特征在于，所述下管体(22)的径向宽度小于或等于上管体(21)最底部的宽度。
8.根据权利要求1所述的一种污水处理料剂的搅拌稀释装置，其特征在于，所述搅拌组件包括有搅拌桨叶和驱动搅拌桨叶转动的第三电机(7)。
9.根据权利要求8所述的一种污水处理料剂的搅拌稀释装置，其特征在于，所述搅拌桨叶包括有转向相反的两根，搅拌桨叶的底端设置有转盘(8)，转盘(8)沿径向延伸出叶片(9)。
说明书
一种污水处理料剂的搅拌稀释装置
技术领域
本实用新型涉及一种投料稀释的结构，尤其涉及一种污水处理料剂的搅拌稀释装置。
背景技术
企业污水的处理需要用到PAM剂料，由于PAM在加入污水前是通过固体形态进行运输的，因而，在加入污水之前是需要进行稀释的，现有的稀释方式是投料到混料器中搅拌稀释，但由于运输时固体PAM已经结团，且PAM本身的吸水性较差，PAM难以充分稀释，效率很低。因此，有必要设计一种快速稀释PAM的装置。
实用新型内容
本实用新型旨在解决上述所提及的技术问题，提供一种快速稀释PAM剂料的装置。
本实用新型是通过以下的技术方案实现的：
一种污水处理料剂的搅拌稀释装置，包括有槽体、在槽体内搅拌料剂的搅拌组件、架设在槽体上的搅碎组件;搅碎组件包括有进料管、设置在进料管内的能够直线送料的第一旋转体、驱动第一旋转体转动的第一电机，第一旋转体的端部穿出进料管延伸至槽体的上方;进料管包括有上下连通的上管体和下管体，上管体呈上宽下窄的漏斗状，下管体呈圆筒状，第一旋转体设置在下管体内。
优选的，搅碎组件还包括有在进料管内位于第一旋转体上方的第二旋转体、驱动第二旋转体旋转的第二电机。
优选的，第二旋转体设置于上管体内。
优选的，第二旋转体是螺杆。
优选的，第一旋转体是直线延伸的弹簧。
优选的，第一电机连接有用于控制转速的变频器。
优选的，下管体的径向宽度小于或等于上管体最底部的宽度。
优选的，搅拌组件包括有搅拌桨叶和驱动搅拌桨叶转动的第三电机。
优选的，搅拌桨叶包括有转向相反的两根，搅拌桨叶的底端设置有转盘，转盘沿径向延伸出叶片。
有益效果是：与现有技术相比，本实用新型的一种污水处理料剂的搅拌稀释装置通过在进料管内添加PAM固体，然后在第一旋转体的旋转搅拌下搅碎，并通过第一旋转体运送至槽体中;通过上管体和下管体的设置，使得PAM固体能够在上管体存料、下管体搅拌送料，分体储存PAM固体使得存料不会干扰送料;搅碎之后在通过搅拌组件进行稀释，效率更高。
