申请日2017.03.29
公开(公告)日2017.12.05
IPC分类号C02F1/00; B01D29/92; B01D29/68; B01D29/50; C02F103/06
摘要
本实用新型属于垃圾污水处理设备技术领域，涉及一种用于垃圾处理渗滤液的过滤装置，特别涉及一种侧孔式垃圾渗滤液格栅装置，通过在侧壁设置固定多层滤网结构实现滤渣和滤液的排出;主体结构包括压缩筒侧壁、固定挡板、内置滤网、侧挡板、侧滤孔、转轴、活动挡板、内置下开口、顶挡板、定位卡块、密封橡胶、滤液通道、密封开关、弯道、滤液出口、滤渣出口、真空与反冲洗泵、磁性对接器、通道隔板、滤渣通道、格栅外罩、外置滤网、外置滤网孔、格栅中孔、活动挡板滤孔、顶滤孔、压缩筒顶盖和压缩筒底盖;其结构简单，制备成本低，应用环境友好。
权利要求书

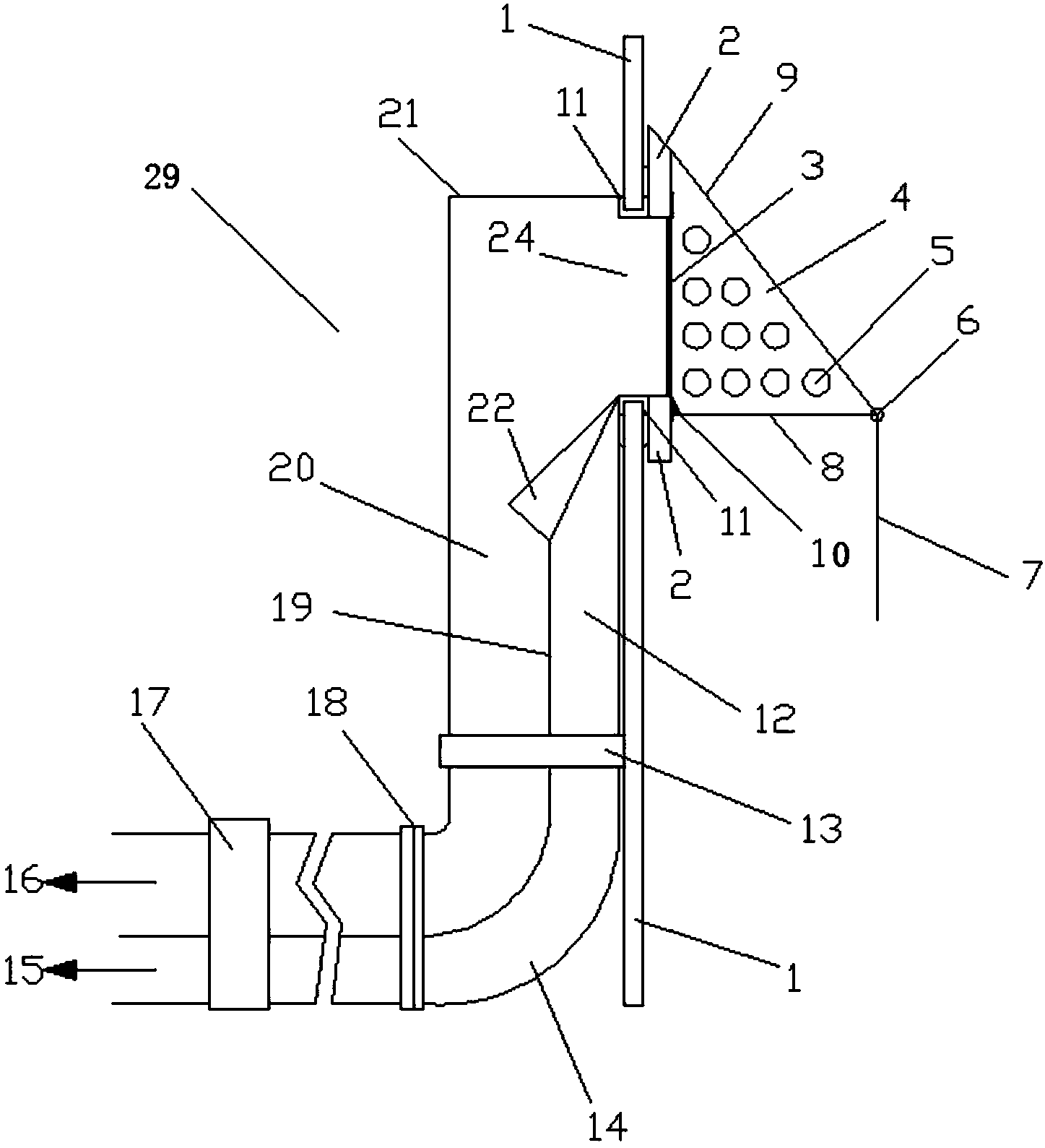

1.一种侧孔式垃圾渗滤液格栅装置，其特征在于其主体结构包括压缩筒侧壁、固定挡板、内置滤网、侧挡板、侧滤孔、转轴、活动挡板、内置下开口、顶挡板、定位卡块、密封橡胶、滤液通道、密封开关、弯道、滤液出口、滤渣出口、真空与反冲洗泵、磁性对接器、通道隔板、滤渣通道、格栅外罩、外置滤网、外置滤网孔、格栅中孔、活动挡板滤孔、顶滤孔、压缩筒顶盖和压缩筒底盖;在钢制结构的压缩筒侧壁上开有一个格栅中孔，长方体状钢制结构格栅外罩的右侧设置有圆柱状凸出并穿过格栅中孔伸入压缩筒侧壁内侧;格栅外罩伸入压缩桶侧壁内侧部分的周围螺纹固定设置有长方体板状钢制结构的固定挡板，固定挡板中间开口直径与格栅中孔及格栅外罩圆柱状凸出的直径相同;在格栅中孔包围设置有凹槽状圆形结构密封橡胶，密封橡胶与缩筒侧壁、格栅外罩和固定挡板密封连接;固定挡板的顶端为斜切结构，在固定板顶端斜向固定设置有正方形钢制结构的顶挡板，在顶挡板上均匀开有多个直径1-3cm的顶滤孔，在固定挡板的前后两侧固定设置有两块三角形钢制结构的侧挡板，在侧挡板上均匀开有多个直径1-3cm的侧滤孔，顶挡板和两块侧挡板围合形成向下开口的三角体状结构的内置下开口;在顶挡板的末端设置有转轴，活动挡板通过转轴与顶挡板转动式连接活动挡板上均匀开有多个直径1-3cm的活动挡板滤孔;在侧挡板的直角位置内侧固定设置两块三角形的长3cm高2cm的三角形定位卡块，定位卡块相对较长的直角边与固定挡板2固定;固定挡板2的中间开口处固定设置一个圆形钢制结构的内置滤网3，其过滤直径为0.3-0.5cm;在压缩筒侧壁外侧格栅中孔的下方圆弧处设置一个向下倾斜的圆弧形钢制结构的外置滤网，其过滤直径为0.3-0.5cm;外置滤网的两侧边缘与格栅外罩密封连接，在外置滤网的下沿固定连接有一个通道隔板，通道隔板的两侧边缘与格栅外罩密封相连，通道隔板将格栅外罩的通道一分为二，形成滤液通道和滤渣通道，透过内置滤网的垃圾渗滤液，经外置滤网过滤后，滤液进入滤液通道，滤渣进入滤渣通道;格栅外罩的中下部固定设置有密 封开关，密封开关控制滤液通道和滤渣通道的开闭;滤液通道和滤渣通道延伸至密封开关的下方形成弯道;在弯道的出口端设置有一个磁性对接器;磁性对接器的外侧设置有真空与反冲洗泵，经过真空与反冲洗泵加力抽取后，滤渣经滤渣通道由滤渣出口排出，滤液经滤液通道由滤液出口排出。
2.根据权利要求1所述的侧孔式垃圾渗滤液格栅装置，其特征在于所述压缩筒侧壁的直径为3500cm、高为7500cm、厚度为5cm;格栅中孔的直径为15cm;格栅外罩的长为35cm、宽为25cm、高为15cm;固定挡板的长为25cm、宽为25cm、厚度为5cm;密封橡胶的外径为23cm、内径为20cm;顶挡板的长为25cm、宽为25cm、厚度为5cm;侧挡板的直角边为17cm、厚度为5cm;活动挡板的长为25cm、宽为17.5cm、厚度为3cm;定位卡块的长为3cm、高为2cm。
3.一种垃圾压缩筒，其特征在于其主体结构包括压缩筒顶盖、压缩筒底盖、压缩筒侧壁和侧孔式垃圾渗滤液格栅装置;压缩筒底盖上方15cm处的压缩筒侧壁两侧垂向安装六个相向的侧孔式垃圾渗滤液格栅装置，其中，每两个侧孔式垃圾渗滤液格栅装置两两相对安装，每组侧孔式垃圾渗滤液格栅装置之间的高差为80cm;压缩筒顶盖设置在压缩筒侧壁的上沿，以便打开关闭压缩筒。
说明书
一种侧孔式垃圾渗滤液格栅装置
技术领域:
本实用新型属于垃圾污水处理设备技术领域，涉及一种用于垃圾处理渗滤液的过滤装置，特别涉及一种侧孔式垃圾渗滤液格栅装置，通过在侧壁设置固定多层滤网结构实现滤渣和滤液的排出。
背景技术:
垃圾渗滤液是液体在填埋场重力流动的产物，主要来源于降水和垃圾本身的内含水。由于液体在流动过程中有许多因素可能影响到渗滤液的性质，包括物理因素、化学因素以及生物因素等，所以渗滤液的性质在一个相当大的范围内变动。城市垃圾填埋场渗滤液是一种成分复杂的高浓度有机废水，若不加处理而直接排入环境，会造成严重的环境污染。以保护环境为目的，对渗滤液进行处理是必不可少的。城市垃圾填埋场渗滤液的收集与处理一直是填埋场设计、运行和管理中非常棘手的问题。
为彻底、有效地解决安全隐患问题，确保垃圾压缩与运输过程中的安全环保，本实用新型开发一种侧孔式垃圾渗滤液格栅装置，以达到高效环保的收集垃圾渗滤液的作用。该装置结构简单、经济安全，便于推广使用。
发明内容:
本实用新型的目的在于克服现有技术存在的缺点，寻求设计一种侧孔式垃圾渗滤液格栅装置，通过在通壁设置固定多层滤网结构实现滤渣和滤液的排出。
为了实现上述目的，本实用新型涉及的侧孔式垃圾渗滤液格栅装置的主体结构包括压缩筒侧壁、固定挡板、内置滤网、侧挡板、侧滤孔、转轴、活动挡板、内置下开口、顶挡板、定位卡块、密封橡胶、滤液通道、密封开关、弯道、滤液出口、滤渣出口、真空与反冲洗泵、磁性对接器、通道隔板、滤渣通道、格栅外罩、外置滤网、外置滤网孔、格栅中孔、活动挡板滤孔、顶滤孔、压缩筒顶盖和压缩筒底盖在钢制结构的压缩筒侧壁上开有一个格栅中孔，长方体状钢制结构格栅外罩的右侧设置有圆柱状凸出并穿过格栅中孔伸入压缩筒侧壁内侧;格栅外罩伸入压缩桶侧壁内侧部分的周围螺纹固定设置有长方体板状钢制结构的固定挡板，固定挡板中间开口直径与格栅中孔及格栅外罩圆柱状凸出的直径相同;在格栅中孔包围设置有凹槽状圆形结构密封橡胶，密封橡胶与缩筒侧壁、格栅外罩和固定挡板密封连接;固定挡板的顶端为斜切结构，在固定板顶端斜向固定设置有正方形钢制结构的顶挡板，在顶挡板上均匀开有多个直径1-3cm的顶滤孔，在固定挡板的前后两侧固定设置有两块三角形钢制结构的侧挡板，在侧挡板上均匀开有多个直径1-3cm的侧滤孔，顶挡板和两块侧挡板围合形成向下开口的三角体状结构的内置下开口;在顶挡板的末端设置有转轴，活动挡板通过转轴与顶挡板转动式连接活动挡板上均匀开有多个直径1-3cm的活动挡板滤孔;在侧挡板的直角位置内侧固定设置两块三角形的长3cm高2cm的三角形定位卡块，定位卡块相对较长的直角边与固定挡板2固定，以便于三角体的滤渣向下流出;固定挡板2的中间开口处固定设置一个圆形钢制结构的内置滤网3，其过滤直径为0.3-0.5cm，以便压缩筒侧壁内侧垃圾外流阻挡和过滤垃圾渗透液;在压缩筒侧壁外侧格栅中孔的下方圆弧处设置一个向下倾斜的圆弧形钢制结构的外置滤网，其过滤直径为0.3-0.5cm;外置滤网的两侧边缘与格栅外罩密封连接，在外置滤网的下沿固定连接有一个通道隔板，通道隔板的两侧边缘与格栅外罩密封相连，通道隔板将格栅外罩的通道一分为二，形成滤液通道和滤渣通道，透过内置滤网的垃圾渗滤液，经外置滤网过滤后，滤液进入滤液通道，滤渣进入滤渣通道;格栅外罩的中下部固定设置有密封开关，密封开关控制滤液通道和滤渣通道的开闭，以便及时排除滤渣滤液和阻止格栅外罩内的异味或垃圾外泄;滤液通道和滤渣通道延伸至密封开关的下方形成弯道，以便改变滤液和滤渣输送方向来疏导滤液和滤渣;在弯道的出口端设置有一个磁性对接器，以便与外界输送系统的连接;磁性对接器的外侧设置有真空与反冲洗泵，以便抽取滤液、滤渣和反冲洗设备，经过真空与反冲洗泵加力抽取后，滤渣经滤渣通道由滤渣出口排出，滤液经滤液通道由滤液出口排出;
本实用新型涉及的压缩筒侧壁的直径为3500cm、高为7500cm、厚度为5cm;格栅中孔的直径为15cm;格栅外罩的长为35cm、宽为25cm、高为15cm;固定挡板的长为25cm、宽为25cm、厚度为5cm;密封橡胶的外径为23cm、内径为20cm;顶挡板的长为25cm、宽为25cm、厚度为5cm;侧挡板的直角边为17cm、厚度为5cm;活动挡板的长为25cm、宽为17.5cm、厚度为3cm;定位卡块的长为3cm、高为2cm;
本实用新型涉及一种垃圾压缩筒，其主体结构包括压缩筒顶盖、压缩筒底盖、压缩筒侧壁和侧孔式垃圾渗滤液格栅装置;压缩筒底盖上方15cm处的压缩筒侧壁两侧垂向安装六个相向的侧孔式垃圾渗滤液格栅装置，其中，每两个侧孔式垃圾渗滤液格栅装置两两相对安装，每组侧孔式垃圾渗滤液格栅装置之间的高差为80cm;压缩筒顶盖设置在压缩筒侧壁的上沿，以便打开关闭压缩筒。
本实用新型在应用于垃圾渗滤液过滤处理时，当打开压缩筒顶盖，垃圾进入压缩筒后，在压缩筒内堆积，随着垃圾的堆积高度的升高，将活动挡板推动绕转轴转动，堵在内置下开口上，经定位卡块阻挡后，定位在内置下开口的下方，且恰好将内置下开口封好;受顶部重锤挤压作用，垃圾渗滤液经侧滤孔、活动挡板滤孔、顶滤孔等进入由顶挡板和两块侧挡板围合成的三角体空间，再经内置滤网进一步过滤后，由格栅中孔排出压缩筒，由格栅中孔排出的垃圾渗滤液，经外置滤网过滤后，滤液进入滤液通道，滤渣进入滤渣通道，然后，经过真空与反冲洗泵加力抽取后，滤渣经滤渣通道由滤渣出口排出，滤液经滤液通道由滤液出口排出，并进行进一步的收集处理。在格栅堵塞或不进行渗滤液过滤处理时，可通过真空与反冲洗泵提供的反向推力，对侧孔式垃圾渗滤液格栅装置进行反冲洗作业。
本实用新型与现有技术相比，其具有加工、维护简单，可大批量应用推广，经济安全;其通过真空泵实现了垃圾渗滤液的高效收集，减少了滤液外溢和气味散出;其便于清洗，该装置设置了反冲洗装置，便于设备的清洗与维护;该装置可以用于垃圾填埋场、垃圾转运站、收集点等场所，便于该装置在社会中的普及与推广。
