申请日2017.04.19
公开(公告)日2017.08.18
IPC分类号C02F9/14
摘要
一种生活污水处理设备，其包括：化粪池、一体化水处理设备，以及一体化污水提升泵站;其中，所述化粪池为第一工序，其连接于所述一体化水处理设备;所述一体化水处理设备为第二工序，其连接于所述一体化污水提升泵站;所述一体化污水提升泵站为第三工序;还包括：6个第一液位传感器、一个智能控制主机、一个第二液位传感器;所述一体化处理设备由前至后分为6个腔体，依次为：第一沉淀池、曝气填料池、第二沉淀池、斜管填料沉淀池、石英砂过滤池，以及第三沉淀池;其中，所述各个腔体之间通过若干出水口连通;且每一出水口设置的水平高度一致。
权利要求书

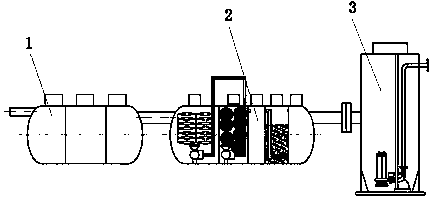

1.一种生活污水处理设备，其包括：化粪池(1)、一体化水处理设备(2)，以及一体化污水提升泵站(3);其中，所述化粪池(1)为第一工序，其连接于所述一体化水处理设备(2);所述一体化水处理设备(2)为第二工序，其连接于所述一体化污水提升泵站(3);所述一体化污水提升泵站(3)为第三工序;其特征在于，还包括：6个第一液位传感器(4)、一个智能控制主机(5)、一个第二液位传感器(6);所述一体化处理设备(2)由前至后分为6个腔体，依次为：第一沉淀池(210)、曝气填料池(220)、第二沉淀池(230)、斜管填料沉淀池(240)、石英砂过滤池(250)，以及第三沉淀池(260);其中，所述各个腔体之间通过若干出水口(270)连通;且每一出水口(270)设置的水平高度一致;其中，所述第一沉淀池(210)、曝气填料池(220)、第二沉淀池(230)、斜管填料沉淀池(240)、石英砂过滤池(250)，以及第三沉淀池(260)内都安装有一个第一液位传感器(4);所述液位传感器(4)输出端连接于所述智能控制主机(5)的信号输入端;所述一体化污水提升泵站(3)内设置有水泵(310)，以及一保护管(320);其中，所述保护管(320)上设置有一第二液位传感器(6);所述第二液位传感器(6)的信号输出端连接于所述智能控制主机(5)的信号输入端;所述智能控制主机(5)的信号输出端连接于所述一体化污水提升泵站(3)内设置的水泵(310);所述智能控制主机(5)用于依据第一液位传感器(4)实时感测的各个腔体内的液位高度信息，以及依据第二液位传感器(6)实时感测到的一体化污水提升泵站(3)内的液位高度信息，判断所述一体化水处理设备(2)内的各个腔体液位高度是否超过最高预设位置，或低于最低预设位置，以及判断所述一体化污水提升泵站(3)内的液位高度是否超过最高预设位置，或低于最低预设位置。
2.根据权利要求1所述的一种生活污水处理设备，其特征在于，所述曝气填料池(220)包括：好氧曝气填料池(221)、缺氧曝气填料池(222)，以及一风机(223);其中，所述好氧曝气填料池(221)包括：第一曝气装置(221-1)，弹性填料(221-2);其中，所述第一曝气装置(221-1)包括：曝气主管(221-3)，以及曝气器(221-4);其中，所述曝气器(221-4)等距安装在所述曝气主管(221-3)上;所述曝气主管(221-3)连接于所述风机(223);所述缺氧曝气填料池(222)包括：第二曝气装置(222-1)，弹性填料(221-2);其中，所述第二曝气装置(222-1)包括：曝气主管(221-3)，以及曝气器(221-4);其中，所述曝气器(221-4)等距安装在所述曝气主管(221-3)上;所述曝气主管(221-3)连接于所述风机(223)。
3.根据权利要求2所述的一种生活污水处理设备，其特征在于，所述第一曝气装置(221-1)还设置有第一电控开关阀(221-5)，以及第一流量检测器(221-6);所述第二曝气装置(222-1)还设置有第二电控开关阀(222-2)，以及第二流量检测器(222-3);其中，所述第一电控开关阀(221-5)，以及所述第二电控开关阀(222-2)的控制端连接于所述智能控制主机(5)的信号输出端;所述第一流量检测器(221-6)，以及所述第二流量检测器(222-3)的信号输出端连接于所述智能控制主机(5)的信号输入端;所述智能控制主机(5)还用于依据所述第一流量检测器(221-6)，以及所述第二流量检测器(222-3)实时监测到的流量大小，控制对应的第一电控开关阀(221-5)，以及第二电控开关阀(222-2)的开合大小。
4.根据权利要求1所述的一种生活污水处理设备，其特征在于，所述曝气填料池(220)，内填充的弹性填料(221-2)其直径范围为150MM，其密度为2.5kg/M3，其安装间距小于等于180mm,，其材料选用直径为8mm的尼龙软绳;所述斜管填料沉淀池(240)内设置有斜管填料(241)。
5.根据权利要求1所述的一种生活污水处理设备，其特征在于，所述石英砂过滤池(250)内填充有石英砂材料(251)或者鹅卵石材料(252)中的一种。
6.根据权利要求1所述的一种生活污水处理设备，其特征在于，所述一体化水处理设备(2)的各个腔体对应位置的上方均设置一罐体人孔(280);所述罐体人孔(280)直径为500mm,高度为300mm;其中每一罐体人孔(280)配置一人孔盖(281);所述人孔盖(281)与所述罐体人孔(280)通过两个螺栓固定。
7.根据权利要求1所述的一种生活污水处理设备，其特征在于，所述一体化水处理设备(2)还包括罐体鞍式底座(290);所述罐体鞍式底座(290)采用玻璃钢材质;任意两个罐体鞍式底座(290)间的距离不大于一体化水处理设备(2)罐体的公称直径的1.5倍;所述鞍式底座(290)的包角不小于120°。
8.根据权利要求1所述的一种生活污水处理设备，其特征在于，所述一体化污水提升泵站(3)还包括：维修爬梯(330)，以及维修平台(340);其中，所述维修平台(340)设置在距离所述一体化污水 提升泵站(3)底部的一定高度位置上。
说明书
一种生活污水处理设备
技术领域
本发明涉及生活污水处理设备领域，特别涉及一种生活污水处理设备。
背景技术
生活污水处理一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺。处理后的污水，无论用于工业、农业或是回灌补充地下水，都必须符合国家颁发的有关水质标准。生活污水处理技术，按处理程度划分，可分为一级、二级和三级处理工艺。污水一级处理应用物理方法，如筛滤、沉淀等去除污水中不溶解的悬浮固体和漂浮物质。污水二级处理主要是应用生物处理方法，即通过微生物的代谢作用进行物质转化的过程，将污水中的各种复杂的有机物氧化降解为简单的物质。生物处理对污水水质、水温、水中的溶氧量、pH值等有一定的要求。污水三级处理是在一、二级处理的基础上，应用混凝、过滤、离子交换、反渗透等物理、化学方法去除污水中难溶解的有机物、磷、氮等营养性物质。污水中的污染物组成非常复杂，常常需要以上几种方法组合，才能达到处理要求。污水一级处理为预处理，二级处理为主体，处理后的污水一般能达到排放标准。三级处理为深度处理，出水水质较好，甚至能达到饮用水质标准，但处理费用高，除在一些极度缺水的国家和地区外，应用较少。目前我国许多城市正在筹建和扩建污水二级处理厂，以解决日益严重的水污染问题。
目前，针对人们生活污水的处理问题，还没有一种较为合适的污水处理设备，能够使得生活污水处理后能够很好的物尽其用;针对这一问题，本申请人，经过前期的研发与试验，提供出一种新型环保水处理设备，原理为生活污水，经由化粪池处理沉底后在经过一体化水处理设备氧化，硝酸，消毒达到国家一级排放标准，再由一体化提升泵站提出，提出的水可以浇花，厕所用水，灌溉。剩下的污泥可以作为肥料，达到节能环保的效果。
发明内容
发明目的：针对上述情况，为了克服背景技术中存在的问题，本发明提供一种生活污水处理设备，能够有效解决上述背景技术中涉及的问题。
技术方案：一种生活污水处理设备，其包括：化粪池、一体化水处理设备，以及一体化污水提升泵站;其中，所述化粪池为第一工序，其连接于所述一体化水处理设备;所述一体化水处理设备为第二工序，其连接于所述一体化污水提升泵站;所述一体化污水提升泵站为第三工序;还包括：6个第一液位传感器、一个智能控制主机、一个第二液位传感器;所述一体化处理设备由前至后分为6个腔体，依次为：第一沉淀池、曝气填料池、第二沉淀池、斜管填料沉淀池、石英砂过滤池，以及第三沉淀池;其中，所述各个腔体之间通过若干出水口连通;且每一出水口设置的水平高度一致;其中，所述第一沉淀池、曝气填料池、第二沉淀池、斜管填料沉淀池、石英砂过滤池，以及第三沉淀池内都安装有一个第一液位传感器;所述液位传感器输出端连接于所述智能控制主机的信号输入端;所述一体化污水提升泵站内设置有水泵，以及一保护管;其中，所述保护管上设置有一第二液位传感器;所述第二液位传感器的信号输出端连接于所述智能控制主机的信号输入端;所述智能控制主机的信号输出端连接于所述一体化污水提升泵站内设置的水泵;所述智能控制主机用于依据第一液位传感器实时感测的各个腔体内的液位高度信息，以及依据第二液位传感器实时感测到的一体化污水提升泵站内的液位高度信息，判断所述一体化水处理设备内的各个腔体液位高度是否超过最高预设位置，或低于最低预设位置，以及判断所述一体化污水提升泵站内的液位高度是否超过最高预设位置，或低于最低预设位置。
作为本发明的一种优选方式，所述曝气填料池包括：好氧曝气填料池、缺氧曝气填料池，以及一风机;其中，所述好氧曝气填料池包括：第一曝气装置，弹性填料;其中，所述第一曝气装置包括：曝气主管，以及曝气器;其中，所述曝气器等距安装在所述曝气主管上;所述曝气主管连接于所述风机;所述缺氧曝气填料池包括：第二曝气装置，弹性填料;其中，所述第二曝气装置包括：曝气主管，以及曝气器;其中，所述曝气器等距安装在所述曝气主管上;所述曝气主管连接于所述风机。
作为本发明的一种优选方式，所述第一曝气装置还设置有第一电控开关阀，以及第一流量检测器;所述第二曝气装置还设置有第二电控开关阀，以及第二流量检测器;其中，所述第一电控开关阀，以及所述第二电控开关阀的控制端连接于所述智能控制主机的信号输出端;所述第一流量检测器，以及所述第二流量检测器的信号输出端连接于所述智能控制主机的信号输入端;所述智能控制主机还用于依据所述第一流量检测器，以及所述第二流量检测器实时监测到的流量大小，控制对应的第一电控开关阀，以及第二电控开关阀的开合大小。
作为本发明的一种优选方式，所述曝气填料池，内填充的弹性填料其直径范围为150MM，其密度为2.5kg/M3，其安装间距小于等于180mm,，其材料选用直径为8mm的尼龙软绳;所述斜管填料沉淀池内设置有斜管填料。
作为本发明的一种优选方式，所述石英砂过滤池内填充有石英砂材料或者鹅卵石材料中的一种。
作为本发明的一张优选方式，所述一体化水处理设备的各个腔体对应位置的上方均设置一罐体人孔;所述罐体人孔直径为500mm,高度为300mm;其中每一罐体人孔配置一人孔盖;所述人孔盖与所述罐体人孔通过两个螺栓固定。
作为本发明的一种优选方式，所述一体化水处理设备还包括罐体鞍式底座;所述罐体鞍式底座采用玻璃钢材质，一体化水处理设备罐体底部与罐体鞍式底座接触处作加强处理;任意两个罐体鞍式底座间的距离不大于一体化水处理设备罐体的公称直径的1.5倍;所述鞍式底座的包角不小于120°。
作为本发明的一种优选方式，所述一体化污水提升泵站还包括：维修爬梯，以及维修平台;其中，所述维修平台设置在距离所述一体化污水提升泵站底部的一定高度位置上。
相对于现有技术，本发明能够实现以下有益效果：本发明提供的一种生活污水处理设备，其工作原理为生活污水，经由化粪池处理沉底后在经过一体化水处理设备氧化，硝酸，消毒达到国家一级排放标准，再由一体化提升泵站提出，提出的水可以浇花，厕所用水，灌溉。剩下的污泥可以作为肥料，达到节能环保的效果。此设备可以根据客户的需求定制，根据不同的介质来设计，已达到处理的效果。另外，整套设备无人值守，全自动控制，总线通讯可实现就地通讯和远程控制，电机保护,集成水泵电机保护功能，实施监控，电机报警功能。
