申请日2017.04.24
公开(公告)日2017.07.25
IPC分类号C02F1/78; C02F1/32
摘要
本发明公开了一种臭氧和紫外协同内循环处理废水的设备，包括循环喷淋塔和自动控制系统，循环喷淋塔底部连接原水罐和臭氧发生器，且循环喷淋塔底部设有出水电磁阀，循环喷淋塔设有臭氧曝气循环系统和废水喷淋系统，臭氧曝气循环系统包括设置于循环喷淋塔底部的曝气头和设置于循环喷淋塔底部和顶部之间的循环风机，废水喷淋系统包括设置于循环喷淋塔内上方的喷头和设置于循环喷淋塔底部和顶部之间的循环水泵，喷头下方设有紫外灯管和陶瓷填料，本发明所公开的废水处理设备将臭氧和紫外光氧化有机的整合在一起，利用喷淋塔结构，采用臭氧气体和有机废水逆向双循环运行方式，提高了臭氧利用效率，实现了臭氧加紫外高效循环降解有机废水。
权利要求书

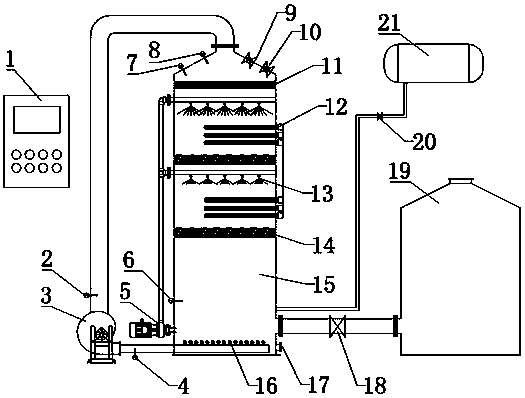

1.一种臭氧和紫外协同内循环处理废水的设备，包括循环喷淋塔和自动控制系统，所述循环喷淋塔底部连接原水罐和臭氧发生器，且循环喷淋塔底部设有出水电磁阀，其特征在于，所述循环喷淋塔设有臭氧曝气循环系统和废水喷淋系统，所述臭氧曝气循环系统包括设置于循环喷淋塔底部的曝气头和设置于循环喷淋塔底部和顶部之间的循环风机，所述废水喷淋系统包括设置于循环喷淋塔内上方的喷头和设置于循环喷淋塔底部和顶部之间的循环水泵，所述喷头下方设有紫外灯管和陶瓷填料。
2.根据权利要求1所述的一种臭氧和紫外协同内循环处理废水的设备，其特征在于，所述循环喷淋塔顶部设有与自动控制系统相连的压力传感器一、臭氧浓度传感器、压力调节阀和电磁阀一。
3.根据权利要求1所述的一种臭氧和紫外协同内循环处理废水的设备，其特征在于，所述喷头上方设有丝网除雾器。
4.根据权利要求1所述的一种臭氧和紫外协同内循环处理废水的设备，其特征在于，所述循环风机前后的管路上分别设有与自动控制系统相连的压力传感器二和压力传感器三。
5.根据权利要求1所述的一种臭氧和紫外协同内循环处理废水的设备，其特征在于，所述臭氧发生器与循环喷淋塔之间的管路上设有与自动控制系统相连的电磁阀二。
6.根据权利要求1所述的一种臭氧和紫外协同内循环处理废水的设备，其特征在于，所述原水罐与循环喷淋塔之间的管路上设有与自动控制系统相连的进水电磁阀。
7.根据权利要求1所述的一种臭氧和紫外协同内循环处理废水的设备，其特征在于，所述循环喷淋塔底部设有与自动控制系统相连的废水色度传感器。
8.根据权利要求1所述的一种臭氧和紫外协同内循环处理废水的设备，其特征在于，所述自动控制系统包括液晶触摸操作屏、控制开关按钮和调节按钮。
9.根据权利要求1所述的一种臭氧和紫外协同内循环处理废水的设备，其特征在于，所述喷头、紫外灯管和陶瓷填料包括上下设置的两组。
说明书
一种臭氧和紫外协同内循环处理废水的设备
技术领域
本发明涉及一种废水处理设备，特别涉及一种臭氧和紫外协同内循环处理废水的设备。
背景技术
臭氧氧化作为一种实用、高效的高级氧化技术，具有氧化能力强、反应时间短、无二次污染、设备简单等优点，在抗生素废水、印染废水、石化行业废水等生物难降解废水的处理过程中有广泛的应用潜力。臭氧氧化技术不受废水色度、废水胶体物质、高温高压和严格pH的限制，也不会产生大量的二次污染物，能将难生物降解的有机物氧化成二氧化碳、水等无机物，或者将有毒有害物质氧化成无害的物质，已经成为去除水中高稳定性、难降解有机污染物的关键技术之一。
但是，在臭氧深度处理技术实际运用中存在一些问题：(1)臭氧在水中溶解度低，利用率低，短时间内氧化效果有限，造成处理效果差;(2)臭氧与废水接触时间较短，造成大量臭氧浪费，增加了运行成本;(3)臭氧具有强氧化性，存在二次污染问题;(4)一般的臭氧氧化废水处理设备，存在气液接触效果差，设备占地面积大的问题。(5)臭氧较容易将大分子中不饱和键断裂，使其分解为小分子物质，但继续氧化矿化这些小分子物质的能力需要提高，(6)对于一些难氧化废水，一般需要连续多级氧化才能达到较好的处理效果，就需要多套设备串联使用，增加了投资成本。
紫外灯光降解可以直接降解有机分子，也可以作用于氧分子生成臭氧，氧化破坏有机分子中的化学键将其分解成不对环境造成影响的成分。但是，紫外灯在水中的应用局限在杀菌消毒，主要由于有机废水具有较高的色度，透光率较低，紫外灯在水中穿透力较弱，而且废水中氧气含量低，紫外灯作用产生的臭氧少。
发明内容
为解决上述技术问题，本发明提供了一种臭氧和紫外协同内循环处理废水的设备，以达到提高有机废水的处理效果，充分利用臭氧和紫外光的目的。
为达到上述目的，本发明的技术方案如下：
一种臭氧和紫外协同内循环处理废水的设备，包括循环喷淋塔和自动控制系统，所述循环喷淋塔底部连接原水罐和臭氧发生器，且循环喷淋塔底部设有出水电磁阀，所述循环喷淋塔设有臭氧曝气循环系统和废水喷淋系统，所述臭氧曝气循环系统包括设置于循环喷淋塔底部的曝气头和设置于循环喷淋塔底部和顶部之间的循环风机，所述废水喷淋系统包括设置于循环喷淋塔内上方的喷头和设置于循环喷淋塔底部和顶部之间的循环水泵，所述喷头下方设有紫外灯管和陶瓷填料。
上述方案中，所述循环喷淋塔顶部设有与自动控制系统相连的压力传感器一、臭氧浓度传感器、压力调节阀和电磁阀一。
上述方案中，所述喷头上方设有丝网除雾器。
上述方案中，所述循环风机前后的管路上分别设有与自动控制系统相连的压力传感器二和压力传感器三。
上述方案中，所述臭氧发生器与循环喷淋塔之间的管路上设有与自动控制系统相连的电磁阀二。
上述方案中，所述原水罐与循环喷淋塔之间的管路上设有与自动控制系统相连的进水电磁阀。
上述方案中，所述循环喷淋塔底部设有与自动控制系统相连的废水色度传感器。
上述方案中，所述自动控制系统包括液晶触摸操作屏、控制开关按钮和调节按钮。
上述方案中，所述喷头、紫外灯管和陶瓷填料包括上下设置的两组。
通过上述技术方案，本发明提供的臭氧和紫外协同内循环处理废水的设备将臭氧氧化和紫外光氧化有机地整合在一起，利用循环喷淋塔结构，采用臭氧气体和有机废水逆向双循环运行方式，提高了臭氧利用效率，实现了臭氧加紫外高效循环降解有机废水。
该设备具有以下优点与有益效果：
1、臭氧和紫外结合，废水处理效果好，紫外利用率高;
2、能够在单体喷淋塔内实现对有机废水的连续氧化;
3、臭氧的利用效率高，降低了能耗低，减少了二次污染;
4、设备全自动化控制运行，简单方便，运行安全;
5、设备总体简单易行，制造与使用成本低，易于在有机废水行业推广运行。
