申请日2017.05.09
公开(公告)日2017.08.18
IPC分类号C02F11/00; C02F11/12; C02F101/20
摘要
本发明公开了一种城市污泥重金属钝化装置,包括装置本体、混合反应器，在装置本体上设有污泥干燥箱、污泥传送带、尿素储藏箱、尿素计量器、排出舱口、钝化反应分离槽、污泥排出端、钝化处理排出箱、传动电机、搅拌辊轴、搅拌杆、压力控制器、温控器，装置本体通过将具有重金属污染的泥土进行除湿后将尿素与污泥混合后，调控温度，通过调控适合其反应速度的温度，加快尿素与污泥中的重金属反应，加快钝化速度，本装置具有结构简单，反应速度快，清除污泥中的重金属彻底，污泥通过该装置处理后可以满足填埋的要求，实现了污泥的无害化、稳定化、减量化处理、设备少、操作灵活，可广泛适用于脱水污泥去除各种重金属。
权利要求书

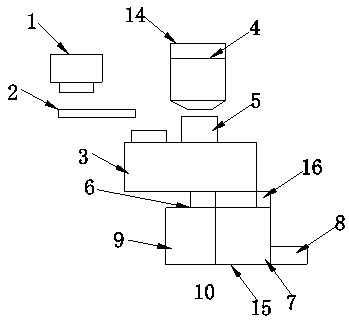

1.一种城市污泥重金属钝化装置，包括装置本体(10)和混合反应器(3)，其特征在于：所述装置本体(10)上设有污泥干燥箱(1)，所述污泥干燥箱(1)的下方设有污泥传送带(2)，所述污泥干燥箱(1)的右侧设有尿素储藏箱(4)，所述尿素储藏箱(4)的下方设有尿素计量器(5)，所述尿素计量器(5)与混合反应器(3)相互连接，所述污泥传送带(2)的输送端的下方设有混合反应器(3)连接，所述混合反应器(3)的右下方设有排出仓口(6)，所述排出仓口(6)直接焊接在一起，所述排出仓口(6)的下方设有钝化处理排出箱(9)、钝化反应分离槽(7)，所述钝化反应分离槽(7)的右上方顶部设有腐殖酸注入孔(16)，所述钝化反应分离槽(7)的右下方设有污泥排出端(8)。
2.根据权利要求1所述的一种城市污泥重金属钝化装置，其特征在于：所述尿素储藏箱(4)的顶部设有压力控制器(14)。
3.根据权利要求1所述的一种城市污泥重金属钝化装置，其特征在于：所述钝化反应分离槽(7)上设有温控器(15)。
4.根据权利要求1所述的一种城市污泥重金属钝化装置，其特征在于：所述混合反应器(3)的右端设有传动电机(11)，所述混合反应器(3)的内部中间设有搅拌辊轴(12)，所述搅拌辊轴(12)上设有搅拌杆(13)，所述搅拌杆(13)直接焊接在搅拌架上，所述传动电机(11)与搅拌辊轴(12)相互连接。
5.根据权利要求1所述的一种城市污泥重金属钝化装置，其特征在于：所述尿素计量器(5)采用液压隔膜计量泵器。
6.根据权利要求1所述的一种城市污泥重金属钝化装置，其特征在于：所述污泥干燥箱(1)上设有湿度检测器。
说明书
一种城市污泥重金属钝化装置
技术领域
本发明涉及重金属钝化技术领域，具体为一种城市污泥重金属钝化装置。
背景技术
我国城市污水处理厂一般都采用机械脱水机对剩余污泥进行脱水处理，脱水处理后的污泥含水率较高，一般为 75 ～ 85%，污泥中有机物含量高，含有寄生虫卯、病原微生物、重金属等，特别是重金属的存在使其很难达到卫生填埋标准。同时，重金属通常具有急性或慢性毒性，会以各种方式毒害人体，如致癌或非直接地引发某些疾病。常规重金属稳定化技术种类很多，但在用于重金属废物的处理时都有局限性，特别是这些技术都受 pH 值变化的影响。当 pH 值较低时，重金属离子会再溶出，没有达到重金属废物长期稳定化的目的/在废物的最终处置中，将会对环境造成二次污染。
目前，已实际应用的污泥重金属稳定化/固化的方法有水泥石灰固化法、水泥窑协同焚烧法、化学试剂提取法、微生物淋滤、植物修复等;其中，水泥石灰固化法工艺简单、处理效果一般，但污泥体积增容较大，不利于后续污泥处置;微生物淋滤、植物修复等方法存在二次污染等潜在危害;水泥窑协同焚烧法受现有焚烧设备的限制较大;化学试剂提取法虽然可以回收资源，但运行费用较高，易造成二次污染等。
发明内容
本发明的目的在于提供一种城市污泥重金属钝化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种城市污泥重金属钝化装置,包括装置本体和混合反应器，所述装置本体上设有污泥干燥箱，所述污泥干燥箱的下方设有污泥传送带，所述污泥干燥箱的右侧设有尿素储藏箱，所述尿素储藏箱的下方设有尿素计量器，所述尿素计量器与混合反应器相互连接，所述污泥传送带的输送端的下方设有混合反应器，所述混合反应器的右下方设有排出仓口，排出仓口直接焊接在一起，所述排出仓口的下方设有钝化处理排出箱、钝化反应分离槽，所述钝化反应分离槽的右上方顶部设有腐殖酸注入孔，所述钝化反应分离槽的右下方设有污泥排出端。
优选的，所述尿素储藏箱的顶部设有压力控制器。
优选的，所述钝化反应分离槽上设有温控器。
优选的，所述混合反应器的右端设有传动电机，所述混合反应器的内部中间设有搅拌辊轴，所述搅拌辊轴上设有搅拌杆，所述搅拌杆直接焊接在搅拌架上，所述传动电机与搅拌辊轴相互连接。
优选的，所述尿素计量器采用液压隔膜计量泵器。
优选的，所述污泥干燥箱上设有湿度检测器。
与现有技术相比，本发明的有益效果是：
(1)本发明中，腐殖酸与尿素均采用喷洒的方式进行混合，喷洒使液体形成雾状，使混合更加均匀。
(2)本发明中，温控器自动调控最适合钝化反应的温度，加速钝化反应。
(3)本发明具有结构简单，反应速度快，清除污泥中的重金属彻底，污泥通过该装置处理后可以满足填埋的要求，实现了污泥的无害化、稳定化、减量化处理、设备少、操作灵活，可广泛适用于脱水污泥去除各种重金属。
