申请日2017.05.09
公开(公告)日2017.08.18
IPC分类号F28D15/02
摘要
本发明涉及余热回收技术领域，尤其涉及一种洗浴废水余热回收利用系统，其包括依次连接的预热水箱和热水器，所述预热水箱上设有连接供水管的进水口，所述热水器设有连接洗浴开关的出水口;还包括储水池和分离式热管，所述储水池用于存储洗浴后的废水，所述分离式热管包括冷凝段和蒸发段，所述冷凝段设于所述预热水箱内，所述蒸发段设于所述储水池内，所述储水池的位置低于所述预热水箱的位置。本发明的洗浴废水余热回收利用系统余热回收效率高、回收热源品质高、电耗低。
权利要求书
1.一种洗浴废水余热回收利用系统，其特征在于，包括依次连接的预热水箱和热水器，所述预热水箱上设有连接供水管的进水口，所述热水器设有连接洗浴开关的出水口;还包括储水池和分离式热管，所述储水池用于存储洗浴后的废水，所述分离式热管包括冷凝段和蒸发段，所述冷凝段设于所述预热水箱内，所述蒸发段设于所述储水池内，所述储水池的位置低于所述预热水箱的位置。
2.根据权利要求1所述的洗浴废水余热回收利用系统，其特征在于，所述蒸发段的一端通过蒸汽上升管与所述冷凝段的一端连接，所述冷凝段的另一端通过液体下降管与所述蒸发段的另一端连接。
3.根据权利要求1所述的洗浴废水余热回收利用系统，其特征在于，所述储水池的顶端设置铁栅格。
4.根据权利要求3所述的洗浴废水余热回收利用系统，其特征在于，所述铁栅格上设有过滤器。
5.根据权利要求3所述的洗浴废水余热回收利用系统，其特征在于，所述铁栅格与所述储水池拆卸式连接。
6.根据权利要求1所述的洗浴废水余热回收利用系统，其特征在于，所述储水池的壁面设置保温材料。
7.根据权利要求1所述的洗浴废水余热回收利用系统，其特征在于，所述储水池与污水管连接。
8.根据权利要求7中所述的洗浴废水余热回收利用系统，其特征在于，所述储水池的周边设有溢水槽，所述溢水槽的排水口连接所述污水管。
9.根据权利要求1-8中任一项所述的洗浴废水余热回收利用系统，其特征在于，所述储水池上设有蒸发段接入口和蒸发段接出口，所述蒸发段接入口低于所述蒸发段接出口。
10.根据权利要求1-8中任一项所述的洗浴废水余热回收利用系统，其特征在于，所述预热水箱上设有冷凝段接入口和冷凝段接出口，所述冷凝段接入口高于所述冷凝段接出口。
说明书
一种洗浴废水余热回收利用系统
技术领域
本发明涉及余热回收技术领域，尤其涉及一种洗浴废水余热回收利用系统。
背景技术
《中华人民共和国节约能源法》指出“节约资源是我国的基本国策。国家实施节约与开发并举、把节约放在首位的能源发展战略”。这就要求我们在生产和生活中必须加强节能意识，努力发展节能技术，在各个环节降低消耗、减少损失、防止浪费、有效合理地利用资源。
现在大部分家庭洗浴过后的废水都直接排入下水道，根据实际测量结果，洗浴后的废水温度仍然有35℃～40℃，这一部分废水仍然有较高的热量，如果直接排出会造成大量的能源浪费。目前，市场上也有部分的洗浴废水余热回收的装置，但是这些装置普遍功率较大，而且热回收的效率不高，不适宜于家庭使用，其次，有些能量回收装置回收的能量来自于预制水池所收集的流经地面的废水，这样废水在流动过程中与地面直接接触换热，导致废水温度下降，而使得取热源的热能品质降低，热量回收率较低。另外，这些热量回收装置的冷凝换热器直接安装在热水器中，装置中冷凝温度较高，从而导致压缩机的排气压力升高，装置供热系数降低。并且，废水经换热器需要泵来提升势能，消耗大量电能。
发明内容
(一)要解决的技术问题
本发明提供一种洗浴废水余热回收利用系统，用于解决现有洗浴废水余热回收装置回收效率不高、回收热源品质低以及电耗高等的问题。
(二)技术方案

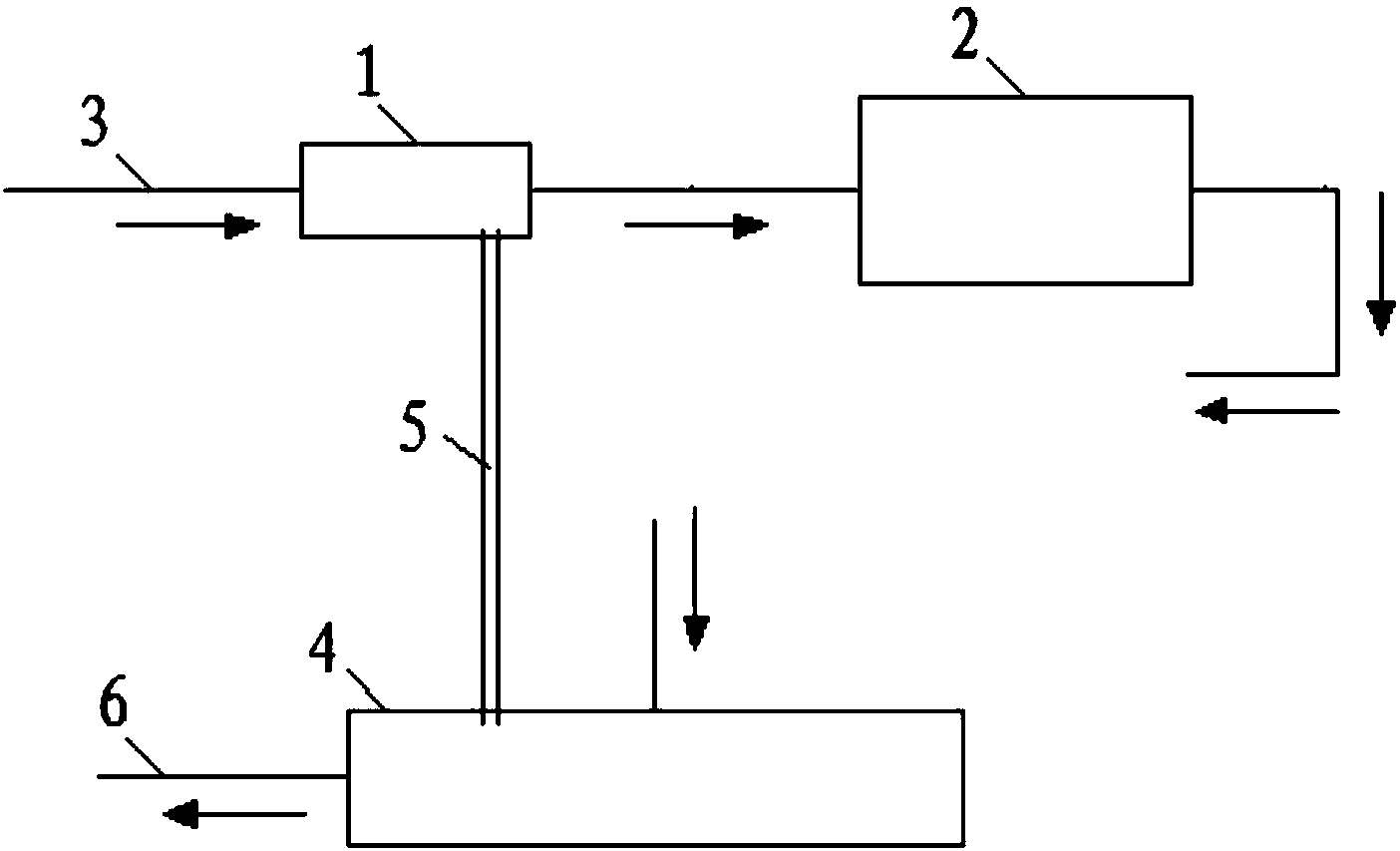

为了解决上述技术问题，本发明提供一种洗浴废水余热回收利用系统，其特征在于，包括依次连接的预热水箱和热水器，所述预热水箱上设有连接供水管的进水口，所述热水器设有连接洗浴开关的出水口;还包括储水池和分离式热管，所述储水池用于存储洗浴后的废水，所述分离式热管包括冷凝段和蒸发段，所述冷凝段设于所述预热水箱内，所述蒸发段设于所述储水池内，所述储水池的位置低于所述预热水箱的位置。
其中，所述蒸发段的一端通过蒸汽上升管与所述冷凝段的一端连接，所述冷凝段的另一端通过液体下降管与所述蒸发段的另一端连接。
其中，所述储水池的顶端设置铁栅格。
其中，所述铁栅格上设有过滤器。
其中，所述铁栅格与所述储水池拆卸式连接。
其中，所述储水池的壁面设置保温材料。
其中，所述储水池与污水管连接。
其中，所述储水池的周边设有溢水槽，所述溢水槽的排水口连接所述污水管。
其中，所述储水池上设有蒸发段接入口和蒸发段接出口，所述蒸发段接入口低于所述蒸发段接出口。
其中，所述预热水箱上设有冷凝段接入口和冷凝段接出口，所述冷凝段接入口高于所述冷凝段接出口。
(三)有益效果
本发明提供的洗浴废水余热回收利用系统，相比于现有技术具有以下特点：
本发明的洗浴废水余热回收利用系统，通过将分离式的热管的蒸发段和冷凝段分别置于储水池和预热水箱中，能够洗浴废水的余热进行回收，用回收来的余热对热水器进水口的冷水进行预热以降低制备洗浴水的耗电量;利用分离式热管不但提高了换热率，而且省掉了一般余热回收系统水泵的电能消耗;设置的储水池，不仅便于蒸发器换热，还可以利用废水的余热和室内空气进行热交换，增加洗浴环境的舒适性。因此，本发明的洗浴废水余热回收利用系统具有废水余热回收效率高、回收热源品质高以及电耗低等优势。
