污水处理站臭气处理装置

发布时间:2017-12-20 14:48:22

  申请日2017.05.09

  公开(公告)日2017.06.30

  IPC分类号B01D53/86; B01D53/58; B01D53/62; B01D53/52; B01D53/72

  摘要

  本发明公开了一种污水处理站臭气处理装置,包括处理箱、收集箱、加压风机和负压风机,所述处理箱由多个主隔板分隔为多个处理腔,多个所述处理腔均设置有进气口和出气口,所述进气口通过气管与所述加压风机的出风口连通,所述加压风机的进风口与废气池连通,所述出气口分别通过电磁阀与所述收集箱连通,所述收集箱与所述负压风机连通,所述处理腔内均设置有废气处理多层催化层。本发明污水处理站臭气处理装置通过将处理箱分隔为多个处理腔,使其在处理废气时能够分段处理,能够有效的提升处理效率。

  权利要求书

  1.一种污水处理站臭气处理装置,其特征在于:包括处理箱、收集箱、加压风机和负压风机,所述处理箱由多个主隔板分隔为多个处理腔,多个所述处理腔均设置有进气口和出气口,所述进气口通过气管与所述加压风机的出风口连通,所述加压风机的进风口与废气池连通,所述出气口分别通过电磁阀与所述收集箱连通,所述收集箱与所述负压风机连通,所述处理腔内均设置有废气处理多层催化层。

  2.根据权利要求1所述的污水处理站臭气处理装置,其特征在于:还包括回流风机、副隔板、多孔隔板和气体传感器,所述副隔板竖直设置在所述处理腔内且将所述处理腔分隔为回流腔和反应腔,所述多孔隔板水平设置在所述反应腔上部内且将所述反应腔分隔为上腔和下腔,所述进气口均设置在所述反应腔的下方,所述出气口均设置在所述反应腔的上方,所述回流风机固定设置在所述回流腔的上部,且所述回流风机的进风口设置在所述上腔内,所述回流风机的出风口设置在所述回流腔内,所述副隔板的下端设置有连通所述回流腔与所述下腔的通气孔,多个所述气体传感器分别设置在所述上腔内。

  3.根据权利要求2所述的污水处理站臭气处理装置,其特征在于:还包括控制芯片,所述回流风机、所述气体传感器、所述电磁阀、所述加压风机和所述负压风机均与所述控制芯片电连接。

  4.根据权利要求2所述的污水处理站臭气处理装置,其特征在于:所述气体传感器包括氨气浓度传感器、一氧化碳浓度传感器、硫化氢浓度传感器和甲烷浓度传感器。

  说明书

  污水处理站臭气处理装置

  技术领域

  本发明涉及污水处理领域,尤其涉及一种污水处理站臭气处理装置。

  背景技术

  污水在进行处理后才能进行排放,避免其对环境造成影响;但是在污水进行处理时,可能散发出大量的废气,其中含有一定的有害成分,如果不对其进行处理则可能对空气环境造成影响。现在大多数废气处理装置均是采用一级或多级处理,其处理效率较低,且容易出现重复处理已经不需要的处理的气体的情况。

  发明内容

  本发明的目的就在于为了解决上述问题而提供一种污水处理站臭气处理装置。

  本发明通过以下技术方案来实现上述目的:

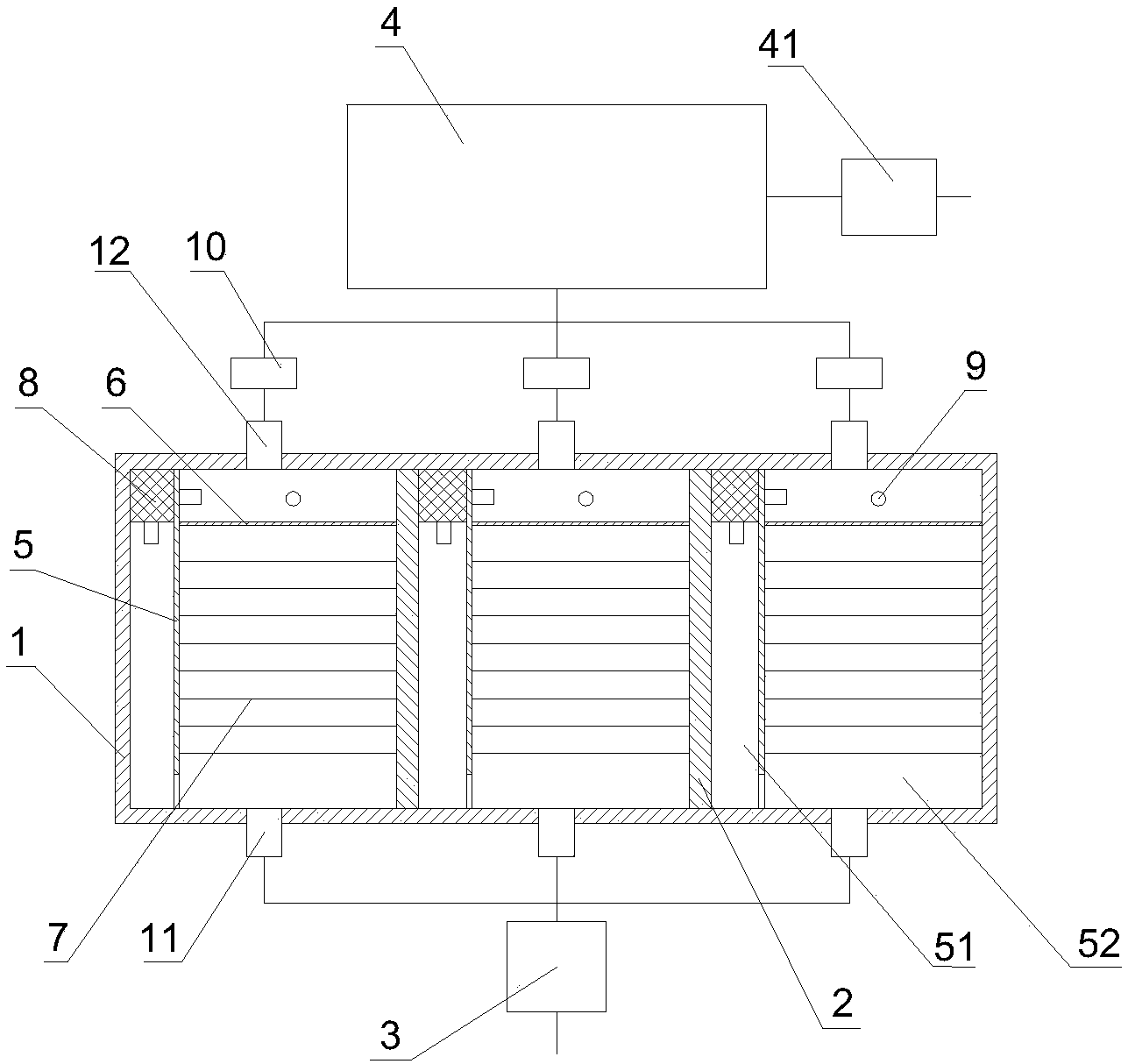

  一种污水处理站臭气处理装置,包括处理箱、收集箱、加压风机和负压风机,所述处理箱由多个主隔板分隔为多个处理腔,多个所述处理腔均设置有进气口和出气口,所述进气口通过气管与所述加压风机的出风口连通,所述加压风机的进风口与废气池连通,所述出气口分别通过电磁阀与所述收集箱连通,所述收集箱与所述负压风机连通,所述处理腔内均设置有废气处理多层催化层。

  进一步,所述处理装置还包括回流风机、副隔板、多孔隔板和气体传感器,所述副隔板竖直设置在所述处理腔内且将所述处理腔分隔为回流腔和反应腔,所述多孔隔板水平设置在所述反应腔上部内且将所述反应腔分隔为上腔和下腔,所述进气口均设置在所述反应腔的下方,所述出气口均设置在所述反应腔的上方,所述回流风机固定设置在所述回流腔的上部,且所述回流风机的进风口设置在所述上腔内,所述回流风机的出风口设置在所述回流腔内,所述副隔板的下端设置有连通所述回流腔与所述下腔的通气孔,多个所述气体传感器分别设置在所述上腔内。

  更进一步,还包括控制芯片,所述回流风机、所述气体传感器、所述电磁阀、所述加压风机和所述负压风机均与所述控制芯片电连接。

  具体地,所述气体传感器包括氨气浓度传感器、一氧化碳浓度传感器、硫化氢浓度传感器和甲烷浓度传感器。

  本发明的有益效果在于:

  本发明污水处理站臭气处理装置通过将处理箱分隔为多个处理腔,使其在处理废气时能够分段处理,能够有效的提升处理效率;且在各个处理腔内设置回流系统,使其能够循环处理处理腔内的废气,达到彻底处理的目的。
