申请日2017.05.10
公开(公告)日2017.12.08
IPC分类号C02F11/18; B01D3/30; B01F7/02
摘要
本实用新型属于含油污泥处理技术领域，具体是一种处理含油污泥蒸馏釜防结焦装置，主要特点在于现有的常减压蒸馏釜由立式改为卧式，在搅拌器的搅拌横杆两肩部套有套管，在套管上分别连接有刮板和推板，能利用搅拌含油污泥产生的反作用力，自动驱动推板，带动刮板，并能自动调整刮板的紧贴度，避免蒸馏釜结焦，同时提高热效率，提高搅拌效果。
权利要求书
1.一种处理含油污泥蒸馏釜防结焦装置，包括：蒸馏釜，搅拌器的搅拌主轴，固定在搅拌主轴上的搅拌竖杆，搅拌竖杆末端的搅拌横杆，其特征是在搅拌横杆的两肩部上设有套管，在套管上分别连接有刮板和与刮板相夹角的推板。
2.根据权利要求1所述的一种处理含油污泥蒸馏釜防结焦装置，其特征是所述蒸馏釜为卧式蒸馏釜。
3.根据权利要求1所述的一种处理含油污泥蒸馏釜防结焦装置，其特征是所述搅拌竖杆交错布设在搅拌主轴上。
4.根据权利要求1所述的一种处理含油污泥蒸馏釜防结焦装置，其特征是所述刮板的工作边与搅拌主轴平行。
5.根据权利要求1所述的一种处理含油污泥蒸馏釜防结焦装置，其特征是所述推板与刮板的最佳夹角为150°。
6.根据权利要求1所述的一种处理含油污泥蒸馏釜防结焦装置，其特征是所述推板的最佳面积为刮板面积的两倍。
说明书
处理含油污泥蒸馏釜防结焦装置
技术领域
本实用新型属于含油污泥处理技术领域，涉及处理含油污泥蒸馏釜，具体是一种处理含油污泥蒸馏釜防结焦装置。
背景技术
在石油、天然气的开采、储运、冶炼过程中，油气中的泥沙、杂质，沉淀在罐底，形成含油污泥。含油污泥产生量较多，存在易燃易爆危险性，被国家认定为危险废物，必须进行无害化处理。
现有的资源化回收采用常减压蒸馏工艺，回收油品，废渣用于基建用土。当含油污泥成泥团状时，蒸馏釜内壁油压已加热到300℃，泥团中心仍不到100℃，需要强力搅拌，但是，内壁油泥受热易结焦，传热差，受火处炉壁易烧穿，使该工艺受到制约，长期得不到有效解决。
发明内容
本实用新型的目的在于提供一种处理含油污泥蒸馏釜防结焦装置，能够在采用常减压蒸馏工艺处理含油污泥过程中，使蒸馏釜内壁在强力搅拌的同时，油泥受热不结焦，延长蒸馏釜的使用寿命，保证处理运转顺利。

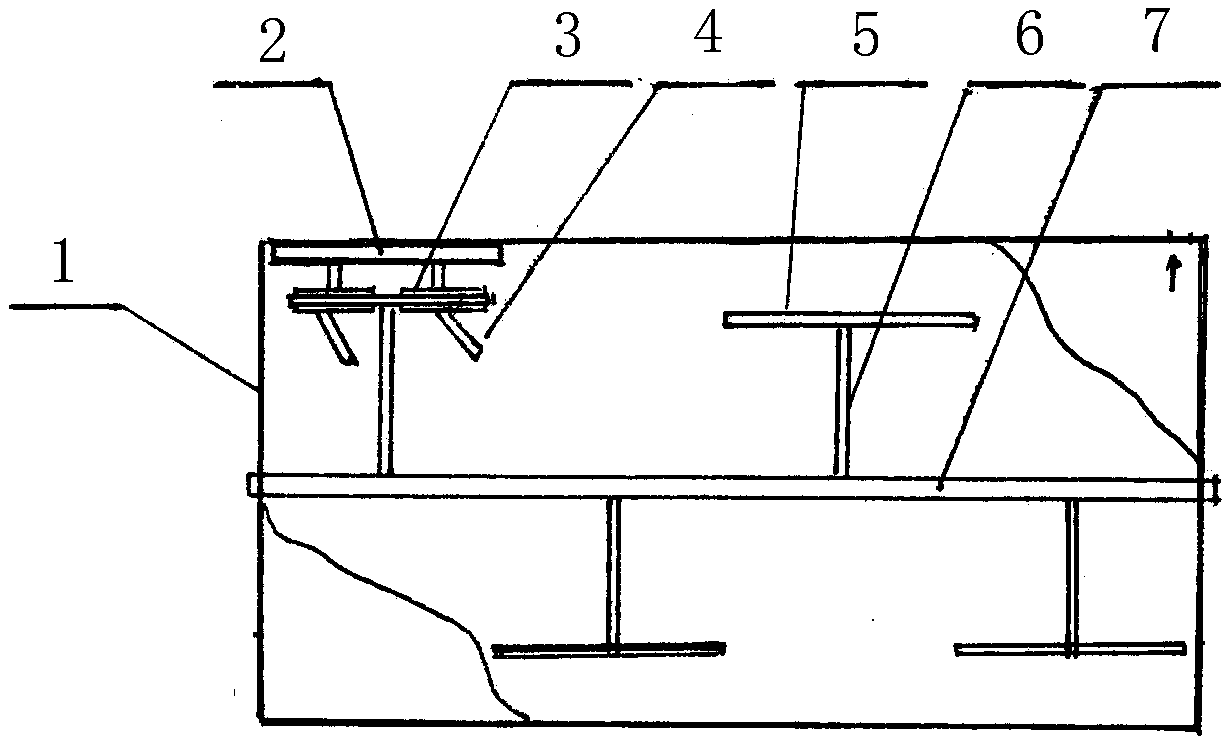

本实用新型所采取的技术方案是设计一种处理含油污泥蒸馏釜防结焦装置，其结构包括：蒸馏釜，搅拌器的搅拌主轴，固定在搅拌主轴上的搅拌竖杆，搅拌竖杆末端的搅拌横杆，在搅拌横杆的两肩部上设有套管，在套管上分别连接有刮板和与刮板相夹角的推板。
其中，所述蒸馏釜为卧式蒸馏釜。
所述搅拌竖杆交错布设在搅拌主轴上。
所述刮板的工作边与搅拌主轴平行。
所述推板与刮板的最佳夹角为150°。
所述推板的最佳面积为刮板面积的两倍。
本实用新型采用上述技术方案和措施，所设计的这种处理含油污泥蒸馏釜防结焦装置，由于在搅拌横杆上设有套管，在套管上连接有刮板和推板，能够利用搅拌器搅拌含油污泥，产生的反作用力，自动驱动推板，带动刮板，并能自动调整刮板与蒸馏釜内壁的贴紧度，刮蹭粘连在蒸馏釜内壁上的油泥，防止积结，避免油泥受热结焦，从而防护蒸馏釜不被烧穿，延长了蒸馏釜的使用寿命。
现有蒸馏釜为立式，改为卧式后，不仅受热面积扩大，而且油泥厚度减薄，提高了热效率，减少了搅拌阻力。
搅拌竖杆交错布置后，可以实现分段连续搅拌，分段协同刮蹭，不仅搅拌更加均匀，而且搅拌、刮蹭阻力极大减小。
与现有技术相比，具有热效率提高，搅拌效果提高，阻力减少，蒸馏釜免结焦延长使用寿命的优点。
