申请日2017.05.12
公开(公告)日2017.08.25
IPC分类号B01D53/96; B01D53/76; B01D53/72
摘要
本发明公开了一种实现废水再利用的有机废气净化装置。通过利用臭氧的强氧化性对有机废气进行分解氧化,同时自转搅拌扇叶径向设置在圆柱形塔体的中部,自转搅拌扇叶搅拌时可以使臭氧和机废气进行充分的反应,保证最好的净化效果。同时,由于所述塔内池和塔外池之间通过废水处理装置连通,使得废水可以二次利用,实现净化系统循环用水,减少二次污染。

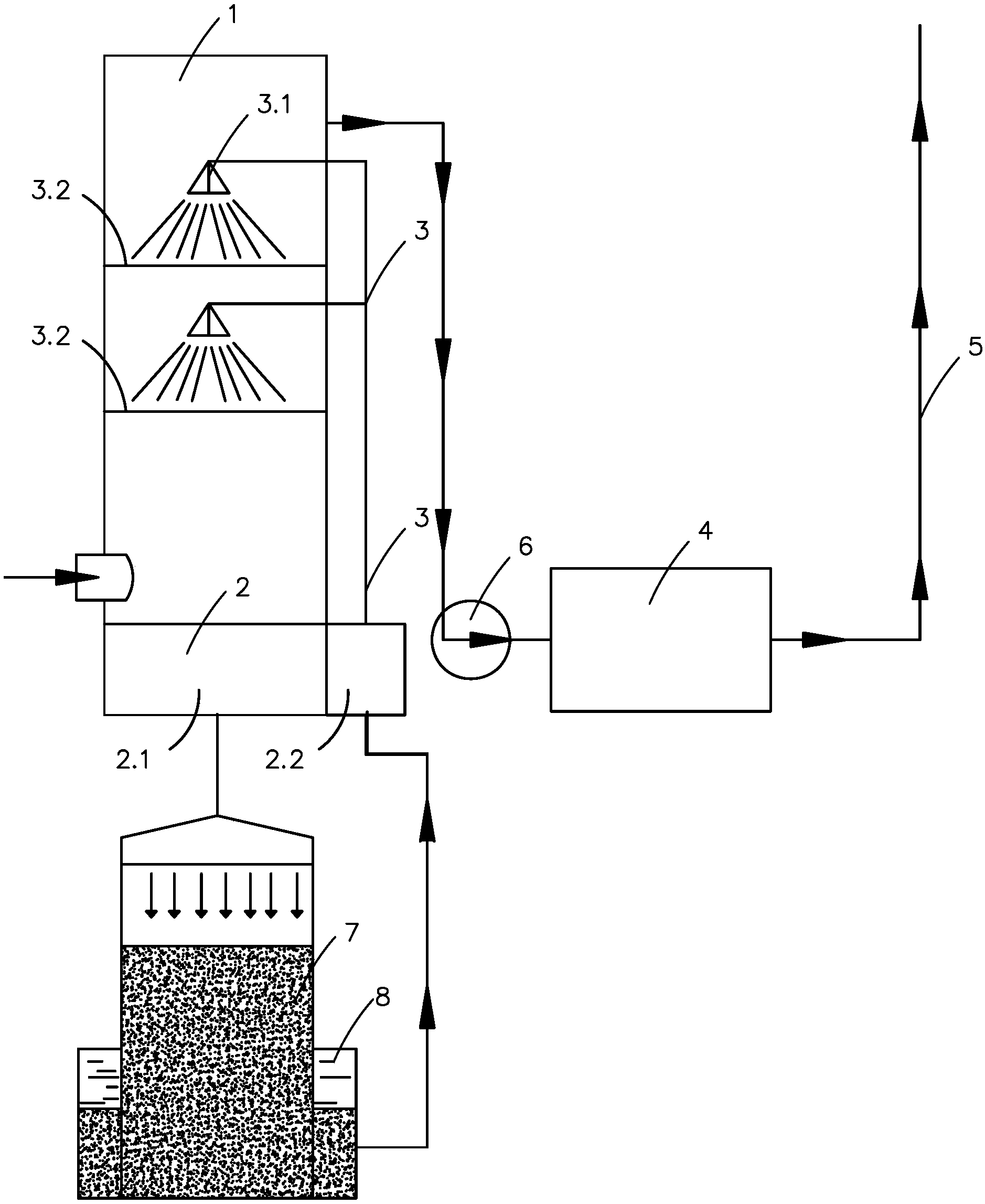

摘要附图

权利要求书
1.实现废水再利用的有机废气净化装置,其特征在于:包括清洗塔(1)、与清洗塔(1)连通的机处理塔(4)和设置有机处理塔(4)出口的排气管(5);所述清洗塔(1)和机处理塔(4)之间通过离心风机(6)连通;所述清洗塔(1)底部设置有集水池(2);集水池(2)由塔内池(2.1)和塔外池(2.2)两个部分组成;塔外池(2.2)内部设置有水泵,水泵与喷淋管(3)连接;所述喷淋管(3)设置在清洗塔(1)的中部;所述机处理塔(4)包括臭氧发生器(4.1)、自转搅拌扇叶(4.2)和圆柱形塔体(4.3),所述自转搅拌扇叶(4.2)径向设置在圆柱形塔体(4.3)的中部,所述臭氧发生器(4.1)与圆柱形塔体(4.3)内部连通;
所述塔内池(2.1)和塔外池(2.2)之间通过废水处理装置连通,所述废水处理装置包括快渗内池(7)、快渗外池(8),塔内池(2.1)的废水经过快渗内池(7)进入快渗外池(8);所述快渗内池(7)底部的周边均匀设有穿孔并与快渗外池(8)连通;塔外池(2.2)与快渗外池(8)连通。
2.根据权利要求1所述的实现废水再利用的有机废气净化装置,其特征在于:所述喷淋管(3)有在清洗塔(1)内部设置有若干个上下重叠的喷头(3.1)。
3.根据权利要求1所述的实现废水再利用的有机废气净化装置,其特征在于:所述清洗塔(1)内部位于喷头(3.1)下方的位置设置有过滤板(3.2)。
说明书
实现废水再利用的有机废气净化装置
技术领域
本发明属于工业废气处理系统,尤其涉及一种处理效率高,净化效果好的用于有机废气处理净化系统。
背景技术
目前大气污染源主要有以下三个:(1)工业:工业是大气污染的一个重要来源。工业排放到大气中的污染物种类繁多,性质复杂,有烟尘、硫的氧化物、氮的氧化物、有机化合物、卤化物、碳化合物等。其中有的是烟尘,有的是气体。(2)生活炉灶与采暖锅炉:城市中大量民用生活炉灶和采暖锅炉需要消耗大量煤炭,煤炭在燃烧过程中要释放大量的灰尘、二氧化硫、二氧化碳、一氧化碳等有害物质污染大气。特别是在冬季采暖时,往往使污染地区烟雾弥漫,呛得人咳嗽,这也是一种不容忽视的污染源。(3)交通运输:汽车、火车、飞机、轮船是当代的主要运输工具,它们烧煤或石油产生的废气也是重要的污染物。特别是城市中的汽车,量大而集中,排放的污染物能直接侵袭人的呼吸器官,对城市的空气污染很严重,成为大城市空气的主要污染源之一。汽车排放的废气主要有一氧化碳、二氧化硫、氮氧化物和碳氢化合物等,前三种物质危害性很大。
现有的废气处理体统,不容易达到废气净化处理后的排放标准《恶臭污染物排放标准》GB1455-93二级标准和外排有害物质排放标准《大气污染综合排放标准》GB16297-1996,处理手段单一。
所以现有技术中,任然存在很多处理问题:洗涤效果不彻底,漆雾粉尘颗粒祛除率底;对漆雾中的有机物作用有限,排除的气体异味重;洗涤水没有处理,容易造成二次污染;处理流程设备庞大,占用厂房面积大。
发明内容
本发明所要解决的技术问题是提供一种处理效率高,净化效果好的有机废气处理净化系统。
为解决上述问题,本发明的技术方案是,实现废水再利用的有机废气净化装置,包括清洗塔、与清洗塔连通的机处理塔和设置有机处理塔出口的排气管;所述清洗塔和机处理塔之间通过离心风机连通;所述清洗塔底部设置有集水池;集水池由塔内池和塔外池两个部分组成;塔外池内部设置有水泵,水泵与喷淋管连接;所述喷淋管设置在清洗塔的中部;所述机处理塔包括臭氧发生器、自转搅拌扇叶和圆柱形塔体,所述自转搅拌扇叶径向设置在圆柱形塔体的中部,所述臭氧发生器与圆柱形塔体内部连通。
所述塔内池和塔外池之间通过废水处理装置连通,所述废水处理装置包括快渗内池、快渗外池,塔内池的废水经过快渗内池进入快渗外池;所述快渗内池底部的周边均匀设有穿孔并与快渗外池连通;塔外池与快渗外池连通。
进一步的,所述喷淋管有在清洗塔内部设置有若干个上下重叠的喷头。
进一步的,所述清洗塔内部位于喷头下方的位置设置有过滤板。
本发明的有益效果:通过利用臭氧的强氧化性对有机废气进行分解氧化,同时自转搅拌扇叶径向设置在圆柱形塔体的中部,自转搅拌扇叶搅拌时可以使臭氧和机废气进行充分的反应,保证最好的净化效果。同时,由于所述塔内池和塔外池之间通过废水处理装置连通,使得废水可以二次利用,实现净化系统循环用水,减少二次污染。
