申请日2017.05.12
公开(公告)日2017.08.18
IPC分类号B01D53/76; B01D53/44; B01D47/06
摘要
本发明公开了一种处理效率高，净化效果好的具有废水再利用功能的废气处理系统。通过利用臭氧的强氧化性对有机废气进行分解氧化，同时自转搅拌扇叶径向设置在圆柱形塔体的中部，自转搅拌扇叶搅拌时可以使臭氧和机废气进行充分的反应，保证最好的净化效果;同时通过清洗塔内部结构的改变，使得清洗塔补内部均匀的设置有若干喷头，增加了清洗塔内部的对废气的清洗面积和时间，进一步通过活性炭吸附塔内部结构的改变，增加活性炭吸附塔内部活性炭吸附面积，大大提高设备的处理效率。同时所述塔内池和塔外池之间通过废水处理装置连通，使得废水可以二次利用，实现净化系统循环用水，减少二次污染。

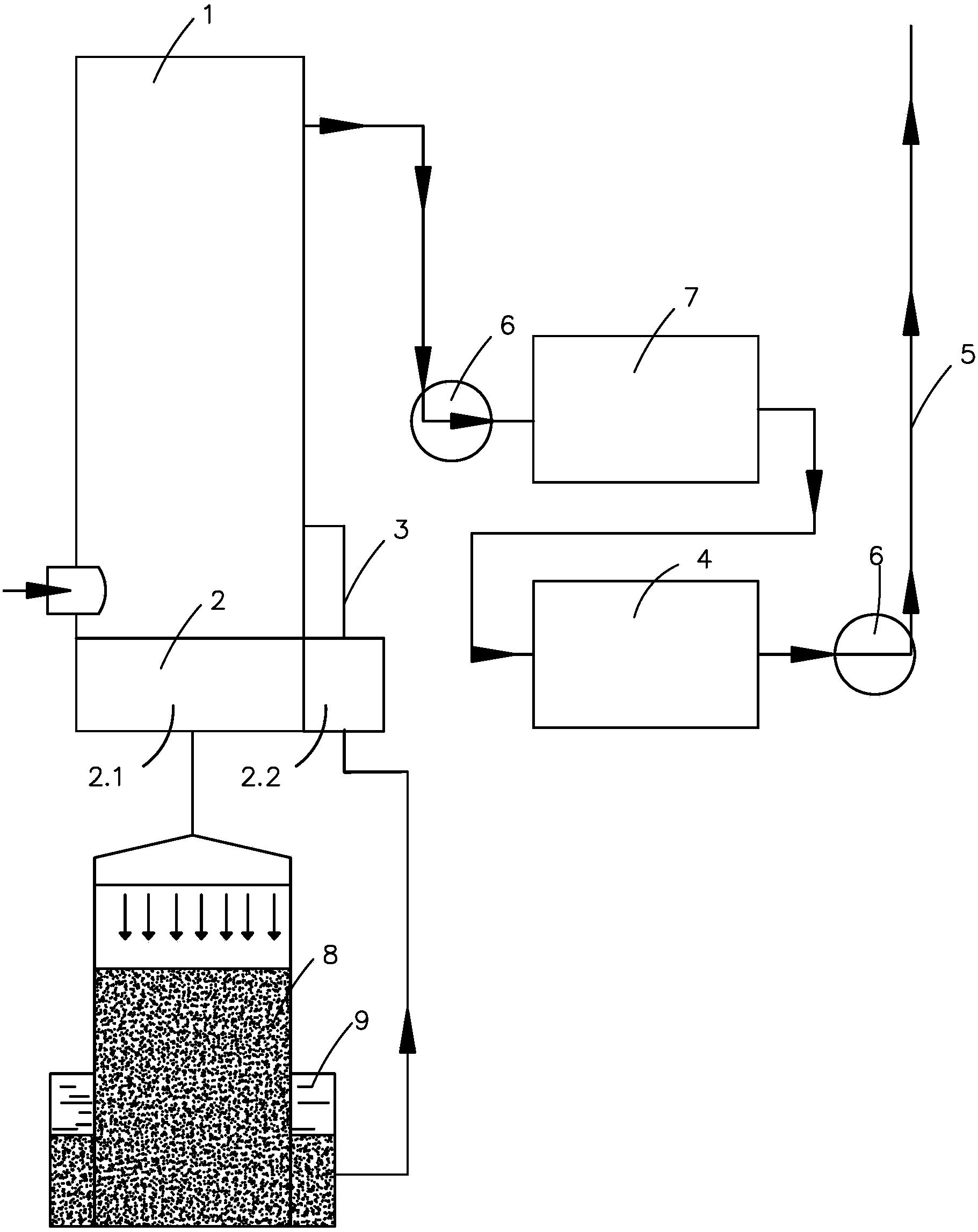

摘要附图
权利要求书
1.具有废水再利用功能的废气处理系统，其特征在于：包括清洗塔(1)、有机处理塔(4)、排气管(5)和活性炭吸附塔(7);所述清洗塔(1)和活性炭吸附塔(7)的进气口之间通过离心风机(6)连通;所述清洗塔(1)底部设置有集水池(2);集水池(2)由塔内池(2.1)和塔外池(2.2)两个部分组成;塔外池(2.2)内部设置有水泵;活性炭吸附塔(7)的出气口与有机处理塔(4)的进气口连通;有机处理塔(4)的出气口与排气管(5)连通;所述塔内池(2.1)和塔外池(2.2)之间通过废水处理装置连通，所述废水处理装置包括快渗内池(8)、快渗外池(9)，塔内池(2.1)的废水经过快渗内池(8)进入快渗外池(9);所述快渗内池(8)底部的周边均匀设有穿孔并与快渗外池(9)连通;塔外池(2.2)与快渗外池(9)连通。
所述清洗塔(1)的内壁均匀的分布有喷淋管(3)，所述喷淋管(3)从下至上成螺旋形均匀分布在清洗塔(1)的内壁，喷淋管(3)上设置有若干个喷头(3.1);喷淋管(3)与塔外池(2.2)内部的水泵连接。
所述机处理塔(4)包括臭氧发生器(4.1)、自转搅拌扇叶(4.2)和圆柱形塔体(4.3)，所述自转搅拌扇叶(4.2)径向设置在圆柱形塔体(4.3)的中部，所述臭氧发生器(4.1)与圆柱形塔体(4.3)内部连通。
所述活性炭吸附塔(7)内部为螺旋状的叶片(7.1)，叶片上均匀的设置有活性炭;
2.根据权利要求1所述的具有废水再利用功能的废气处理系统，其特征在于：所述有机处理塔(4)的出气口与排气管(5)之间还设置有离心风机(6)。
3.根据权利要求1所述的具有废水再利用功能的废气处理系统，其特征在于：所述快渗内池(7)、快渗外池(8)水口均设置有多层滤布。
说明书
具有废水再利用功能的废气处理系统
技术领域
本发明属于工业废气处理系统，尤其涉及一种处理效率高，净化效果好的用于有机废气的处理系统。
背景技术
目前大气污染源主要有以下三个：(1)工业：工业是大气污染的一个重要来源。工业排放到大气中的污染物种类繁多，性质复杂，有烟尘、硫的氧化物、氮的氧化物、有机化合物、卤化物、碳化合物等。其中有的是烟尘，有的是气体。(2)生活炉灶与采暖锅炉：城市中大量民用生活炉灶和采暖锅炉需要消耗大量煤炭，煤炭在燃烧过程中要释放大量的灰尘、二氧化硫、二氧化碳、一氧化碳等有害物质污染大气。特别是在冬季采暖时，往往使污染地区烟雾弥漫，呛得人咳嗽，这也是一种不容忽视的污染源。(3)交通运输：汽车、火车、飞机、轮船是当代的主要运输工具，它们烧煤或石油产生的废气也是重要的污染物。特别是城市中的汽车，量大而集中，排放的污染物能直接侵袭人的呼吸器官，对城市的空气污染很严重，成为大城市空气的主要污染源之一。汽车排放的废气主要有一氧化碳、二氧化硫、氮氧化物和碳氢化合物等，前三种物质危害性很大。
现有的废气处理体统，不容易达到废气净化处理后的排放标准《恶臭污染物排放标准》GB1455-93二级标准和外排有害物质排放标准《大气污染综合排放标准》GB16297-1996，处理手段单一。
所以现有技术中，任然存在很多处理问题：洗涤效果不彻底，漆雾粉尘颗粒祛除率底;对漆雾中的有机物作用有限，排除的气体异味重;洗涤水没有处理，容易造成二次污染;处理流程设备庞大，占用厂房面积大。
发明内容
本发明所要解决的技术问题是提供一种处理效率高，净化效果好的用于有机废气的处理系统。
为解决上述问题，本发明的技术方案是，具有废水再利用功能的废气处理系统，包括清洗塔、有机处理塔、排气管和活性炭吸附塔;所述清洗塔和活性炭吸附塔的进气口之间通过离心风机连通;所述清洗塔底部设置有集水池;集水池由塔内池和塔外池两个部分组成;塔外池内部设置有水泵;活性炭吸附塔的出气口与有机处理塔的进气口连通;有机处理塔的出气口与排气管连通;所述塔内池和塔外池之间通过废水处理装置连通，所述废水处理装置包括快渗内池、快渗外池，塔内池的废水经过快渗内池进入快渗外池;所述快渗内池底部的周边均匀设有穿孔并与快渗外池连通;塔外池与快渗外池连通。
所述清洗塔的内壁均匀的分布有喷淋管，所述喷淋管从下至上成螺旋形均匀分布在清洗塔的内壁，喷淋管上设置有若干个喷头;喷淋管与塔外池内部的水泵连接。
所述机处理塔包括臭氧发生器、自转搅拌扇叶和圆柱形塔体，所述自转搅拌扇叶径向设置在圆柱形塔体的中部，所述臭氧发生器与圆柱形塔体内部连通;
所述活性炭吸附塔内部为螺旋状的叶片，叶片上均匀的设置有活性炭。
进一步的，所述有机处理塔的出气口与排气管之间还设置有离心风机。
进一步的，所述快渗内池、快渗外池水口均设置有多层滤布。
本发明的有益效果：通过利用臭氧的强氧化性对有机废气进行分解氧化，同时自转搅拌扇叶径向设置在圆柱形塔体的中部，自转搅拌扇叶搅拌时可以使臭氧和机废气进行充分的反应，保证最好的净化效果;同时通过清洗塔内部结构的改变，使得清洗塔补内部均匀的设置有若干喷头，增加了清洗塔内部的对废气的清洗面积和时间，进一步通过活性炭吸附塔内部结构的改变，增加活性炭吸附塔内部活性炭吸附面积，大大提高设备的处理效率。同时所述塔内池和塔外池之间通过废水处理装置连通，使得废水可以二次利用，实现净化系统循环用水，减少二次污染。
