申请日2017.06.01
公开(公告)日2017.08.22
IPC分类号G01N27/416; G01N33/00; C02F1/461; C02F1/72
摘要
本发明公开了一种电催化氧化降解废水的在线检测装置及工艺，该装置包括超重力电催化反应装置、三电极装置、废水输送装置、气体分析检测装置、超重力控制装置、动力与电信号传输装置;三电极装置包括工作电极、对电极、参比电极和密封盖，静止阴极盘中心设有密封盖;废水输送装置包括依次连接的废水储槽、泵、流量计、废水进口管;气体分析检测装置包括气体收集器和多组份气体分析检测仪，与超重力电催化反应装置顶部的气体出口管连接;电化学反应控制装置包括计算机、电化学工作站、稳流稳压直流电源;超重力控制装置营造超重力场、调整超重力场强度;动力与电信号传输装置传输动力和电信号。实现了超重力场中在线检测电催化氧化降解废水过程。

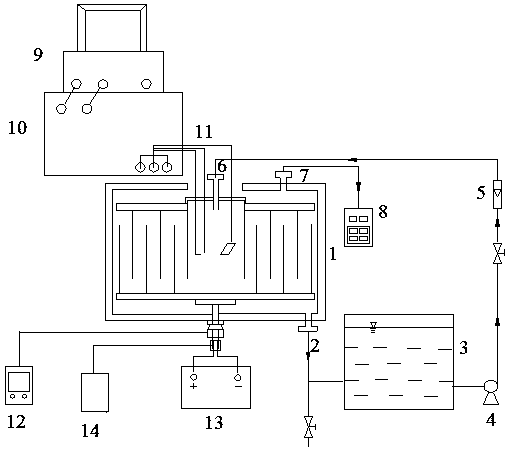

摘要附图
权利要求书
1.一种电催化氧化降解废水的在线检测装置，包括超重力电催化反应装置，其特征在于：还包括三电极装置、废水输送装置、气体分析检测装置、超重力控制装置、动力与电信号传输装置;
超重力电催化反应装置包括转轴、绝缘外壳、设置有若干同心圆筒阴极的静止阴极盘和设置有若干同心圆筒阳极的转动阳极盘，圆筒阳极和圆筒阴极同心交替排列，静止阴极盘与转动阳极盘上下对应设置;
所述三电极装置设置在超重力电催化反应装置上部，三电极装置包括工作电极、对电极、参比电极和密封盖，静止阴极盘中心设有密封盖;三种电极分别穿过密封盖上的孔，工作电极和对电极组成一条回路，用于测试工作电极的电化学反应过程，工作电极和参比电极组成另一回路，用于传输电子;
废水输送装置包括依次连接的废水储槽、泵、流量计、废水进口管，废水进口管穿过密封盖进入超重力电催化反应装置中，超重力电催化反应装置的底部设有废水出口管，废水出口管通往废水储槽或放空;
气体分析检测装置包括气体收集器和多组份气体分析检测仪，气体收集器与超重力电催化反应装置顶部的气体出口管连接;
电化学反应控制装置包括计算机、电化学工作站、稳流稳压直流电源，电化学工作站与计算机连接，三电极装置由电化学工作站控制;
超重力控制装置包括变频器、皮带、主动轮、从动轮，通过变频器控制转轴的转速，营造超重力场，并调整超重力场强度;
动力与电信号传输装置使用圆柱式导电滑环作为电旋转连接器来传输动力和电信号，与转轴末端连接。
2.根据权利要求1所述的电催化氧化降解废水的在线检测装置，其特征在于：所述超重力电催化反应装置，同心圆筒阴极与静止阴极盘相连接，同心圆筒阳极与旋转阳极盘相连接，旋转阳极盘与转轴相连接;静止阴极盘的中心开孔，用于嵌入能自由拆卸的电化学测试用聚四氟乙烯密封盖。
3.根据权利要求1所述的电催化氧化降解废水的在线检测装置，其特征在于：所述密封盖上设有四个孔，四个孔的中心孔连接废水进口管，其余三个孔围绕中心孔呈正三角形等距排列，三个孔间距均为1 cm，分别固定工作电极，对电极和参比电极。
4.根据权利要求1所述的电催化氧化降解废水的在线检测装置，其特征在于：所述同心圆筒阳极及旋转阳极盘选用催化电极材料，同心圆筒阴极及静止阴极盘选用钛或者不锈钢电极材料，三电极装置中的工作电极选用与同心圆筒阳极及旋转阳极盘相同的催化电极材料，对电极选用Pt片电极，参比电极选用饱和硫酸亚汞电极或饱和甘汞电极。
5.一种电催化氧化降解废水的在线检测工艺，采用权利要求1~4任一项所述的电催化氧化降解废水的在线检测装置，其特征在于：包括以下步骤：
(1)废水储槽中的废水经泵加压，经流量计调节流量后，由废水进口管进入超重力电催化反应装置中，启动超重力控制装置以驱动转轴转动，带动与之相连的圆筒阳极及阳极盘旋转，为体系营造超重力场;
(2)废水在超重力场中经三电极装置发生电催化反应，然后由废水出口管流至废水储槽中进行循环降解;
(3)反应过程中产生的废气由气体出口管排出，经气体分析检测装置检测并分析其成分;
(4)待装置运行稳定后，开启电化学工作站和稳流稳压直流电源，并由计算机启动在线检测程序，通过电化学回路激励电信号传输给电化学工作站，通过计算机显示线性极化曲线电化学谱图，完成在线检测过程。
说明书
一种电催化氧化降解废水的在线检测装置及工艺
技术领域
本发明涉及一种电催化氧化降解废水的在线检测装置及工艺，属于电化学处理废水技术领域。
背景技术
随着石油化工、煤化工等领域的快速发展，产生的废水中具有高毒性、难降解有机物的数量和种类越来越多，对其处理难度也越来越大，相应的处理方法也在不断创新中，若采用常规物理法和生物法直接处理均无法达到比较理想的效果。针对难降解有机废水的特性，国内外研究者在现有方法的基础上发展了高级氧化技术，包括光催化氧化技术，湿式催化氧化技术，Fenton氧化技术，超临界水氧化技术，超声波氧化技术以及电催化氧化技术等。其中电催化氧化技术是利用具有高析氧电位和良好催化活性的阳极发生电极反应，产生羟基自由基(·OH)等强氧化剂，从而降解废水中有机污染物的技术。该技术与其他高级氧化技术相比，具有反应条件温和，过程易于控制，无二次污染，在处理难降解有机废水中具有极大的技术优势，受到了科研工作者的广泛关注和研究。
目前，采用电催化氧化技术处理难降解有机废水的相关报道主要集中在常规重力场中废水的降解效果和电极反应特性的研究，但有机物在降解过程中存在析氢、析氧和析氯等副反应，会不断产生气泡并附着于电极表面或存在于溶液中，导致电极表面的有效活性面积减小，并且，由于离子间的传质受阻会产生浓差极化，从而导致电催化降解废水效率降低，能耗增加。针对此问题，中北大学刘有智等人在2010年发明了一种连续操作的超重力多级同心圆筒式电解反应装置及工艺(中国专利201010033393.8)，利用该装置及工艺为电化学反应过程营造超重力场，并将其应用于废水处理过程中，通过对废水取得的良好处理效果验证了该装置及工艺强化了电解废水的传质过程，解决了过程中气泡影响和传质受限的问题。但是，由于该装置结构的限制，仅通过对废水取得的良好处理效果验证了超重力场对电解废水过程的强化效果，无法通过超重力场对电催化氧化降解废水过程的极化电流、极化电位或过程槽电压的影响规律来揭示超重力场的过程强化原因。
发明内容
本发明旨在提供一种电催化氧化降解废水的在线检测装置及工艺，通过实现超重力场中的电催化氧化降解废水过程的在线检测，研究超重力场对电催化氧化降解废水过程的极化电流、极化电位或过程槽电压的影响规律，揭示超重力场对电催化氧化降解废水过程的强化原因。
本发明提供的一种电催化氧化降解废水的在线检测装置，包括超重力电催化反应装置、三电极装置、废水输送装置、气体分析检测装置、控制装置、动力与电信号传输装置;
超重力电催化反应装置包括转轴、绝缘外壳、设置有若干同心圆筒阴极的静止阴极盘和设置有若干同心圆筒阳极的转动阳极盘，圆筒阳极和圆筒阴极同心交替排列，静止阴极盘与转动阳极盘上下对应设置;
所述三电极装置设置在超重力电催化反应装置上部，三电极装置包括工作电极、对电极、参比电极和密封盖，静止阴极盘中心设有密封盖;三种电极分别穿过密封盖上的孔，工作电极和对电极组成一条回路，用于测试工作电极的电化学反应过程，工作电极和参比电极组成另一回路，用于传输电子;
废水输送装置包括依次连接的废水储槽、泵、流量计、废水进口管，废水进口管穿过密封盖进入超重力电催化反应装置中，超重力电催化反应装置的底部设有废水出口管，废水出口管通往废水储槽或放空;
气体分析检测装置包括气体收集器和多组份气体分析检测仪，与超重力电催化反应装置顶部的气体出口管连接;
电化学反应控制装置包括计算机、电化学工作站、稳流稳压直流电源，电化学工作站与计算机连接，三电极装置由电化学工作站控制;
超重力控制装置包括变频器、皮带、主动轮、从动轮，通过变频器控制转轴的转速或频率，营造超重力场，并调整超重力场强度，超重力场强度大小用超重力因子(β)大小来衡量，通过转速(ω)、转子即电极的平均半径(r)和重力加速度(g)来计算，即;
动力与电信号传输装置使用圆柱式导电滑环作为电旋转连接器来传输动力和电信号，与转轴末端连接。
上述的在线检测装置中，所述超重力电催化反应装置，同心圆筒阴极与静止阴极盘相连接，同心圆筒阳极与旋转阳极盘相连接，旋转阳极盘与转轴相连接;静止阴极盘的中心开孔，用于嵌入能自由拆卸的电化学测试用聚四氟乙烯密封盖。
上述的在线检测装置中，所述密封盖上设有四个孔，四个孔的中心孔连接废水进口管，其余三个孔围绕中心孔呈正三角形等距排列，三个孔间距均为1 cm，分别固定工作电极，对电极和参比电极。
上述的在线检测装置中，所述同心圆筒阳极及旋转阳极盘选用催化电极材料，同心圆筒阴极及静止阴极盘选用钛或者不锈钢电极材料，三电极装置中的工作电极选用与同心圆筒阳极及旋转阳极盘相同的催化电极材料，对电极选用Pt片电极，参比电极选用饱和硫酸亚汞电极或饱和甘汞电极。
本发明提供了一种电催化氧化降解废水的在线检测工艺，包括以下步骤：
(1)废水储槽中的废水经泵加压，经流量计调节流量后，由废水进口管进入超重力电催化反应装置中，启动超重力控制装置以驱动转轴转动，带动与之相连的圆筒阳极及阳极盘旋转，为体系营造超重力场;
(2)废水在超重力场中经三电极装置发生电催化反应，然后由废水出口管流至废水储槽中进行循环降解;
(3)反应过程中产生的废气由气体出口管排出，经气体分析检测装置检测并分析其成分;
(4)待装置运行稳定后，开启电化学工作站和稳流稳压直流电源，并由计算机启动在线检测程序，通过电化学回路激励电信号传输给电化学工作站，通过计算机显示线性极化曲线电化学谱图，完成在线检测过程。
本发明的有益效果：
1、本发明的超重力场中电催化氧化降解废水的在线检测装置，通过在超重力电催化反应装置中的静止阴极盘上开孔并安装可拆卸的三电极装置，并将超重力电催化反应装置与三电极装置，超重力控制装置，动力与电信号传输装置，电化学反应控制装置，废水输送装置和气体分析检测装置相连接，发明了超重力场中电催化氧化降解废水在线检测装置，解决了现有装置由于装置结构限制而无法实现超重力场中在线检测电催化氧化降解废水过程的问题。
2、本发明的超重力场中电催化氧化降解废水的在线检测工艺，可将电催化氧化降解废水过程置于超重力场中进行，不仅强化了电催化氧化降解废水的传质过程，加快了由副反应产生的气体的析出，解决了常规重力场中电催化氧化降解废水过程所存在的气泡影响和传质受阻的问题，而且实现了超重力场中电催化氧化降解废水过程的在线检测，解决了超重力场中无法在线检测电催化氧化降解废水的问题，通过分析在线检测所得的电催化氧化降解废水的电化学谱图，来研究超重力场对电催化氧化降解废水过程的强化原因。
