申请日2017.05.24
公开(公告)日2017.12.08
IPC分类号C02F9/10
摘要
本实用新型公开了一种多级化污水过滤设备，包括进水管，所述进水管的下方连通有内部填满有鹅卵石的过滤罩，所述过滤罩的底部设置有漏水孔，过滤罩的下方连接有过滤器，所述过滤器包括至少两层过滤层，所述所有过滤层从上至下顺次堆放，每个过滤层的孔隙度小于其上层过滤层的孔隙度，相邻过滤层之间通过滤网分隔开，所述滤网的孔隙度小于所述滤网上层过滤层的孔隙度并大于所述滤网下层过滤层的孔隙度。本实用新型在污水处理之前先对污水进行了减压、过滤的预处理，有效地增加了过滤设备的寿命。
权利要求书

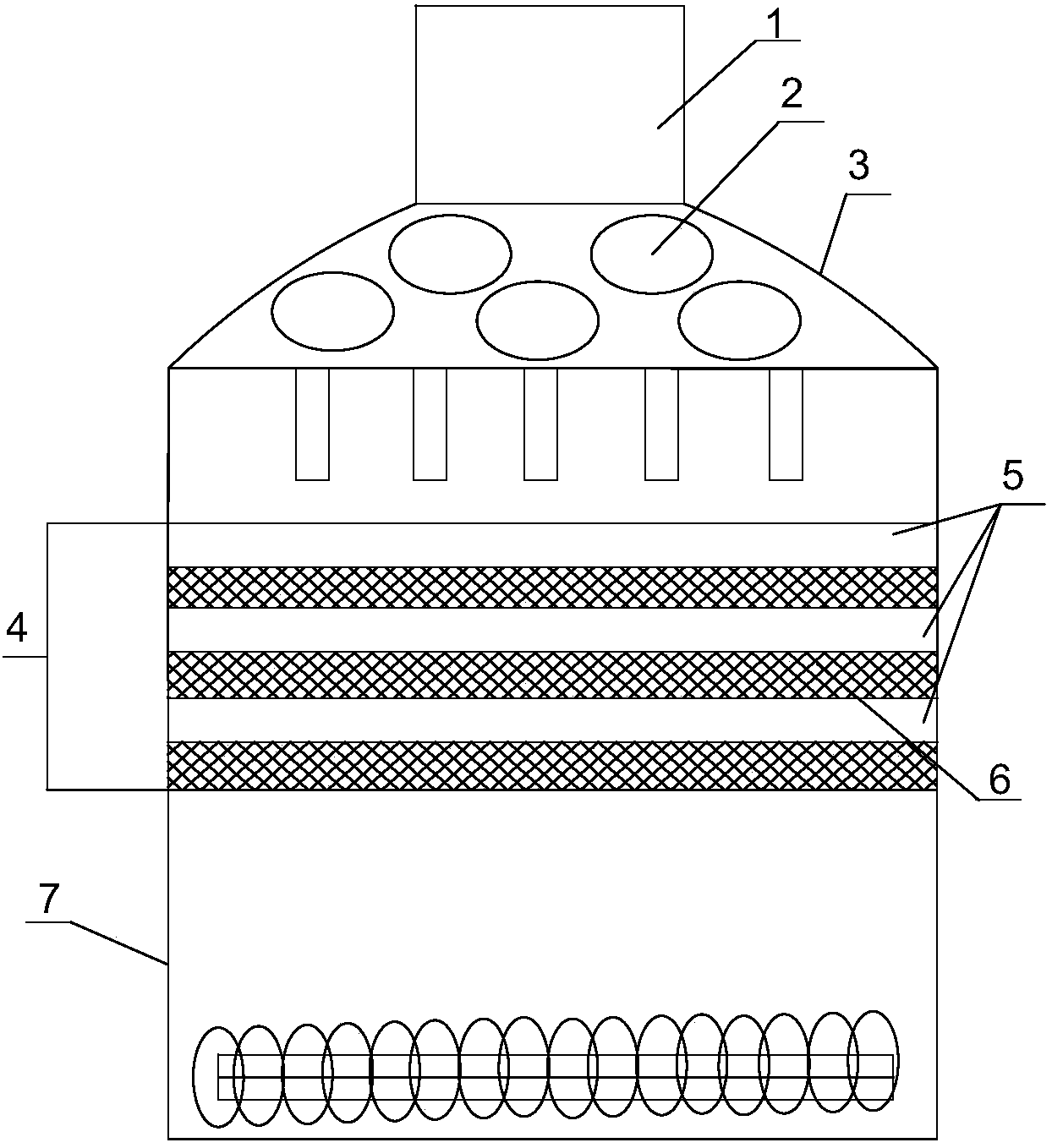

1.一种多级化污水过滤设备，包括进水管(1)，其特征在于，所述进水管(1)的下方连通有内部填满有鹅卵石(2)的过滤罩(3)，所述过滤罩(3)的底部设置有漏水孔，过滤罩(3)的下方连接有过滤器(4)，所述过滤器(4)包括至少两层过滤层(5)，所述所有过滤层(5)从上至下顺次堆放，每个过滤层(5)的孔隙度小于其上层过滤层(5)的孔隙度，相邻过滤层(5)之间通过滤网(6)分隔开，所述滤网(6)的孔隙度小于所述滤网(6)上层过滤层(5)的孔隙度并大于所述滤网(6)下层过滤层(5)的孔隙度。
2.根据权利要求1所述的一种多级化污水过滤设备，其特征在于，设置有三层过滤层(5)，所述三层过滤层(5)从上至下依次设置为粗砂层、细砂层、活性炭层，活性炭层的下方设置有孔隙度小于活性炭层孔隙度的除砂层。
3.根据权利要求2所述的一种多级化污水过滤设备，其特征在于，所述滤网(6)采用纱网。
4.根据权利要求1所述的一种多级化污水过滤设备，其特征在于，所述过滤器(4)的下方连接有内设置有加热器的加热池(7)，所述加热池(7)内装有沸水。
5.根据权利要求1所述的一种多级化污水过滤设备，其特征在于，所述过滤罩(3)内装有至少两种粒径的鹅卵石(2)。
说明书
一种多级化污水过滤设备
技术领域
本实用新型涉及一种污水过滤设备，具体涉及一种多级化污水过滤设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。农业污染首先是由于耕作或开荒使土地表面疏松，在土壤和地形还未稳定时降雨，大量泥沙流入水中，增加水中的悬浮物。污水处理是当今社会关注的重点之一。
污水中会含有大量的垃圾，污水直接进入处理池或直接采用小网径的滤网过滤，污水中的垃圾会堵塞处理池及滤网，不仅会损坏污水处理设备造成高额的维修设备，还会降低污水处理的效率;将污水高压泵入处理池时，处理池内的处理装置受到高压冲击会发生磨损或是直接损毁。
实用新型内容
本实用新型所要解决的技术问题是污水处理设备在处理过程中容易堵塞及磨损，目的在于提供一种多级化污水过滤设备，解决污水处理设备使用寿命的问题。
本实用新型通过下述技术方案实现：
一种多级化污水过滤设备，包括进水管，所述进水管的下方连通有内部填满有鹅卵石的过滤罩，所述过滤罩的底部设置有漏水孔，过滤罩的下方连接有过滤器，所述过滤器包括至少两层过滤层，所述所有过滤层从上至下顺次堆放，每个过滤层的孔隙度小于其上层过滤层的孔隙度，相邻过滤层之间通过滤网分隔开，所述滤网的孔隙度小于所述滤网上层过滤层的孔隙度并大于所述滤网下层过滤层的孔隙度。
本实用新型采用鹅卵石对污水进行预处理，鹅卵石主要化学成分是二氧化硅，其次是少量的氧化铁和微量的锰、铜、铝、镁等元素及化合物，具有抗压、耐磨耐腐蚀的作用，鹅卵石堆积在过滤罩内，对污水起到了过滤、缓冲的作用，鹅卵石不会受到污水内腐蚀物质的腐蚀，耐冲击性能高;减压后的污水会缓慢的进入过滤器，通过一层一层的过滤层，能够进行多级过滤;污水中的大垃圾在通过过滤罩时会有部分遗留在鹅卵石层上，从上至下依次通过每一层过滤层时，体积从大至小的垃圾会遗留在不同的过滤层;相邻过滤层之间设置有滤网，滤网能够避免相邻过滤层有明显的混合，还在一定程度上避免过滤层中的过滤剂混在水中向下流;本实用新型的实现原理为：污水从上至下依次穿过过滤罩、过滤器后在进入后续的处理池进行处理。本实用新型在污水处理之前先对污水进行了预处理，所述预处理包括减压、过滤。
一种多级化污水过滤设备，设置有三层过滤层，所述三层过滤层从上至下依次设置为粗砂层、细砂层、活性炭层，活性炭层的下方设置有孔隙度小于活性炭层孔隙度的除砂层。粗砂层、细砂层能够明显地过滤掉污水中的大体积的垃圾，还会粘附污水中的部分水生生物，粗砂、细砂为天然物质，较于其他吸附剂，不会对污水造成二次污染，而且成本低;活性炭的吸附性能好，并且环保利用率高。
所述滤网采用纱网。纱网质地柔软，安装方便，并且纱网的孔径小能够阻挡吸附剂的流失。
所述过滤器的下方连接有内设置有加热器的加热池，所述加热池内装有沸水。对污水进行预加热，一方面能够对污水进行初步高温杀菌，另一方面当污水中含有部分高分子物质时，高温有利于降低污水的粘度;沸水是为了避免污水在进行加热时，被快速地蒸发掉。
所述过滤罩内装有至少两种粒径的鹅卵石。粒径不同的鹅卵石紧密堆积在一起，提高了过滤罩的过滤性能。
本实用新型与现有技术相比，具有如下的优点和有益效果：
1、本实用新型一种多级化污水过滤设备在污水处理之前先对污水进行了减压、过滤的预处理，有效地增加了过滤设备的寿命;
2、本实用新型一种多级化污水过滤设备环保安全，粗砂、细砂、活性炭不会造成二次污染;
3、本实用新型一种多级化污水过滤设备结构简单，操作方便，成本低。
