火电厂脱硫废水零排放装置

发布时间:2025-5-12 10:55:06

公布日:2023.09.22

申请日:2023.06.25

分类号:C02F1/04(2023.01)I;C02F1/00(2023.01)I;C02F103/18(2006.01)N

摘要

本发明涉及脱硫废水处理技术领域,具体涉及一种火电厂脱硫废水零排放系统,包括过滤箱、蒸发室和排放管,所述过滤箱的一侧下端设置有进水管,所述过滤箱内设置有过滤机构一,所述过滤箱的另一侧上端固定连接有连接管,所述连接管远离所述过滤箱的一端固定连接有蒸发室,所述蒸发室内设置有蒸发机构。有益效果:当废水通过进水管进入过滤箱的时候,通过过滤箱内设置的过滤机构一可以将废水进行过滤,通过将连接管设置在过滤箱的上端,使得废水要想排出,必须通过过滤机构一进行过滤之后通过上端的连接管排出,通过连接管排出的一次过滤后的废水,在蒸发室内经过蒸发机构的蒸发,使水蒸气与内部的杂质分离,从而使脱硫废水进行净化。


权利要求书

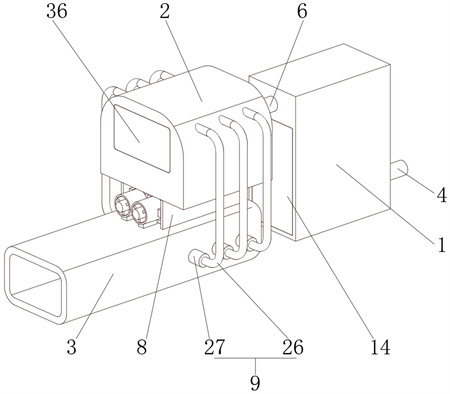

1.一种火电厂脱硫废水零排放系统,包括过滤箱(1)、蒸发室(2)和排放管(3),其特征在于,所述过滤箱(1)的一侧下端设置有进水管(4),所述过滤箱(1)内设置有过滤机构一(5),所述过滤箱(1)的另一侧上端固定连接有连接管(6),所述连接管(6)远离所述过滤箱(1)的一端固定连接有蒸发室(2),所述蒸发室(2)内设置有蒸发机构(7),所述蒸发室(2)的下端通过数量为两个的支撑板(8)固定连接有排放管(3),所述蒸发室(2)的外壁通过过滤机构二(9)与所述排放管(3)连通,所述排放管(3)内设置有冷凝机构(10);所述过滤机构一(5)包括滤芯一(11)和框架(12),所述过滤箱(1)的一侧开设有凹槽(13),所述凹槽(13)处铰接有密封门一(14),所述凹槽(13)内设置有若干个滑槽一(15),所述滑槽一(15)内均滑动密封套设有框架(12),所述框架(12)内均卡接有滤芯一(11);所述蒸发机构(7)包括电热管(16)、滑块(17)和滑动机构(18),所述蒸发室(2)内设置有滑块(17),所述滑块(17)的两侧均固定连接有若干个电热管(16),所述滑块(17)的上端通过滑动机构(18)与所述蒸发室(2)的上端内壁连接;所述滑动机构(18)包括轴套(19)、活塞一(20)和连接杆(21),所述蒸发室(2)的上端内壁固定连接有轴套(19),所述轴套(19)内滑动套设有活塞一(20),所述活塞一(20)的下端通过连接杆(21)与所述滑块(17)固定连接,所述活塞一(20)的上端开设有若干个通槽(22),所述通槽(22)内均开设有滑槽二(23),所述滑槽二(23)内均活动设置有活塞二(24),所述活塞二(24)的上端开设有通孔(40),所述滑槽二(23)的内壁上端均开设有若干个分流孔(25)且贯穿所述活塞一(20);所述过滤机构二(9)包括排气管(26)和滤芯二(27),所述蒸发室(2)的上端固定连接有若干个排气管(26),所述排气管(26)远离所述蒸发室(2)的一端均固定连接有滤芯二(27),所述滤芯二(27)远离所述排气管(26)的一端均与所述排放管(3)连通;所述蒸发室(2)的一侧铰接有密封门二(36),所述蒸发室(2)的下端嵌设有隔热层(37),所述滑块(17)的两端均设置有温度传感器(38),所述滑块(17)靠近所述密封门二(36)的一侧固定连接有把手(39)。

2.根据权利要求1所述的一种火电厂脱硫废水零排放系统,其特征在于,所述冷凝机构(10)包括制冷半导体(28)、冷凝箱(29)和散热片(30),所述排放管(3)的上端嵌设有冷凝箱(29),所述冷凝箱(29)内嵌设有制冷半导体(28),所述制冷半导体(28)的上端固定连接有若干个散热片(30)。

3.根据权利要求2所述的一种火电厂脱硫废水零排放系统,其特征在于,两个所述支撑板(8)内通过限位板(31)固定连接有数量为两个的风管(32),所述风管(32)的开口一侧与所述冷凝箱(29)的一侧接触,所述风管(32)内均通过限位块(33)固定连接有电机(34),所述电机(34)的外轴均固定连接有涡轮(35)。

发明内容

本发明的目的在于提供一种火电厂脱硫废水零排放系统,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:

一种火电厂脱硫废水零排放系统包括过滤箱、蒸发室和排放管,其特征在于,所述过滤箱的一侧下端设置有进水管,所述过滤箱内设置有过滤机构一,所述过滤箱的另一侧上端固定连接有连接管,所述连接管远离所述过滤箱的一端固定连接有蒸发室,所述蒸发室内设置有蒸发机构,所述蒸发室的下端通过数量为两个的支撑板固定连接有排放管,所述蒸发室的外壁通过过滤机构二与所述排放管连通,所述排放管内设置有冷凝机构。

进一步的,所述过滤机构一包括滤芯一和框架,所述过滤箱的一侧开设有凹槽,所述凹槽处铰接有密封门一,所述凹槽内设置有若干个滑槽一,所述滑槽一内均滑动密封套设有框架,所述框架内均卡接有滤芯一。

进一步的,所述蒸发机构包括电热管、滑块和滑动机构,所述蒸发室内设置有滑块,所述滑块的两侧均固定连接有若干个电热管,所述滑块的上端通过滑动机构与所述蒸发室的上端内壁连接。

进一步的,所述滑动机构包括轴套、活塞一和连接杆,所述蒸发室的上端内壁固定连接有轴套,所述轴套内滑动套设有活塞一,所述活塞一的下端通过连接杆与所述滑块固定连接,所述活塞一的上端开设有若干个通槽,所述通槽内均开设有滑槽二,所述滑槽二内均活动设置有活塞二,所述活塞二的上端开设有通孔,所述滑槽二的内壁上端均开设有若干个分流孔且贯穿所述活塞一。

进一步的,所述过滤机构二包括排气管和滤芯二,所述蒸发室的上端固定连接有若干个排气管,所述排气管远离所述蒸发室的一端均固定连接有滤芯二,所述滤芯二远离所述排气管的一端均与所述排放管连通。

进一步的,所述冷凝机构包括制冷半导体、冷凝箱和散热片,所述排放管的上端嵌设有冷凝箱,所述冷凝箱内嵌设有制冷半导体,所述制冷半导体的上端固定连接有若干个散热片。

进一步的,两个所述支撑板内通过限位板固定连接有数量为两个的风管,所述风管的开口一侧与所述冷凝箱的一侧接触,所述风管内均通过限位块固定连接有电机,所述电机的外轴均固定连接有涡轮。

进一步的,所述蒸发室的一侧铰接有密封门二,所述蒸发室的下端嵌设有隔热层,所述滑块的两端均设置有温度传感器,所述滑块靠近所述密封门二的一侧固定连接有把手。

与现有技术相比,本发明具有以下有益效果:

1)、当废水通过进水管进入过滤箱的时候,通过过滤箱内设置的过滤机构一可以将废水进行过滤,通过将连接管设置在过滤箱的上端,使得废水要想排出,必须通过过滤机构一进行过滤之后通过上端的连接管排出,通过连接管排出的一次过滤后的废水,在蒸发室内经过蒸发机构的蒸发,使水蒸气与内部的杂质分离,从而使脱硫废水进行净化,脱硫废水净化后的水蒸气通过过滤机构二进行二次净化,滤除空气中夹杂的杂质和有害物质,随后彻底净化的蒸汽在排放管内与冷凝机构接触急速降温从而脱水,形成干净的水和干燥的空气,从而实现零污染排放。

2)、通过设置在过滤箱一侧的密封门一,在定时保养的时候可以打开密封门一后抽出框架,从而更换框架内的滤芯一,可以使过滤机构一的过滤效果不会有所降低,有效的提升保养的效率,通过蒸发室内蒸发的水蒸气通过排气管排出后经过滤芯二对有害物质的过滤,使水蒸气保持洁净的状态,而通过将排放管设置在蒸发室的下方,当水蒸气预冷降温的时候,冷空气的气压要大于热空气的气压,从而产生向下的趋势,进而使排气管产生负压,使吸力增强,从而加速气体的流动,增加净化的效率,通过设置的密封门二,可以便于蒸发室后续的保养,对内部蒸发废水后的残留物进行清理,而设置的温度传感器可以实时检测蒸发室内的温度,使废水蒸发完之后让电热管降温,避免废水蒸发完之后电热管继续工作导致烧毁,而设置的把手则可以在对蒸发室进行清洁的时候将蒸发机构抬起,便于清洁残留物。

3)、当蒸发室内注入废水的时候,电热管运行,对废水进行加热,使废水升温蒸发,从而将杂质与水分离,当向上拨动把手的时候,带动滑块上移,从而挤压连接杆使活塞一上移,此时活塞一挤压轴套内上端的液压油,从而液压油推动活塞二在滑槽二内下移,使滑槽二内的分流孔连通,增大流动面积,从而使液压油可以快速的从活塞一的上端移动至下端,而松开把手后,通过重力的作用下,使滑块下移,通过连接杆带动活塞一在轴套内下移,此时活塞一挤压轴套内下端的液压油,从而液压油推动活塞二在滑槽二内上移将分流孔堵住,使液压油流动的面积减小,从而减小流速,使蒸发机构缓慢的下落,从而使工人可以有足够的时间对蒸发室内进行清洁。

4)、通过设置的制冷半导体运行使冷凝箱产生极低的温度,从而使水蒸气急速降温将水分脱离空气,而设置的若干个散热片可以对制冷半导体在制冷的时候产生的热量进行散热,使制冷半导体可以长时间的制冷并且效率不会降低,通过设置的风管内的电机,当电机运行的时候,涡轮吹出的风可以有效的带走散热片表面的热量,进一步提升对制冷半导体的散热效率,使制冷半导体的长时间运行更加稳定。

(发明人:杨旭;张华)
