公布日：2023.08.15
申请日：2023.04.19
分类号：C02F9/00(2023.01)I;B01D33/11(2006.01)I;B01F27/90(2022.01)I;B01F35/71(2022.01)I;C02F1/52(2023.01)N;C02F1/38(2023.01)N;C02F1/48(2023.01)N;C02F103/
16(2006.01)N
摘要
本发明公开了一种浊环水高效净化处理装置，属于浊环水处理装置技术领域。一种浊环水高效净化处理装置，包括罐体，还包括，进液斗，安装在罐体的顶部，且所述进液斗上还设置有延伸至罐体内腔的进液管；混凝剂投放机构，安装在进液管的中段，用于混凝剂的投入；其中，所述混凝剂投放机构的投药量与进液管的液体流量呈正比；离心分离机构，安装在罐体的顶部内壁，用于分离混入混凝剂的浊环水；搅拌组件，安装在离心分离机构的底端；助凝剂投放机构，均匀安装在罐体的外侧壁；污泥回收机构，安装在罐体的底部；本发明能够根据浊环水的流量调节混凝剂的添加量，进而保证稳定性混凝质量，同时助凝剂添加分散混合性能优良，大大提高了浊环水的处理效率。
权利要求书

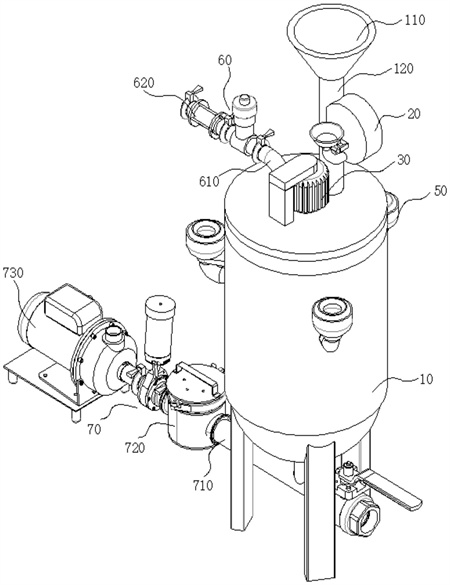

1.一种浊环水高效净化处理装置，包括罐体（10），其特征在于，还包括，进液斗（110），安装在罐体（10）的顶部，且所述进液斗（110）上还设置有延伸至罐体（10）内腔的进液管（120）；混凝剂投放机构（20），安装在进液管（120）的中段，用于混凝剂的投入；其中，所述混凝剂投放机构（20）的投药量与进液管（120）的液体流量呈正比；离心分离机构（30），安装在罐体（10）的顶部外壁，用于分离混入混凝剂的浊环水；搅拌组件（40），安装在离心分离机构（30）的底端；助凝剂投放机构（50），均匀安装在罐体（10）的外侧壁；污泥回收机构（60），安装在罐体（10）的顶部；所述混凝剂投放机构（20）包括安装在进液管（120）中段外壁的壳体（210），所述壳体（210）内侧壁转动连接有转动杆（220），所述转动杆（220）上连接有转动架（230），所述转动架（230）上安装有均匀分布的盛装斗（240），所述壳体（210）靠近底部的外侧壁连接有混凝剂进管（250），所述混凝剂进管（250）远离壳体（210）的一端连接有混凝剂料斗（260），所述混凝剂料斗（260）与壳体（210）之间连接有激振器（270）；所述离心分离机构（30）包括安装在罐体（10）顶部的防水电机（310），所述电机的输出端连接有传动轴（320），所述传动轴（320）的外壁固定连接有顶部开口的镂空接料筒（330），所述进液管（120）正对镂空接料筒（330）；所述搅拌组件（40）包括安装在传动轴（320）中段外壁的拨动杆（410），所述传动轴（320）靠近底端的外侧壁固定连接有均匀分布的搅拌杆（420），所述搅拌杆（420）开设有均匀分布的导流槽；所述助凝剂投放机构（50）包括安装在罐体（10）外壁且向罐体（10）内腔延伸的助凝剂进管（510），置于所述罐体（10）外侧的助凝剂进管（510）的进料端连接有助凝剂料斗（520），所述罐体（10）的内侧壁安装有弧形滑轨（530），所述弧形滑轨（530）上滑动连接有出料筒（540），且所述出料筒（540）的外侧壁连接有遮挡板（550），所述遮挡板（550）与弧形滑轨（530）之间连接有复位弹簧（560），所述弧形滑轨（530）上还固定连接有第一限位杆（570），所述出料筒（540）的底部安装有开闭组件（580），置于所述罐体（10）内腔的助凝剂进管（510）与出料筒（540）的顶部开口对位密封；所述开闭组件（580）包括安装在弧形滑轨（530）上的L型板（581），所述出料筒（540）靠近底部的外侧壁固定连接有安装座（582），所述安装座（582）上转动连接有第二限位杆（583），所述安装座（582）通过第二限位杆（583）转动连接有盖板（584），所述第二限位杆（583）穿过安装座向外延伸，所述第二限位杆（583）的延伸端连接有限位板（586），所述第二限位杆（583）的外壁套有扭簧（585），所述扭簧（585）的两端分别与安装座（582）和限位板（586）固定相连，所述扭簧（585）与复位弹簧（560）处于自然状态下时，所述出料筒（540）与所述助凝剂进管（510）对齐，且所述盖板（584）封堵出料筒（540）；所述传动轴（320）的外侧壁通过支架固定连接有滞留板（340），所述滞留板（340）置于出料筒（540）下方。
2.根据权利要求1所述的一种浊环水高效净化处理装置，其特征在于，所述污泥回收机构（60）包括安装在罐体（10）顶部且向镂空接料筒（330）内腔延伸的抽泥管（610），所述抽泥管（610）置于罐体（10）外的一端连接有抽泥泵（620）。
3.根据权利要求2所述的一种浊环水高效净化处理装置，其特征在于，还包括安装在罐体（10）底部出口处的回收组件（70），所述回收组件（70）包括安装在罐体（10）底部出料口处的回收管（710），所述回收管（710）远离罐体（10）的一端连接有磁力分离机构（720），所述磁力分离机构（720）的出口端连接有液泵（730）。
4.如权利要求3所述的一种浊环水高效净化处理装置的处理工艺，其特征在于，还包括以下步骤：S1：首先将待处理的浊环水通过进液斗（110）注入进液管（120），在浊环水流经进液管（120）的过程中，下落的浊环水击打盛装斗（240），带动转动架（230）转动，转动架（230）转动的过程中，盛装斗（240）盛装通过混凝剂料斗（260）送入壳体（210）内的混凝剂，随着浊环水的冲击跟随转动架（230）转动，直至盛装斗（240）内的混凝剂进入进液管（120），通过激振器（270）能够实现混凝剂料斗（260）的稳定供料，保证混凝剂添加量能够随着浊环水的流量进行变化而变化；S2：在浊环水注入进液斗（110）的同时开启防水电机（310），混合有混凝剂的浊环水通过进液管（120）落入镂空接料筒（330）上，随着防水电机（310）的开启带动传动轴（320）转动，传动轴（320）带动镂空接料筒（330）转动，进而实现混合有混凝剂的浊环水的离心功能，进而将浊环水混合液中的污泥进行滤除，污泥沉淀在镂空接料筒（330）内；S3：离心后的浊环水混合液通过镂空接料筒（330）的漏孔流入至罐体（10）内，在离心后的浊环水下落的过程中，传动轴（320）带动拨动杆（410）转动，在拨动杆（410）转动时，拨动杆（410）随着转动逐渐靠近出料筒（540），在拨动杆（410）未接触出料筒（540）时，出料筒（540）在复位弹簧（560）的拉力作用下与助凝剂进管（510）管口对齐，此时遮挡板（550）与第一限位杆（570）抵接，盖板（584）封堵出料筒（540）底部开口，随着拨动杆（410）的持续转动，带动出料筒（540）沿着弧形滑轨（530）滑动，此时出料筒（540）的顶部开口与助凝剂进管（510）逐渐错开，遮挡板（550）逐渐封堵助凝剂进管（510）的开口，同时复位弹簧（560）拉伸，直至盖板（584）与L型板（581）分离，扭簧（585）复位，盖板（584）不再封堵出料筒（540）的底部开口，此时出料筒（540）内储存的助凝剂落入罐体（10）内，并与由镂空接料筒（330）内流出的浊环水混合，一起落在滞留板（340）上，实现助凝剂与浊环水的混合均匀性，同时能够降低混合有助凝剂的浊环水落入罐体（10）内腔的动能，避免影响助凝剂的沉淀效率，同时通过搅拌杆（420），进一步提高了助凝剂的混合效果；S4：加入助凝剂的浊环水混合液，沉淀后，开启液泵（730），液泵（730）带动回收管（710）将罐体（10）内的浊环水混合液回收进入磁力分离机构（720），磁力分离机构（720）将浊环水混合液中的含铁氧化物回收，提高浊环水的处理效果；S5：开启抽泥泵（620），将沉淀在镂空接料筒（330）内的污泥通过抽泥管（610）抽出，保证镂空接料筒（330）的稳定工作。
发明内容
本发明的目的是为了解决现有技术中存在不能依据浊环水的实时处理量进行混凝剂的投放；助凝剂的分散效果不良，不利于保证浊环水的处理效率的问题，而提出的一种浊环水高效净化处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种浊环水高效净化处理装置，包括罐体，还包括，
进液斗，安装在罐体的顶部，且所述进液斗上还设置有延伸至罐体内腔的进液管；
混凝剂投放机构，安装在进液管的中段，用于混凝剂的投入；
其中，
所述混凝剂投放机构的投药量与进液管的液体流量呈正比；
离心分离机构，安装在罐体的顶部外壁，用于分离混入混凝剂的浊环水；
搅拌组件，安装在离心分离机构的底端；
助凝剂投放机构，均匀安装在罐体的外侧壁；
污泥回收机构，安装在罐体的顶部。
优选的，所述混凝剂投放机构包括安装在进液管中段外壁的壳体，所述壳体内侧壁转动连接有转动杆，所述转动杆上连接有转动架，所述转动架上安装有均匀分布的盛装斗，所述壳体靠近底部的外侧壁连接有混凝剂进管，所述混凝剂进管远离壳体的一端连接有混凝剂料斗，所述混凝剂料斗与壳体之间连接有激振器。
优选的，所述离心分离机构包括安装在罐体顶部的防水电机，所述电机的输出端连接有传动轴，所述传动轴的外壁固定连接有顶部开口的镂空接料筒，所述进液管正对镂空接料筒。
优选的，所述搅拌组件包括安装在传动轴中段外壁的拨动杆，所述传动轴靠近底端的外侧壁固定连接有均匀分布的搅拌杆，所述搅拌杆开设有均匀分布的导流槽。
优选的，所述助凝剂投放机构包括安装在罐体外壁且向罐体内腔延伸的助凝剂进管，置于所述罐体外侧的助凝剂进管的进料端连接有助凝剂料斗，所述罐体的内侧壁安装有弧形滑轨，所述弧形滑轨上滑动连接有出料筒，且所述出料筒的外侧壁连接有遮挡板，所述遮挡板与弧形滑轨之间连接有复位弹簧，所述弧形滑轨上还固定连接有第一限位杆，所述出料筒的底部安装有开闭组件，置于所述罐体内腔的助凝剂进管与出料筒的顶部开口对位密封。
优选的，所述开闭组件包括安装在弧形滑轨上的L型板，所述出料筒靠近底部的外侧壁固定连接有安装座，所述安装座上转动连接有第二限位杆，所述安装座通过第二限位杆转动连接有盖板，所述第二限位杆穿过安装座向外延伸，所述第二限位杆的延伸端连接有限位板，所述第二限位杆的外壁套有扭簧，所述扭簧的两端分别与安装座和限位板固定相连，所述扭簧与复位弹簧处于自然状态下时，所述出料筒与所述助凝剂进管对齐，且所述盖板封堵出料筒。
优选的，所述污泥回收机构包括安装在罐体顶部且向镂空接料筒内腔延伸的抽泥管，所述抽泥管置于罐体外的一端连接有抽泥泵。
优选的，所述传动轴的外侧壁通过支架固定连接有滞留板，所述滞留板置于出料筒下方。
优选的，还包括安装在罐体底部出口处的回收组件，所述回收组件包括安装在罐体底部出料口处的回收管，所述回收管远离罐体的一端连接有磁力分离机构，所述磁力分离机构的出口端连接有液泵。
一种浊环水高效净化处理装置的处理工艺，其特征在于，还包括以下步骤：
S1：首先将待处理的浊环水通过进液斗注入进液管，在浊环水流经进液管的过程中，下落的浊环水击打盛装斗，带动转动架转动，转动架转动的过程中，盛装斗盛装通过混凝剂料斗送入壳体内的混凝剂，随着浊环水的冲击跟随转动架转动，直至盛装斗内的混凝剂进入进液管，通过激振器能够实现混凝剂料斗的稳定供料，保证混凝剂添加量能够随着浊环水的流量进行变化而变化；
S2：在浊环水注入进液斗的同时开启防水电机，混合有混凝剂的浊环水通过进液管落入镂空接料筒上，随着防水电机的开启带动传动轴转动，传动轴带动镂空接料筒转动，进而实现混合有混凝剂的浊环水的离心功能，进而将浊环水混合液中的污泥进行滤除，污泥沉淀在镂空接料筒内；
S3：离心后的浊环水混合液通过镂空接料筒的漏孔流入至罐体内，在离心后的浊环水下落的过程中，传动轴带动拨动杆转动，在拨动杆转动时，拨动杆随着转动逐渐靠近出料筒，在拨动杆未接触出料筒时，出料筒在复位弹簧的拉力作用下与助凝剂进管管口对齐，此时遮挡板与第一限位杆抵接，盖板封堵出料筒底部开口，随着拨动杆的持续转动，带动出料筒沿着弧形滑轨滑动，此时出料筒的顶部开口与助凝剂进管逐渐错开，遮挡板逐渐封堵助凝剂进管的开口，同时复位弹簧拉伸，直至盖板与L型板分离，扭簧复位，盖板不在封堵出料筒的底部开口，此时出料筒内储存的助凝剂落入罐体内，并与由镂空接料筒内流出的浊环水混合，一起落在滞留版上，实现助凝剂与浊环水的混合均匀性，同时能够降低混合有助凝剂的浊环水落入罐体内腔的动能，避免影响助凝剂的沉淀效率，同时通过搅拌杆，进一步提高了助凝剂的混合效果；
S4：加入助凝剂的浊环水混合液，沉淀后，开启液泵，液泵带动回收管将罐体内的浊环水混合液回收进入磁力分离机构，磁力分离机构将浊环水混合液中的含铁氧化物，提高浊环水的处理效果；
S5：开启抽泥泵，将沉淀在镂空接料筒内的污泥通过抽泥管抽出，保证镂空接料筒的稳定工作。
与现有技术相比，本发明提供了一种浊环水高效净化处理装置，具备以下有益效果：
1、该浊环水高效净化处理装置，通过设置在进液管处的混凝剂投放机构，在浊环水流经进液管的过程中，下落的浊环水击打盛装斗，带动转动架转动，转动架转动的过程中，盛装斗盛装的混凝剂进入进液管，保证混凝剂添加量能够随着浊环水的流量进行变化而变化，解决了现有技术中不能依据浊环水的实时处理量进行混凝剂的投放的问题。
2、该浊环水高效净化处理装置，通过设置的离心分离机构，传动轴带动镂空接料筒转动，进而实现混合有混凝剂的浊环水的离心功能，进而将浊环水混合液中的污泥进行滤除。
3、该浊环水高效净化处理装置，通过设置的拨动杆与助凝剂投放机构相配合，在离心后的浊环水下落的过程中，传动轴带动拨动杆转动，在拨动杆转动时，拨动杆随着转动逐渐靠近出料筒，在拨动杆未接触出料筒时，出料筒在复位弹簧的拉力作用下与助凝剂进管管口对齐，此时遮挡板与第一限位杆抵接，盖板封堵出料筒底部开口，随着拨动杆的持续转动，带动出料筒沿着弧形滑轨滑动，此时出料筒的顶部开口与助凝剂进管逐渐错开，遮挡板逐渐封堵助凝剂进管的开口，同时复位弹簧拉伸，直至盖板与L型板分离，扭簧复位，盖板不在封堵出料筒的底部开口，此时出料筒内储存的助凝剂落入罐体内，并与由镂空接料筒内流出的浊环水混合，一起落在滞留版上，实现助凝剂与浊环水的混合均匀性，同时能够降低混合有助凝剂的浊环水落入罐体内腔的动能，避免影响助凝剂的沉淀效率，同时通过搅拌杆，进一步提高了助凝剂的混合效果，解决了现有技术中助凝剂的分散效果不良，不利于保证浊环水的处理效率的问题。
4、该浊环水高效净化处理装置，通过设置的回收组件，液泵带动回收管将罐体内的浊环水混合液回收进入磁力分离机构，磁力分离机构将浊环水混合液中的含铁氧化物，提高浊环水的处理效果。
5、该浊环水高效净化处理装置，通过设置的污泥回收机构，实现离心污泥的回收功能。
（发明人：张佳伟;张菡彧）
