公布日：2023.08.22
申请日：2023.07.07
分类号：C02F11/13(2019.01)I;F27D17/00(2006.01)I
摘要
本发明涉及污泥干化处理技术领域，具体的是一种利用锅炉烟气余热的污泥干化装置，包括装置腔体、设置在装置腔体内的旋转打散组件和干化组件，旋转打散组件包括若干上下布置的旋转筒、拍打杆、打散细杆等，其连通的中空结构通入热的锅炉烟气，通过热能的传导作用，能够对污泥进行初步的加热，使其易被打散成细小的颗粒，使污泥在干化装置中均匀受热；干化组件包括斜传送带、梳理拍打构件等，能够对污泥进行梳理、聚拢、翻动、拍打，污泥能够在斜传送带上翻动、均匀分布，使干化效果更好，防止污泥粘附在传送带上，影响干化效果。本发明的旋转打散组件能够将湿团状的污泥加热打散，使其在进入干化组件时能够分布更加均匀。
权利要求书

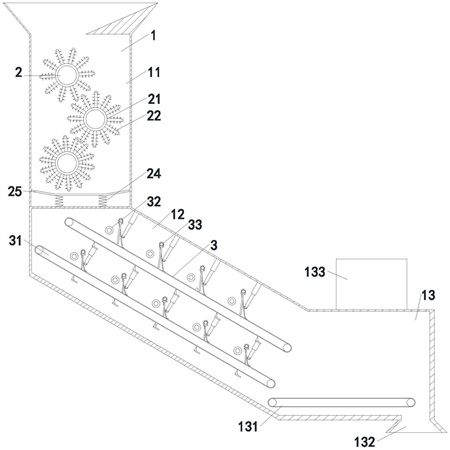

1.一种利用锅炉烟气余热的污泥干化装置，包括装置腔体(1)、设置在装置腔体(1)内的旋转打散组件(2)和干化组件(3)，其特征在于，所述装置腔体(1)包括设置在上端的竖直筒(11)、连接在竖直筒(11)底部且右端向下倾斜的倾斜筒(12)、连接在倾斜筒(12)右端的水平筒(13)，旋转打散组件(2)设置在竖直筒(11)内部，干化组件(3)设置在倾斜筒(12)内部；所述旋转打散组件(2)包括若干上下布置的旋转筒(21)，旋转筒(21)贯穿竖直筒(11)前后侧壁，旋转筒(21)外表面沿旋转筒(21)径向均匀转动设置有若干拍打杆(22)，拍打杆(22)、旋转筒(21)均为连通的中空结构，上下两个相邻的所述旋转筒(21)左右交错布置，位置从上到下的旋转筒(21)外表面上的拍打杆(22)数量逐渐变多，且上下两个相邻的旋转筒(21)上拍打杆(22)的位置相交错；拍打杆(22)外表面沿拍打杆(22)径向均匀布置有若干打散细杆(23)，竖直筒(11)的下部设置有振动弹簧(24)，振动弹簧(24)上端安装有铁丝网(25)，旋转筒(21)一端连接有锅炉烟气进气管，其另一端连接有排气管；所述干化组件(3)包括若干与倾斜筒(12)倾斜角度相同的斜传送带(31)，斜传送带(31)的传动轴贯穿倾斜筒(12)的前后两侧壁，倾斜筒(12)的前后两侧壁上沿传送带运动方向设置有若干烟气管(32)，且烟气管(32)布置在每个斜传送带(31)的上方，斜传送带(31)的上方设置有梳理拍打构件(33)，斜传送带(31)的一侧设置有链条(34)，链条(34)通过斜传送带(31)上设置的链轮进行传动，链条(34)外表面均匀设置有凸块(35)；所述梳理拍打构件(33)包括固定设置在倾斜筒(12)的前后两侧壁上的若干安装杆(331)，每个斜传送带(31)的上方均分布有多个安装杆(331)，安装杆(331)通过铰接的方式连接有梳理拍打板(332)，梳理拍打板(332)的靠近凸块(35)一侧设置有与其相配合摆动板(333)，使得凸块(35)带动梳理拍打板(332)进行摆动；所述梳理拍打板(332)为梳齿状，且梳理拍打板(332)的下端为向斜传送带(31)传送方向倾斜的弯折结构，且梳理拍打板(332)的弯折结构抵在斜传送带(31)的上表面；每个所述斜传送带(31)的下侧设置有多个安装板(334)，安装板(334)安装在倾斜筒(12)的前后侧壁，每个梳理拍打板(332)的右侧均设置有伸缩杆(335)，最上侧的伸缩杆(335)安装在倾斜筒(12)的上侧壁，剩余的伸缩杆(335)均安装在与其上侧对应位置的安装板(334)底部，伸缩杆(335)为弹性伸缩杆，且伸缩杆(335)的伸缩端安装有抵紧轮(336)，抵紧轮(336)抵紧在梳理拍打板(332)上侧面。
2.根据权利要求1所述的一种利用锅炉烟气余热的污泥干化装置，其特征在于，每个所述安装板(334)的上侧面设置有用于刮除粘附在斜传送带(31)下侧面的污泥的楔形刮板(337)。
3.根据权利要求1所述的一种利用锅炉烟气余热的污泥干化装置，其特征在于，所述铁丝网(25)的侧壁与竖直筒(11)滑动配合，铁丝网(25)的中部为水平结构，且其左右两端均向上倾斜布置，铁丝网(25)的水平结构的位置与最底部的旋转筒(21)的位置相对应。
4.根据权利要求1所述的一种利用锅炉烟气余热的污泥干化装置，其特征在于，所述水平筒(13)内部设置有水平传动带(131)，水平筒(13)的下侧面且远离倾斜筒(12)设置有出料口(132)，水平筒(13)的上侧面设置有排烟管(133)。
发明内容
为了解决上述技术问题，本发明采用的技术方案是：一种利用锅炉烟气余热的污泥干化装置，包括装置腔体、设置在装置腔体内的旋转打散组件和干化组件，装置腔体包括设置在上端的竖直筒、连接在竖直筒底部且右端向下倾斜的倾斜筒、连接在倾斜筒右端的水平筒，旋转打散组件设置在竖直筒内部，干化组件设置在倾斜筒内部。
所述旋转打散组件包括若干上下布置的旋转筒，旋转筒贯穿竖直筒前后侧壁，旋转筒外表面沿旋转筒径向均匀转动设置有若干拍打杆，拍打杆、旋转筒均为连通的中空结构，拍打杆外表面沿拍打杆径向均匀布置有若干打散细杆，竖直筒的下部设置有振动弹簧，振动弹簧上端安装有铁丝网，旋转筒一端连接有锅炉烟气进气管，其另一端连接有排气管。
所述干化组件包括若干与倾斜筒倾斜角度相同的斜传送带，斜传送带的传动轴贯穿倾斜筒的前后两侧壁，倾斜筒的前后两侧壁上沿传送带运动方向设置有若干烟气管，且烟气管布置在每个斜传送带的上方，斜传送带的上方设置有梳理拍打构件，斜传送带的一侧设置有链条，链条通过斜传送带上设置的链轮进行传动，链条外表面均匀设置有凸块。
所述梳理拍打构件包括固定设置在倾斜筒的前后两侧壁上的若干安装杆，每个斜传送带的上方均分布有多个安装杆，安装杆通过铰接的方式连接有梳理拍打板，梳理拍打板的靠近凸块一侧设置有与其相配合摆动板，使得凸块带动梳理拍打板进行摆动。
作为本发明的一种优选技术方案，所述梳理拍打板为梳齿状，且梳理拍打板的下端为向斜传送带传送方向倾斜的弯折结构，且梳理拍打板的弯折结构抵在斜传送带的上表面。
作为本发明的一种优选技术方案，每个所述斜传送带的下侧设置有多个安装板，安装板安装在倾斜筒的前后侧壁，每个梳理拍打板的右侧均设置有伸缩杆，最上侧的伸缩杆安装在倾斜筒的上侧壁，剩余的伸缩杆均安装在与其上侧对应位置的安装板底部，伸缩杆为弹性伸缩杆，且伸缩杆的伸缩端安装有抵紧轮，抵紧轮抵紧在梳理拍打板上侧面。
作为本发明的一种优选技术方案，每个所述安装板的上侧面设置有用于刮除粘附在斜传送带下侧面的污泥的楔形刮板。
作为本发明的一种优选技术方案，上下两个相邻的所述旋转筒左右交错布置，位置从上到下的旋转筒外表面上的拍打杆数量逐渐变多，且上下两个相邻的旋转筒上拍打杆的位置相交错。
作为本发明的一种优选技术方案，所述铁丝网的侧壁与竖直筒滑动配合，铁丝网的中部为水平结构，且其左右两端均向上倾斜布置，铁丝网的水平结构的位置与最底部的旋转筒的位置相对应。
作为本发明的一种优选技术方案，所述水平筒内部设置有水平传动带，水平筒的下侧面且远离倾斜筒设置有出料口，水平筒的上侧面设置有排烟管。
本发明的有益效果在于：一、本发明的旋转筒和拍打杆均为连通的中空结构，其中通入热的锅炉烟气，通过热能的传导作用，能够对污泥进行初步的加热，使其降低一定的含水率、更易被打散成细小的颗粒，而旋转筒外表面上的拍打杆数量自上而下逐渐变多，进而旋转筒、拍打杆、打散细杆能够使污泥拍打成较细小的颗粒，使其在进入干化传送带时能够均匀地分布在传送带上，从而保证污泥在干化装置中均匀受热，干化均匀。
二、本发明的铁丝网能够将旋转筒、拍打杆、打散细杆处理过的细小颗粒的污泥进行振动筛选，防止有较大的湿团状污泥没有被拍打成细小颗粒而进入干化装置，造成干化不均匀，干化效果不理想的情况。
三、本发明的梳理拍打构件能够对污泥进行梳理、聚拢、翻动，伸缩杆使梳理拍打构件抵紧在斜传送带上，梳理拍打构件的摆动板能够被凸块拨动从而使梳理拍打板能够对传动带进行拍打，使污泥能够重新更加均匀的分布在传送带上，使干化效果更好，防止污泥粘附在传送带上，影响干化效果。
四、本发明的旋转筒和拍打杆具有自清洁功能，旋转筒和拍打杆为转动配合，在将对污泥加热、打散过程中，由于拍打杆和污泥的相互作用，使拍打杆转动，将粘附在拍打杆和打散细杆上的污泥通过离心作用甩离其表面，防止污泥粘附在旋转筒、拍打杆、打散细杆上，影响初步加热和打散效果。
（发明人：何焱;孙国栋;唐勇;盖元波）
