公布日：2024.03.29
申请日：2023.12.28
分类号：E03B3/02(2006.01)I;E03F5/10(2006.01)I;E03F5/22(2006.01)I;E03F3/04(2006.01)I;G09B25/00(2006.01)I;F04D15/00(2006.01)I
摘要
本发明公开了一种雨污水混接截流装置收集处理模拟系统，包括：储存水箱，截流泵站，截流单元，所述截流单元位于所述储存水箱与所述截流泵站之间；收集水箱，用于收集并储存雨水；还包括第一输送管道，第二输送管道，第三输送管道，第四输送管道，第五输送管道。本发明设计的雨污水混接截流装置收集处理模拟系统，直观模拟雨污水经过系统的处理过程；能够展示不同截流装置对应不同雨量的截流效果；自动化程度高，可以单独演示一种截流装置，也能演示多种截流装置运行过程，且可以实时监控，连续演示截流过程；实现后期增加截流装置的可能性；使得主管部门更加重视截流工作。
权利要求书

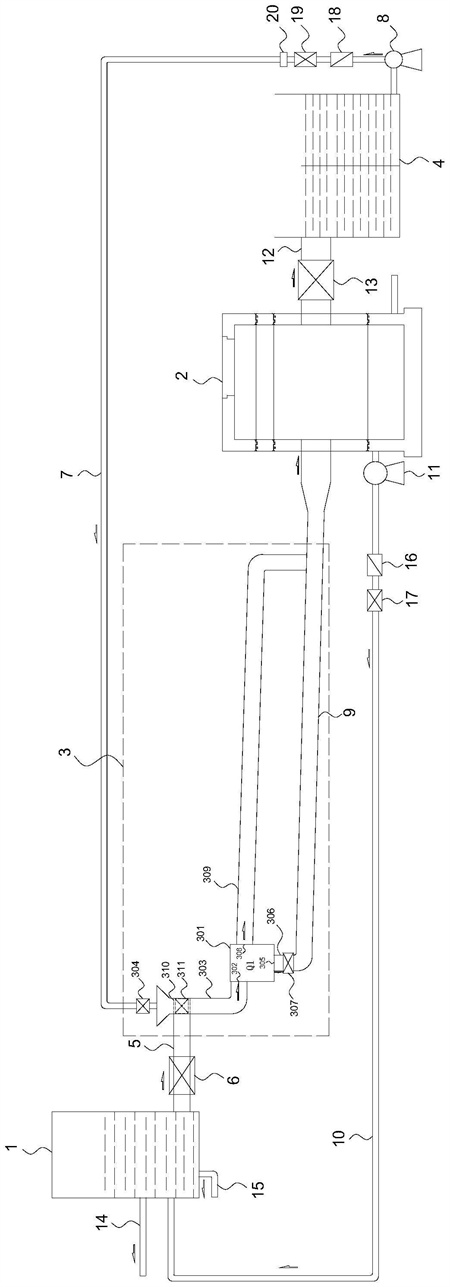

1.一种雨污水混接截流装置收集处理模拟系统，其特征在于，包括：储存水箱(1)，用于储存放置模拟用水；截流泵站(2)，用于判断并分流雨水和污水；截流单元(3)，所述截流单元(3)位于所述储存水箱(1)与所述截流泵站(2)之间；收集水箱(4)，用于收集并储存雨水；第一输送管道(5)，所述第一输送管道(5)连通所述储存水箱(1)和所述截流单元(3)，用于将所述储存水箱(1)内的污水输送至所述截流单元(3)，所述第一输送管道(5)上设置有第一流量计(6)；第二输送管道(7)，所述第二输送管道(7)连通所述截流单元(3)和所述收集水箱(4)，用于将所述收集水箱(4)内的雨水输送至所述截流单元(3)，所述第二输送管道(7)上设置有雨水泵(8)；第三输送管道(9)，所述第三输送管道(9)连通所述截流单元(3)和所述截流泵站(2)，用于将所述截流单元(3)内的污水输送至所述截流泵站(2)；第四输送管道(10)，所述第四输送管道(10)连通所述储存水箱(1)和所述截流泵站(2)，用于将所述截流泵站(2)内的污水输送至所述储存水箱(1)，所述第四输送管道(10)上设置有污水泵(11)；第五输送管道(12)，所述第五输送管道(12)连通所述截流泵站(2)和所述收集水箱(4)，用于将所述截流泵站(2)内的雨水输送至所述收集水箱(4)，所述第五输送管道(12)上设置有电磁阀(13)。
2.根据权利要求1所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：所述截流单元(3)包括截流组，所述截流组包括第一截流装置(301)，所述第一截流装置(301)的混接进水口(302)通过第一截流管道(303)与所述第二输送管道(7)连通设置，所述第一截流管道(303)上设置有第一球阀(304)；所述第一截流装置(301)的污水出口(305)通过第二截流管道(306)与所述第三输送管道(9)连通设置，所述第二截流管道(306)上设置有第二球阀(307)；所述第一截流装置(301)的雨水出口(308)通过第三截流管道(309)与所述第三输送管道(9)连通设置；所述第一截流管道(303)通过第四截流管道(310)与所述第一输送管道(5)连通设置，所述第四截流管道(310)上设置有第三球阀(311)。
3.根据权利要求2所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：模拟污水时，开启所述第三球阀(311)，所述储存水箱(1)内的污水依次经过所述第四截流管道(310)、第一截流管道(303)进入所述第一截流装置(301)内，系统默认为污水，控制所述第二球阀(307)开启，所述截流泵站(2)内的污水经过所述第三输送管道(9)流入所述截流泵站(2)内，所述截流泵站(2)判断为污水，自动开启所述污水泵(11)将污水通过所述第四输送管道(10)输送至所述储存水箱(1)，以此循环。
4.根据权利要求3所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：模拟雨水时，开启所述雨水泵(8)，同时打开所述第一球阀(304)，所述收集水箱(4)内的雨水依次通过第二输送管道(7)、第一截流管道(303)进入所述第一截流装置(301)内，系统判定来水为雨水，关闭所述第二球阀(307)，雨水则从所述第一截流装置(301)的雨水出口(308)经过第三截流管道(309)、第三输送管道(9)流入所述截流泵站(2)内，所述截流泵站(2)识别来水为雨水，自动关闭所述污水泵(11)，打开所述电磁阀(13)，来水经过所述第五输送管道(12)进入所述收集水箱(4)。
5.根据权利要求4所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：所述截流单元(3)包括多个并联设置的截流组。
6.根据权利要求1所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：所述储存水箱(1)的上侧设置有溢流输送管道(14)。
7.根据权利要求1所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：所述储存水箱(1)的下端设置有排放输送管道(15)。
8.根据权利要求1所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：所述第四输送管道(10)上沿所述污水泵(11)的出口端依次设置有第一止回阀(16)、第一闸阀(17)。
9.根据权利要求1所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：所述第二输送管道(7)上沿所述雨水泵(8)的出口端依次设置有第二止回阀(18)、第二闸阀(19)和第二流量计(20)。
10.根据权利要求9所述的一种雨污水混接截流装置收集处理模拟系统，其特征在于：所述第二流量计(20)为分体式流量计。
发明内容
为克服上述现有技术中的不足，本发明的目的在于提供一种雨污水混接截流装置收集处理模拟系统。
为达到以上目的及其他相关目的，本发明提供的技术方案是：一种雨污水混接截流装置收集处理模拟系统，包括：
储存水箱，用于储存放置模拟用水；
截流泵站，用于判断并分流雨水和污水；
截流单元，所述截流单元位于所述储存水箱与所述截流泵站之间；
收集水箱，用于收集并储存雨水；
第一输送管道，所述第一输送管道连通所述储存水箱和所述截流单元，用于将所述储存水箱内的污水输送至所述截流单元，所述第一输送管道上设置有第一流量计；
第二输送管道，所述第二输送管道连通所述截流单元和所述收集水箱，用于将所述收集水箱内的雨水输送至所述截流单元，所述第二输送管道上设置有雨水泵；
第三输送管道，所述第三输送管道连通所述截流单元和所述截流泵站，用于将所述截流单元内的污水输送至所述截流泵站；
第四输送管道，所述第四输送管道连通所述储存水箱和所述截流泵站，用于将所述截流泵站内的污水输送至所述储存水箱，所述第四输送管道上设置有污水泵；
第五输送管道，所述第五输送管道连通所述截流泵站和所述收集水箱，用于将所述截流泵站内的雨水输送至所述收集水箱，所述第五输送管道上设置有电磁阀。
进一步的，所述截流单元包括截流组，所述截流组包括第一截流装置，
所述第一截流装置的混接进水口通过第一截流管道与所述第二输送管道连通设置，所述第一截流管道上设置有第一球阀(1++)；
所述第一截流装置的污水出口通过第二截流管道与所述第三输送管道连通设置，所述第二截流管道上设置有第二球阀(1+)；
所述第一截流装置的雨水出口通过第三截流管道与所述第三输送管道连通设置；
所述第一截流管道通过第四截流管道与所述第一输送管道连通设置，所述第四截流管道上设置有第三球阀(1)。
进一步的，模拟污水时，开启所述第三球阀(1)，所述储存水箱内的污水依次经过所述第四截流管道、第一截流管道进入所述第一截流装置内，系统默认为污水，控制所述第二球阀(1+)开启，所述截流泵站内的污水经过所述第三输送管道流入所述截流泵站内，所述截流泵站判断为污水，自动开启所述污水泵将污水通过所述第四输送管道输送至所述储存水箱，以此循环。
进一步的，模拟雨水时，开启所述雨水泵，同时打开所述第一球阀，所述收集水箱内的雨水依次通过第二输送管道、第一截流管道进入所述第一截流装置内，系统判定来水为雨水，关闭所述第二球阀，雨水则从所述第一截流装置的雨水出口经过第三截流管道、第三输送管道流入所述截流泵站内，所述截流泵站识别来水为雨水，自动关闭所述污水泵，打开所述电磁阀，来水经过所述第五输送管道进入所述收集水箱。
进一步的，所述截流单元包括多个并联设置的截流组。在本方案中，能够展示不同截流装置对应不同雨量的截流效果。
进一步的，所述储存水箱的上侧设置有溢流输送管道。在本方案中，在储存水箱的上侧设置溢流输送管道，便于储水水箱内多的水溢出。
进一步的，所述储存水箱的下端设置有排放输送管道。在本方案中，在储存水箱的下端设置排放输送管道，便于在模拟实验结束时，排空储水水箱。
进一步的，所述第四输送管道上沿所述污水泵的出口端依次设置有第一止回阀、第一闸阀。在本方案中，在第四输送管道上设置第一止回阀、第一闸阀便于控制，防止逆流。
进一步的，所述第二输送管道上沿所述雨水泵的出口端依次设置有第二止回阀、第二闸阀和第二流量计。在本方案中，在第二输送管道上设置第二止回阀、第二闸阀和第二流量计，便于控制，防止逆流。
进一步的，所述第二流量计为分体式流量计。在本方案中，第二流量计采用分体式流量计，可以更好的控制流量。
由于上述技术方案的运用，本发明与现有技术相比具有的有益效果是：
本发明设计的雨污水混接截流装置收集处理模拟系统，直观模拟雨污水经过系统的处理过程；能够展示不同截流装置对应不同雨量的截流效果；自动化程度高，可以单独演示一种截流装置，也能演示多种截流装置运行过程，且可以实时监控，连续演示截流过程；实现后期增加截流装置的可能性；使得主管部门更加重视截流工作。
（发明人：杨云安;史文晶;孙飞飞;孙晖;汪超）
