公布日：2023.09.08
申请日：2023.07.21
分类号：C02F11/125(2019.01)I
摘要
本发明公开了双环压榨脱水机，包括机架，机架下端设有吸液盘，机架前端设有出料斗和位于出料斗前侧的压泥盘，机架后端设有进料斗，机架前侧固定有螺旋轴减速机和活动环轴减速机，机架内容置有两组前后延伸的左旋螺旋轴和右旋螺旋轴，螺旋轴减速机通过传动齿轮连接左旋螺旋轴和右旋螺旋轴，机架上设有位于进料斗前方的固定环以及可上下往复运动的活动环。本发明污泥脱水效果好。
权利要求书

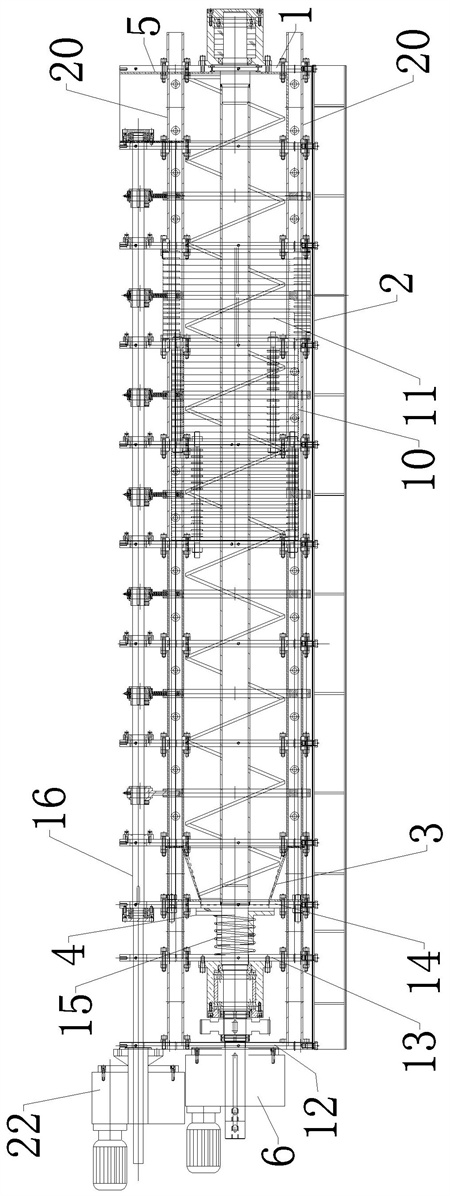

1.双环压榨脱水机，其特征在于：包括机架，机架下端设有吸液盘，机架前端设有出料斗和位于出料斗前侧的压泥盘，机架后端设有进料斗，机架前侧固定有螺旋轴减速机和活动环轴减速机，机架内容置有两组前后延伸的左旋螺旋轴和右旋螺旋轴，螺旋轴减速机通过传动齿轮连接左旋螺旋轴和右旋螺旋轴，机架上设有位于进料斗前方的固定环以及可上下往复运动的活动环。
2.根据权利要求1所述的双环压榨脱水机，其特征在于：机架前端设有前后分布的减速机支撑板、齿轮室支撑板和出料口支撑板，出料斗安装在出料口支撑板上，压泥盘上套有一排渣弹簧，排渣弹簧卡在压泥盘和齿轮室支撑板后侧之间。
3.根据权利要求1或2所述的双环压榨脱水机，其特征在于：出料斗前端开口小后端开口大。
4.根据权利要求1所述的双环压榨脱水机，其特征在于：活动环轴减速机连接有前后延伸的传动轴，传动轴从机架前端延伸至后端，传动轴上设有偏心套，偏心套连接有上下延伸的连杆，活动环与连杆连接。
5.根据权利要求4所述的双环压榨脱水机，其特征在于：机架上设有左右延伸且位于传动轴下方的限位轴，限位轴穿过活动环。
6.根据权利要求1所述的双环压榨脱水机，其特征在于：机架上设有两组前后延伸的喷淋定距管，喷淋定距管上设有喷淋嘴，两组喷淋定距管上下分布且位于固定环和活动环之间。
7.根据权利要求1所述的双环压榨脱水机，其特征在于：固定环位于活动环前侧，活动环、固定环下部与吸液盘连通。
发明内容
鉴于上述现有技术的缺陷，本发明的目的在于：提供一种双环压榨脱水机。
本发明的技术解决方案是：双环压榨脱水机，其特征在于：包括机架，机架下端设有吸液盘，机架前端设有出料斗和位于出料斗前侧的压泥盘，机架后端设有进料斗，机架前侧固定有螺旋轴减速机和活动环轴减速机，机架内容置有两组前后延伸的左旋螺旋轴和右旋螺旋轴，螺旋轴减速机通过传动齿轮连接左旋螺旋轴和右旋螺旋轴，机架上设有位于进料斗前方的固定环以及可上下往复运动的活动环。
进一步地，机架前端设有前后分布的减速机支撑板、齿轮室支撑板和出料口支撑板，出料斗安装在出料口支撑板上，压泥盘上套有一排渣弹簧，排渣弹簧卡在压泥盘和齿轮室支撑板后侧之间。
进一步地，出料斗前端开口小后端开口大。
进一步地，活动环轴减速机连接有前后延伸的传动轴，传动轴从机架前端延伸至后端，传动轴上设有偏心套，偏心套连接有上下延伸的连杆，活动环与连杆连接。
进一步地，机架上设有左右延伸且位于传动轴下方的限位轴，限位轴穿过活动环。
进一步地，机架上设有两组前后延伸的喷淋定距管，喷淋定距管上设有喷淋嘴，两组喷淋定距管上下分布且位于固定环和活动环之间。
进一步地，固定环位于活动环前侧，活动环、固定环下端与吸液盘连通。
应用本发明所提供的双环压榨脱水机，其有益效果是：固定环和活动环会对污泥进行脱水，脱水后污泥通过出料斗后，再进入压泥盘，将污泥排出，污泥脱水效果好。
（发明人：阮薇薇;朱弋华）
