公布日：2023.10.17
申请日：2023.06.30
分类号：C02F1/461(2023.01)I;C02F1/463(2023.01)I
摘要
本发明公开了一种高浓度难降解有机废水微电解预处理一体化设备，属于有机废水处理技术领域，包括废水沉淀箱、设置在废水沉淀箱内部上侧的废水反应装置；中心轴与端板固定连接，中心轴的外侧同轴连接有固定柱，固定柱的表面上开设有螺旋形的滑槽，填料筒的内壁固定有与滑槽配合的销轴；沿着填料筒的轴向均匀间隔布置有若干刮片，相邻两个刮片之间通过弹性连接装置连接，每一刮片与每组填料缝一一对应，固定柱的端面通过转动连接组件连接至与其最接近的刮片，刮片的中心开设有与中心轴滑动配合的中心孔，刮片的外侧环形均布设设置有支板，支板从填料缝内伸出。本发明设备可以有效防止填料的结块，保证装备的处理效率。
权利要求书
1.一种高浓度难降解有机废水微电解预处理一体化设备，包括废水沉淀箱、设置在废水沉淀箱内部上侧的废水反应装置，其特征在于，所述废水反应装置包括端板、与所述端板相对固定的中心轴、与所述中心轴同轴连接的填料筒、驱动所述填料筒转动的转动驱动装置，所述填料筒内填充有填料，所述填料筒的外壁上沿轴向开设有至少一组填料缝；所述中心轴与端板固定连接，所述中心轴的外侧同轴连接有固定柱，所述固定柱的表面上开设有螺旋形的滑槽，所述填料筒的内壁固定有与所述滑槽配合的销轴；沿着填料筒的轴向均匀间隔布置有若干刮片，相邻两个刮片之间通过弹性连接装置连接，每一刮片与每组填料缝一一对应，所述固定柱的端面通过转动连接组件连接至与其最接近的刮片，所述刮片的中心开设有与所述中心轴滑动配合的中心孔，所述刮片的外侧环形均布设设置有支板，所述支板从填料缝内伸出；所述中心轴远离第二电机一端固定连接有Z型转轴，所述Z型转轴上固定有曝气筒，所述曝气筒上开设有缝隙，所述曝气筒与端板中心的径向相隔的距离大于填料筒与端板中心的径向相隔的距离；所述中心轴与Z型转轴均为空心轴，所述中心轴通过Z型转轴与曝气筒连通，所述中心轴的表面上开设有若干通孔。
2.根据权利要求1所述的一种高浓度难降解有机废水微电解预处理一体化设备，其特征在于，所述转动连接组件包括转动环和第一弹簧，所述转动环的外侧一体设置有限位环，所述固定柱的端面开设有与所述转动环转动配合的环槽，所述转动环通过第一弹簧连接至最靠近固定柱的刮片。
3.根据权利要求2所述的一种高浓度难降解有机废水微电解预处理一体化设备，其特征在于，所述弹性连接装置包括第二弹簧，相邻两刮片之间通过第二弹簧固定连接。
4.根据权利要求3所述的一种高浓度难降解有机废水微电解预处理一体化设备，其特征在于，最远离固定柱的刮片上固定有螺旋环板，所述螺旋环板沿着中心轴的轴向设置且能够相对于中心轴沿着轴向移动，所述螺旋环板具有弹性。
5.根据权利要求1-4任一项所述的一种高浓度难降解有机废水微电解预处理一体化设备，其特征在于，所述转动驱动装置包括第一连接杆、从动齿轮、主动齿轮和第一电机，所述从动齿轮的端面固定连接有第一连接杆，所述填料筒的一端开设有与所述第一连接杆配合的滑孔，所述从动齿轮同时与主动齿轮啮合，所述主动齿轮传动连接至第一电机的输出端，所述第一电机固定在端板上。
6.根据权利要求5所述的一种高浓度难降解有机废水微电解预处理一体化设备，其特征在于，所述端板通过第二连接杆连接至前部转动板，所述前部转动板的中心传动连接至第二电机的输出端，所述第二电机固定至所述废水沉淀箱。
7.根据权利要求6所述的一种高浓度难降解有机废水微电解预处理一体化设备，其特征在于，所述Z型转轴固定连接至尾部转动板，所述前部转动板和尾部转动板分别通过第一转动支座和第二转动支座连接至废水沉淀箱。
8.根据权利要求1-4任一项所述的一种高浓度难降解有机废水微电解预处理一体化设备，其特征在于，所述废水沉淀箱包括箱体，所述箱体的内部通过一隔板相隔形成进水区和沉淀区，所述隔板的下部开设有将进水区和沉淀区连通的缺口，所述进水区的上侧连接有进水管，所述沉淀区的上侧开设有出水堰，所述出水堰连接有出水管，所述沉淀区的下侧连接有出泥管；所述沉淀区的中部均匀间隔设置有若干倾斜板，沿着倾斜板的横向在倾斜板上挤压形成有若干凸槽纹。
发明内容
有鉴于此，本发明的目的在于提供一种高浓度难降解有机废水微电解预处理一体化设备，可以有效防止填料的结块，保证装备的处理效率。
为达到上述目的，本发明提供如下技术方案：
本发明一种高浓度难降解有机废水微电解预处理一体化设备，包括废水沉淀箱、设置在废水沉淀箱内部上侧的废水反应装置，所述废水反应装置包括端板、与所述端板相对固定的中心轴、与所述中心轴同轴连接的填料筒、驱动所述填料筒转动的转动驱动装置，所述填料筒内填充有填料，所述填料筒的外壁上沿轴向开设有至少一组填料缝；所述中心轴与端板固定连接，所述中心轴的外侧同轴连接有固定柱，所述固定柱的表面上开设有螺旋形的滑槽，所述填料筒的内壁固定有与所述滑槽配合的销轴；沿着填料筒的轴向均匀间隔布置有若干刮片，相邻两个刮片之间通过弹性连接装置连接，每一刮片与每组填料缝一一对应，所述固定柱的端面通过转动连接组件连接至与其最接近的刮片，所述刮片的中心开设有与所述中心轴滑动配合的中心孔，所述刮片的外侧环形均布设设置有支板，所述支板从填料缝内伸出。
进一步，所述转动连接组件包括转动环和第一弹簧，所述转动环的外侧一体设置有限位环，所述固定柱的端面开设有与所述转动环转动配合的环槽，所述转动环通过第一弹簧连接至最靠近固定柱的刮片。
进一步，所述弹性连接装置包括第二弹簧，相邻两刮片之间通过第二弹簧固定连接。
进一步，最远离固定柱的刮片上固定有螺旋环板，所述螺旋环板沿着中心轴的轴向设置且能够相对于中心轴沿着轴向移动，所述螺旋环板具有弹性。
进一步，所述转动驱动装置包括第一连接杆、从动齿轮、主动齿轮和第一电机，所述从动齿轮的端面固定连接有第一连接杆，所述填料筒的一端开设有与所述第一连接杆配合的滑孔，所述从动齿轮同时与主动齿轮啮合，所述主动齿轮传动连接至第一电机的输出端，所述第一电机固定在端板上。
进一步，所述端板通过第二连接杆连接至前部转动板，所述前部转动板的中心传动连接至第二电机的输出端，所述第二电机固定至所述废水沉淀箱。
进一步，所述中心轴远离第二电机一端固定连接有Z型转轴，所述Z型转轴上固定有曝气筒，所述曝气筒上开设有缝隙，所述曝气筒与端板中心的径向相隔的距离大于填料筒与端板中心的径向相隔的距离。
进一步，所述中心转轴与Z型转轴均为空心轴，所述中心转轴通过Z型转轴与曝气筒连通，所述中心转轴的表面上开设有若干通孔。
进一步，所述Z型转轴固定连接至尾部转动板，所述前部转动板和尾部转动板分别通过第一转动支座和第二转动支座连接至废水沉淀箱。

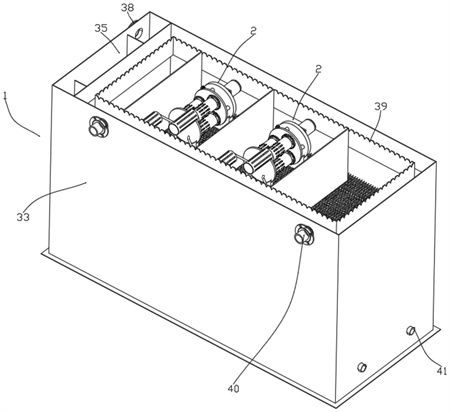

进一步，所述废水沉淀箱包括箱体，所述箱体的内部通过一隔板相隔形成进水区和沉淀区，所述隔板的下部开设有将进水区和沉淀区连通的缺口，所述进水区的上侧连接有进水管，所述沉淀区的上侧开设有出水堰，所述出水堰连接有出水管，所述沉淀区的的下侧连接有出泥管；所述沉淀区的中部均匀间隔设置有若干倾斜板，沿着倾斜板的横向在倾斜板上挤压形成有若干凸槽纹。
本发明的有益效果在于：
本发明一种高浓度难降解有机废水微电解预处理一体化设备，当填料筒相对于中心轴沿着轴向移动时，填料筒与刮片之间也能发生相对运动，在不断的运动过程中，对填料筒的两端造成挤压或者松开，在废水的环境下可以对填料筒的内部空间起到一定的翻动效果，即可以在装置使用时随时翻动填料筒内侧的填料，可以有效防止填料结块情况的发生。
本发明设备中，通过将填料筒的外壁开设填料缝，填料缝呈长条形，由于刮片上的支板位于填料缝内，当填料筒相对于中心轴沿着轴向移动时，支板也能相对于填料筒沿着轴向移动，因此支板可以相对于填料缝沿着轴向位移，以刮除填料缝中可能封堵的结块或者杂质，防止填料缝堵塞。
本发明设备中，让废水可以通过填料缝进入到填料筒内与填料进行反应，起到净化废水的目的。同时填料缝的宽度不足以让填料从内侧溢出，有效地对其进行了限制。
本发明设备中，相邻两个刮片之间通过弹性连接装置连接，让刮片之间的相对运动不具有规律性，能进一步提高填料筒内部的翻动效果。
本发明设备中，填料筒内侧通过销轴与固定柱上的滑槽进行配合，让填料筒不仅可以相对于中心轴产生转动，同时在轴向也发生了相对移动，可以让填料的翻动更为彻底，可以提高废水与填料的接触面积，提高反应效率。
（发明人：周达;汤俊鹏）
