公布日：2023.09.22
申请日：2023.07.05
分类号：C10B53/00(2006.01)I;C10L5/46(2006.01)I;C02F11/10(2006.01)I;C12M1/107(2006.01)I;C12M1/00(2006.01)I
摘要
本发明属于垃圾处理技术领域，公开了一种餐厨垃圾耦合市政污泥处置系统及方法，处置系统包括：预处理装置，厌氧发酵装置与预处理装置相连，厌氧发酵装置将餐厨垃圾分解为沼气、沼渣和沼液，沼气输送至热解装置和预处理装置，沼渣输送至脱水装置；脱水装置对沼渣和市政污泥进行脱水，脱水后的混合污泥输送至热解装置热解炭化，脱水装置之前设有湿污泥储仓，湿污泥储仓内存储的市政污泥和厌氧发酵装置的沼渣按照比例进入脱水装置。本发明结合餐厨垃圾与市政污泥的特性，餐厨垃圾厌氧发酵产生的沼气可用来给混合污泥热解提供热源，烟气产生量少，可以抑制二噁英产生，减少碳排放，通过两者耦合处置固体垃圾，可以实现水、气、固的干净处理。
权利要求书

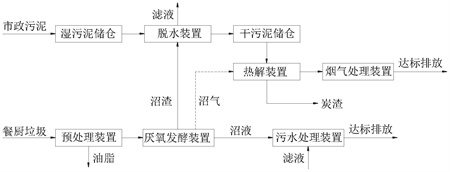

1.一种餐厨垃圾耦合市政污泥处置系统，其特征在于，包括：预处理装置，用于对餐厨垃圾进行初步分拣；厌氧发酵装置，与预处理装置相连，用于将餐厨垃圾分解为沼气、沼渣和沼液，沼气输送至热解装置和预处理装置，沼渣输送至脱水装置，沼液输送至污水处理装置；脱水装置用于对沼渣和市政污泥进行脱水，脱水后的混合污泥输送至热解装置热解炭化，脱水装置产生的臭气以及热解装置产生的烟气输送至烟气处理装置；脱水装置产生的滤液输送至污水处理装置；脱水装置之前设有湿污泥储仓，湿污泥储仓内存储的市政污泥和厌氧发酵装置的沼渣按照比例进入脱水装置。
2.根据权利要求1所述的餐厨垃圾耦合市政污泥处置系统，其特征在于：所述预处理装置包括加热器，厌氧发酵装置的部分沼气输送至预处理装置的加热器。
3.根据权利要求1所述的餐厨垃圾耦合市政污泥处置系统，其特征在于：所述脱水装置和热解装置之间设有干污泥储仓。
4.一种餐厨垃圾耦合市政污泥处置方法，其特征在于，包括：餐厨垃圾经过初步分拣后进入厌氧发酵装置，厌氧发酵装置将餐厨垃圾分解成沼气、沼渣以及沼液，沼气输送至热解装置和预处理装置作为燃料，沼渣和市政污泥一同进入脱水装置，脱水后的混合污泥进入热解装置热解炭化；沼液和脱水装置产生的滤液输送至污水处理装置处理后达标排放；热解装置产生的烟气和脱水装置产生的臭气经过烟气处理装置处理后达标排放。
5.根据权利要求4所述的餐厨垃圾耦合市政污泥处置方法，其特征在于：对进入脱水装置的沼渣和市政污泥比例进行调配，从而控制市政污泥和沼渣的热解比例。
发明内容
本发明旨在至少在一定程度上解决上述技术问题。为此，本发明目的在于提供一种餐厨垃圾耦合市政污泥处置系统及方法。
本发明所采用的技术方案为：
一种餐厨垃圾耦合市政污泥处置系统，包括：
预处理装置，用于对餐厨垃圾进行初步分拣；
厌氧发酵装置，与预处理装置相连，用于将餐厨垃圾分解为沼气、沼渣和沼液，沼气输送至热解装置和预处理装置，沼渣输送至脱水装置，沼液输送至污水处理装置；
脱水装置用于对沼渣和市政污泥进行脱水，脱水后的混合污泥输送至热解装置热解炭化，脱水装置产生的臭气以及热解装置产生的烟气输送至烟气处理装置；脱水装置产生的滤液输送至污水处理装置；
脱水装置之前设有湿污泥储仓，湿污泥储仓内存储的市政污泥和厌氧发酵装置的沼渣按照比例进入脱水装置。
优选地，所述预处理装置包括加热器，厌氧发酵装置的部分沼气输送至预处理装置的加热器。
优选地，所述脱水装置和热解装置之间设有干污泥储仓。
一种餐厨垃圾耦合市政污泥处置方法，包括：
餐厨垃圾经过初步分拣后进入厌氧发酵装置，厌氧发酵装置将餐厨垃圾分解成沼气、沼渣以及沼液，沼气输送至热解装置和预处理装置作为燃料，沼渣和市政污泥一同进入脱水装置，脱水后的混合污泥进入热解装置热解炭化；沼液和脱水装置产生的滤液输送至污水处理装置处理后达标排放；热解装置产生的烟气和脱水装置产生的臭气经过烟气处理装置处理后达标排放。
优选地，对进入脱水装置的沼渣和市政污泥比例进行调配，从而控制市政污泥和沼渣的热解比例。
本发明的有益效果为：
本发明结合餐厨垃圾与市政污泥的特性，针对餐厨垃圾的特性，选用厌氧发酵工艺，可有效实现餐厨垃圾初步减量，餐厨垃圾厌氧发酵产生的沼气可用来给混合污泥热解提供热源，通过两者耦合处置固体垃圾，可以实现水、气、固的干净处理，无论市政污泥或餐厨垃圾在处理过程中产生的附属污染物废液或烟气都得到妥善处置，不会产生二次污染，同时进一步提升了资源化利用效率，具有显著的环境效益和经济效益。
本发明将餐厨垃圾及市政污泥耦合处置，节约了基建成本及所占用地，可充分应用市政污泥处理设施，不需再对餐厨垃圾单独新建处理设施。此外，湿污泥储仓可将运输来的污泥暂存，灵活调配市政污泥干化量，从而可以有效控制市政污泥与餐厨垃圾热解炭化的比例，保证热解装置充分热解炭化的良好状态；餐厨垃圾与市政污泥一起热解处置，因为餐厨垃圾中的高有机质，可提高污泥燃烧热值。
（发明人：韩海霞;吴寅;郭荣华;王鹏;杨珊珊;颜峰;刘紫恩;冯艺玮;潘瑾;胡航;闫煜;刘港;彭聂伟）
