公布日：2024.04.12
申请日：2024.03.11
分类号：C02F1/00(2023.01)I;B01D63/16(2006.01)I;C02F1/44(2023.01)I
摘要
本发明公开了管式陶瓷膜污水处理器，涉及污水处理技术领域，包括污水池和循环箱，污水池和循环箱之间通过循环水管连通，循环水管上设置有循环泵，污水池的一侧固定连接有净水箱，净水箱上设置有水质检测器，净水箱的下端固定连接有气压控制柜，污水池和循环箱之间转动连接有若干个陶瓷膜净水组件，每个陶瓷膜净水组件内均设置有管式陶瓷膜，污水池内还设有刮除组件，第一安装环和第二安装环内的锁紧组件中的滑块两端开设有斜口，从而便于滑块收缩，然后在压簧的弹力作用下，能够从四周将管式陶瓷膜的两端固定住，完成管式陶瓷膜简单固定安装，提高了管式陶瓷膜的安装效率。
权利要求书

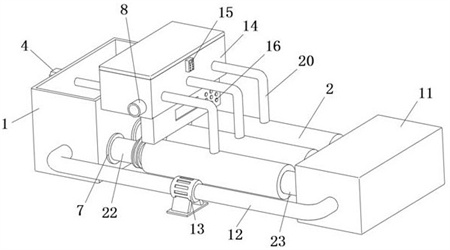

1.管式陶瓷膜污水处理器，包括污水池（1）和循环箱（11），所述污水池（1）和循环箱（11）之间通过循环水管（12）连通，所述循环水管（12）上设置有循环泵（13），所述污水池（1）的一侧固定连接有净水箱（14），所述净水箱（14）上设置有水质检测器（15），所述净水箱（14）的下端固定连接有气压控制柜（16），其特征在于，所述污水池（1）和循环箱（11）之间转动连接有若干个陶瓷膜净水组件（2），每个陶瓷膜净水组件（2）内均设置有管式陶瓷膜（3），所述污水池（1）内还设有刮除组件（4），所述刮除组件（4）包括电机（41）、传动轴（42）和刮除板（43），所述传动轴（42）密封转动连接在污水池（1）的中部，且传动轴（42）的两端均贯穿污水池（1），所述电机（41）固定安装在污水池（1）的一侧，且所述电机（41）的输出端与传动轴（42）固定连接，所述刮除板（43）滑动设置在污水池（1）内部的一侧，所述传动轴（42）的中部固定安装有凸轮（44），所述凸轮（44）在转动时可以驱动刮除板（43）沿污水池（1）的内壁向下滑动，所述传动轴（42）远离电机（41）的一端上设置有若干个传动带（5），所述传动轴（42）通过若干个传动带（5）驱动陶瓷膜净水组件（2）转动，且传动带（5）的数量与陶瓷膜净水组件（2）的数量对应，所述陶瓷膜净水组件（2）包括外筒（21），所述外筒（21）的中部通过净水输送管（20）与净水箱（14）连通，所述外筒（21）的一端通过气管（17）与气压控制柜（16）连通，所述外筒（21）的两端分别转动连接有进水管（22）和出水管（23），所述进水管（22）的一端与污水池（1）转动连接，所述进水管（22）的另一端与外筒（21）转动连接，所述进水管（22）靠近污水池（1）的一端固定安装有滤网（24），所述进水管（22）靠近外筒（21）的一端设置有第一安装环（25），所述第一安装环（25）靠近进水管（22）的一端还固定安装有抵触环（26），所述出水管（23）的一端与循环箱（11）转动连接，所述出水管（23）的另一端与外筒（21）转动连接，所述出水管（23）靠近外筒（21）的一端设置有第二安装环（27），所述第一安装环（25）与第二安装环（27）的内壁均圆周阵列有若干个锁紧组件（6），所述锁紧组件（6）包括滑块（61）和压簧（62），所述第一安装环（25）内的滑块（61）滑动连接在第一安装环（25）的内壁并通过压簧（62）与第一安装环（25）固定连接，所述第二安装环（27）内的滑块（61）滑动连接在第二安装环（27）的内壁并通过压簧（62）与第二安装环（27）固定连接，所述滑块（61）的两端均开设有斜口，所述污水池（1）靠近进水管（22）的一侧内壁还设置有阻隔板（18），所述阻隔板（18）位于进水管（22）的下方，每个所述气管（17）上均设置有单向阀（19），所述第一安装环（25）的一侧圆周阵列安装有若干个楔形块（28），每个所述楔形块（28）靠近第一安装环（25）中心的一侧均开设有斜口，每个所述进水管（22）与污水池（1）的连接处均设置有密封环（7），每个所述出水管（23）与循环箱（11）的连接处均设置有密封环（7），在传动轴（42）转动时，通过传动带（5）带动若干进水管（22）分别转动，由于进水管（22）内的第一安装环（25）通过锁紧组件（6）将管式陶瓷膜（3）夹紧，从而使得管式陶瓷膜（3）也能够转动，使得管式陶瓷膜（3）不会由于污水的重力作用导致管式陶瓷膜（3）下方的膜层损耗过大。
2.根据权利要求1所述的管式陶瓷膜污水处理器，其特征在于，所述净水箱（14）的一端连通有净水排出管（8）。
发明内容
本发明的目的在于提供管式陶瓷膜污水处理器，解决了现有技术将管式陶瓷膜以竖直方式安装的难度较大，并且管式陶瓷膜的分离效果没有得到很好的利用，也难以保证管式陶瓷膜的净水效果的问题。
为解决上述技术问题，本发明具体提供下述技术方案：
管式陶瓷膜污水处理器，包括污水池和循环箱，所述污水池和循环箱之间通过循环水管连通，所述循环水管上设置有循环泵，所述污水池的一侧固定连接有净水箱，所述净水箱上设置有水质检测器，所述净水箱的下端固定连接有气压控制柜，所述污水池和循环箱之间转动连接有若干个陶瓷膜净水组件，每个陶瓷膜净水组件内均设置有管式陶瓷膜，所述污水池内还设有刮除组件，所述刮除组件包括电机、传动轴和刮除板，所述传动轴密封转动连接在污水池的中部，且传动轴的两端均贯穿污水池，所述电机固定安装在污水池的一侧，且所述电机的输出端与传动轴固定连接，所述刮除板滑动设置在污水池内部的一侧，所述传动轴的中部固定安装有凸轮，所述凸轮在转动时可以驱动刮除板沿污水池的内壁向下滑动，所述传动轴远离电机的一端上设置有若干个传动带。
作为本发明的一种优选方案，所述传动轴通过若干个传动带驱动陶瓷膜净水组件转动，且传动带的数量与陶瓷膜净水组件的数量对应，所述陶瓷膜净水组件包括外筒，所述外筒的中部通过净水输送管与净水箱连通，所述外筒的一端通过气管与气压控制柜连通，所述外筒的两端分别转动连接有进水管和出水管，所述进水管的一端与污水池转动连接，所述进水管的另一端与外筒转动连接，所述进水管靠近污水池的一端固定安装有滤网，所述进水管靠近外筒的一端设置有第一安装环，所述第一安装环靠近进水管的一端还固定安装有抵触环，所述出水管的一端与循环箱转动连接，所述出水管的另一端与外筒转动连接，所述出水管靠近外筒的一端设置有第二安装环，所述第一安装环与第二安装环的内壁均圆周阵列有若干个锁紧组件。
作为本发明的一种优选方案，所述锁紧组件包括滑块和压簧，所述第一安装环内的滑块滑动连接在第一安装环的内壁并通过压簧与第一安装环固定连接，所述第二安装环内的滑块滑动连接在第二安装环的内壁并通过压簧与第二安装环固定连接。
作为本发明的一种优选方案，所述污水池靠近进水管的一侧内壁还设置有阻隔板，所述阻隔板位于进水管的下方。
作为本发明的一种优选方案，每个所述气管上均设置有单向阀。
作为本发明的一种优选方案，所述第一安装环的一侧圆周阵列安装有若干个楔形块，每个所述楔形块靠近第一安装环中心的一侧均开设有斜口。
作为本发明的一种优选方案，所述滑块的两端均开设有斜口。
作为本发明的一种优选方案，每个所述进水管与污水池的连接处均设置有密封环。
作为本发明的一种优选方案，每个所述出水管与循环箱的连接处均设置有密封环。
作为本发明的一种优选方案，所述净水箱的一端连通有净水排出管。
本发明与现有技术相比较具有如下有益效果：
1、在第一安装环和第二安装环内的锁紧组件中的滑块两端开设有斜口，以便于滑块收缩，然后在压簧的弹力作用下，能够从四周将管式陶瓷膜的两端固定住，完成管式陶瓷膜简单固定安装，提高了管式陶瓷膜的安装效率；
2、污水在进入管式陶瓷膜之前，首先会通过进水管一端的滤网隔绝大颗粒杂质，防止管式陶瓷膜被大颗粒杂质堵塞导致污水处理效果下降，此时电机启动，并带动传动轴转动，使传动轴上的凸轮转动，凸轮的凸出部在向下时会挤压刮除板使其向下运动，将滤网外的大颗粒杂质刮除，防止大颗粒杂质附着在滤网的表面，导致陶瓷膜净水组件的进水量下降，并且，刮除板采用低密度材质，使得刮除板在不被凸轮挤压时会上浮，而不会始终阻挡在滤网前，而阻隔板的设置是为了防止污水池下方的沉淀物被吸入陶瓷膜净水组件内，从而保证陶瓷膜净水组件的污水处理效果；
3、在传动轴转动时，能通过传动带带动若干进水管分别转动，由于进水管内的第一安装环通过锁紧组件将管式陶瓷膜夹紧，从而使得管式陶瓷膜也能够转动，使得管式陶瓷膜不会由于污水的重力作用使得管式陶瓷膜下方的膜层损耗过大，从而保证管式陶瓷膜各位置的膜层使用频率基本趋于一致，提高管式陶瓷膜的使用寿命。
（发明人：原岩刚;李绍红;马信超;于思瀛;杜韶军）
