公布日：2024.04.12
申请日：2024.03.07
分类号：C02F1/30(2023.01)I;C02F1/00(2023.01)I;C02F1/72(2023.01)I;C02F103/02(2006.01)N
摘要
本发明涉及管道领域，具体的说是一种基于等离子体的可分解抗生素的污水处理管道，包括第一主流管和第二主流管，所述第一主流管与第二主流管通过连接组件固定，所述第一主流管内安装有截流组件，第一主流管与第二主流管安装有密封圈；所述密封圈包括密封外圈和密封内圈，所述密封内圈外壁固定连接有气嘴，所述密封外圈与密封内圈内均设置有内凸起，多个内凸起呈环形阵列式分布。本发明通过双层设置的的密封圈能够在实现管道密封的同时实现对截流组件的限位固定，防止截流组件在较大冲击力作用下发生脱离，在正常运行过程中能够实现左右轻微的晃动，有利于粘附于外分流管上的杂质脱离，使整体处理效果更好。
权利要求书

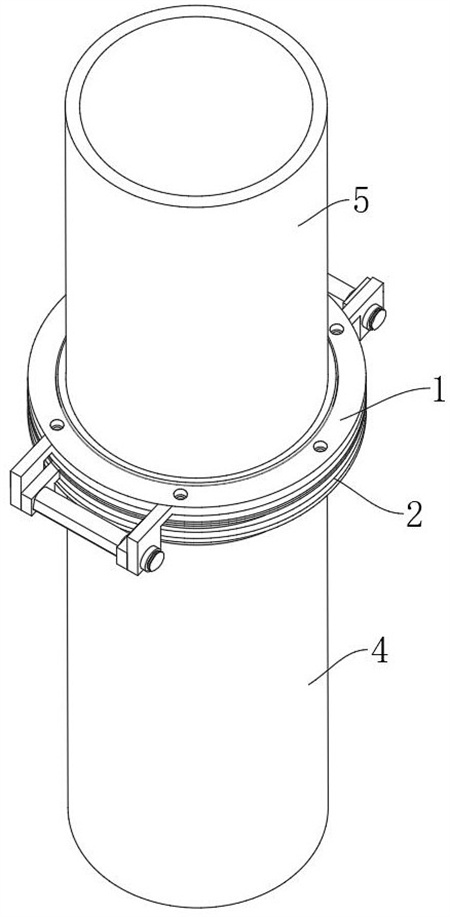

1.一种基于等离子体的可分解抗生素的污水处理管道，包括第一主流管（5）和第二主流管（4），所述第一主流管（5）与第二主流管（4）通过连接组件（2）固定，其特征在于：所述第一主流管（5）内安装有截流组件（3），第一主流管（5）与第二主流管（4）安装有密封圈（6）；所述密封圈（6）包括密封外圈（61）和密封内圈（62），所述密封内圈（62）外壁固定连接有气嘴（63），所述密封外圈（61）与密封内圈（62）内均设置有内凸起（64），多个内凸起（64）呈环形阵列式分布；所述截流组件（3）包括节流出水头（33），所述节流出水头（33）的外壁设置有卡接环形槽（331），所述内凸起（64）与卡接环形槽（331）配合设置；所述截流组件（3）还包括中通管（31）和外分流管（32）；所述中通管（31）安装在第一主流管（5）的内部，所述外分流管（32）固定安装在所述中通管（31）的外侧壁上，所述外分流管（32）沿中通管（31）的周向均匀分布有多个，所有的外分流管（32）共同组成一个环状结构，所述外分流管（32）的中间开设有呈矩形状的侧向分流道（321）；所述外分流管（32）上的侧向分流道（321）的外侧壁的位置固定安装有等离子发生器（7），所述等离子发生器（7）呈长条状；外分流管（32）成直线状固定安装在中通管（31）的外侧；所述等离子发生器（7）为往复式的波形状,并且固定安装在侧向分离道远离中通管（31）的中线轴的一端面上；所述外分流管（32）在侧向分流道（321）与安装等离子发生器（7）的一端面相垂直的两侧面上开设有安装槽（322），安装槽（322）中设置有阻流挡板（323），阻流挡板（323）沿外分流管（32）的轴向均匀分布，两侧面上的阻流挡板（323）交错分布，阻流挡板（323）上开设有回转弯曲状的回流槽（3231）；安装槽（322）在位于阻流挡板（323）的前端和后端各固定安装有支撑块（324），阻流挡板（323）与安装槽（322）滑动连接，位于同一侧的所有的支撑块（324）上共同固定安装有沿外分流管（32）的轴向指向的稳定导向杆（325），稳定导向杆（325）上套设有多个阻流弹簧（326），阻流弹簧（326）设置在支撑块（324）和阻流挡板（323）之间，且阻流弹簧（326）的两端分别与支撑块（324）和阻流挡板（323）固定连接，阻流挡板（323）上安装有与侧向分流槽的内壁相贴合的清理框（327）。
2.根据权利要求1所述的一种基于等离子体的可分解抗生素的污水处理管道，其特征在于：所述连接组件（2）包括第一连接法兰（1）、第二连接法兰（21）和转轴（22），第一连接法兰（1）与第二连接法兰（21）之间处通过转轴（22）连接，与转轴（22）对应一端的第一连接法兰（1）与第二连接法兰（21）之间通过螺栓连接。
发明内容
本发明提供一种可以通过双层充气式密封圈实现管道的密封连接，同时实现对等立体发生器的定位的的基于等离子体的可分解抗生素的污水处理管道。
基于上述技术问题，本发明提供一种基于等离子体的可分解抗生素的污水处理管道，包括第一主流管和第二主流管，所述第一主流管与第二主流管通过连接组件固定，所述第一主流管内安装有截流组件，第一主流管与第二主流管安装有密封圈；
所述密封圈包括密封外圈和密封内圈，所述密封内圈外壁固定连接有气嘴，所述密封外圈与密封内圈内均设置有内凸起，多个内凸起呈环形阵列式分布；
所述截流组件包括节流出水头，所述节流出水头的外壁设置有卡接环形槽，所述内凸起与卡接环形槽配合设置。
具体的，所述截流组件还包括中通管和外分流管；
所述中通管安装在第一主流管的内部，所述外分流管固定安装在所述中通管的外侧壁上，所述外分流管沿中通管的周向均匀分布有多个，所有的外分流管共同组成一个环状结构，所述外分流管的中间开设有呈矩形状的侧向分流道。
具体的，所述外分流管上的侧向分流道的外侧壁的位置固定安装有等离子发生器，所述等离子发生器呈长条状。
具体的，外分流管成直线状固定安装在中通管的外侧。
具体的，所述等离子发生器为往复式的波形状,并且固定安装在侧向分离道远离中通管的中线轴的一端面上。
具体的，所述外分流管在侧向分流道与安装等离子发生器的一端面相垂直的两侧面上开设有安装槽，安装槽中设置有阻流挡板，阻流挡板沿外分流管的轴向均匀分布，两侧面上的阻流挡板交错分布，阻流挡板上开设有回转弯曲状的回流槽。
具体的，安装槽在位于阻流挡板的前端和后端各固定安装有支撑块，阻流挡板与安装槽滑动连接，位于同一侧的所有的支撑块上共同固定安装有沿外分流管的轴向指向的稳定导向杆，稳定导向杆上套设有多个阻流弹簧，阻流弹簧设置在支撑块和阻流挡板之间，且阻流弹簧的两端分别与支撑块和阻流挡板固定连接，阻流挡板上安装有与侧向分流槽的内壁相贴合的清理框。
具体的，所述连接组件包括第一连接法兰、第二连接法兰和转轴，第一连接法兰与第二连接法兰之间处通过转轴连接，与转轴对应一端的第一连接法兰与第二连接法兰之间通过螺栓连接。
有益效果：
（1）本发明第一主流管与第二主流管之间通过双层充气式密封圈进行密封，使管道密封效果好，同时，双层设置的的密封圈能够在实现管道密封的同时实现对截流组件的限位固定，防止截流组件在较大冲击力作用下发生脱离，在正常运行过程中能够实现左右轻微的晃动，有利于粘附于外分流管上的杂质脱离，使整体处理效果更好。
（2）本发明双层设置的密封圈在截流组件需要维修或者更换时能够起到快速拆开的作用，将密封内圈的气体放掉之后能够使第一主流管、第二主流管之间产生微小的间隙，方便使密封外圈脱离第一主流管的端部，更换效率更高，同时，能够防止密封圈的损坏，进一步的，当密封外圈损坏时密封内圈还能正常使用。
（3）本发明中的等离子发生器为往复式的波形状固定安装在所述侧向分流道远离中通管的中线轴的一端面上，可以增加等离子体的产生密度，使水中产生更多的活性离子使水中的抗生素受到更充分的氧化作用。
（4）本发明中在水流进入到侧向分流道的时候，其会与阻流挡板相互冲击，在回流槽的作用下回流充分的翻涌，有效的提升了水流在侧向分流道中的滞留时间，同时还能够使水流与离子发生器充分的接触，本装置不但可以用于分解污水中的抗生素，还可以用于分解河湖富营养化水体以及自来水中的抗生素。
（发明人：魏星;盛国平;黄青;于新生;李正浩;司马小峰;方国钦;魏大卫;韦迪;张晓斌）
