公布日：2024.04.12
申请日：2024.01.24
分类号：B01D36/04(2006.01)I
摘要
本发明适用于环保设备技术领域，提供了一种环保用污水沉淀池排水装置，包括：支撑架，所述支撑架为L形结构；抽吸头，所述抽吸头上设置有多组悬浮气囊，且抽吸头上连接有伸缩导管，所述伸缩导管远离抽吸头的一端连接有过滤机构；所述过滤机构包括过滤箱、收集箱、U形架、连接管以及定位杆；升降组件，所述升降组件设置于支撑架上；以及弹性组件，所述弹性组件用于抽吸头与升降组件之间的滑动连接，本发明通过悬浮气囊、抽吸头、弹性组件以及过滤机构的配合设置，避免了现有的环保用污水沉淀池排水装置在使用时，容易将沉淀物排出，且无法对排水中的沉淀物进行过滤，严重影响污水处理效果的问题。

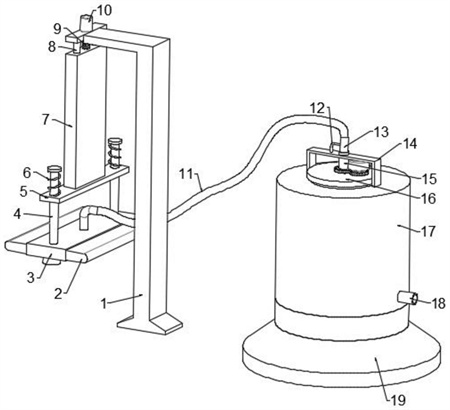

权利要求书
1.一种环保用污水沉淀池排水装置，包括支撑架，所述支撑架为L形结构，其特征在于，还包括：抽吸头，所述抽吸头上设置有多组悬浮气囊，且抽吸头上连接有伸缩导管，所述伸缩导管远离抽吸头的一端连接有过滤机构；所述过滤机构包括过滤箱、收集箱、U形架、连接管以及定位杆，所述过滤箱固定安装于收集箱上，且过滤箱底部开设有与收集箱相连通的圆孔，收集箱底部开设有排污孔，所述过滤箱内还设置有过滤组件，过滤箱上设置有用于将过滤后的水排出的排水管，所述U形架固定安装于过滤箱顶部，连接管通过定位杆固定安装于U形架上，且连接管的一端与过滤组件连通，连接管的另一端与伸缩导管连接，所述连接管上还设置有水泵；升降组件，所述升降组件设置于支撑架上；以及弹性组件，所述弹性组件用于抽吸头与升降组件之间的滑动连接。
2.根据权利要求1所述的环保用污水沉淀池排水装置，其特征在于，所述升降组件包括：固定安装于支撑架上的第一导向杆，所述第一导向杆至少设置有一组；转动安装于支撑架上的第一螺纹杆，所述支撑架上还设置有用于带动第一螺纹杆转动的第一电机；以及升降板，所述升降板滑动安装于第一导向杆上，且升降板与第一螺纹杆之间螺纹连接，所述升降板远离第一电机的一端与弹性组件连接。
3.根据权利要求2所述的环保用污水沉淀池排水装置，其特征在于，所述弹性组件包括：固定安装于升降板上的支撑板；滑动安装于支撑板上的支撑杆，所述支撑杆设置有多组，且支撑杆还与抽吸头固定连接；以及套设于支撑杆上的第一弹簧，所述第一弹簧的一端与支撑板固定连接，第一弹簧的另一端与支撑杆固定连接。
4.根据权利要求1所述的环保用污水沉淀池排水装置，其特征在于，所述过滤组件包括：过滤筒，所述过滤筒固定安装于过滤箱内，且过滤筒与过滤箱底部的圆孔之间还设置有封堵组件；调节板，所述调节板通过第一转管转动安装于过滤箱内，且第一转管与连接管转动连接，U形架上还设置有用于带动第一转管转动的驱动组件；挡板，所述挡板通过转轴转动安装于调节板上，且挡板在调节板的圆周方向上设置有多组，多组挡板之间相互接触；用于实现多组转轴联动的传动组件，所述传动组件设置于第一转管上；以及用于带动传动组件工作的气动组件。
5.根据权利要求4所述的环保用污水沉淀池排水装置，其特征在于，所述驱动组件包括第三电机和齿轮组，所述第三电机设置于U形架上，齿轮组用于第三电机的输出轴与第一转管之间的连接。
6.根据权利要求4所述的环保用污水沉淀池排水装置，其特征在于，所述传动组件包括：第二转管，所述第二转管转动安装于第一转管上，且第二转管上还固定安装有第二齿轮和第三齿轮，所述第三齿轮与气动组件连接；固定安装于转轴上的第一齿轮，所述第一齿轮与第二齿轮相啮合。
7.根据权利要求6所述的环保用污水沉淀池排水装置，其特征在于，所述气动组件包括：导气盒，所述导气盒固定安装于U形架上，且导气盒内具有导气空腔，导气盒上还连接有导气管；支撑盘，所述支撑盘固定安装于第一转管上，且支撑盘与导气盒转动连接，支撑盘内还设置有与导气盒的导气空腔相连通的支撑管；与第三齿轮相啮合的齿条，所述齿条内均有空腔，支撑管的端部通过限位块滑动安装于齿条的空腔内；以及套设于支撑管上的第二弹簧，所述第二弹簧的一端与限位块固定连接，第二弹簧的另一端与齿条的空腔侧壁固定连接。
8.根据权利要求4所述的环保用污水沉淀池排水装置，其特征在于，所述挡板上还固定安装有扰流板。
9.根据权利要求4所述的环保用污水沉淀池排水装置，其特征在于，所述封堵组件包括：封堵板，所述封堵板滑动安装于过滤筒内；封堵环，所述封堵环通过联动块与封堵板固定连接；第二导向杆，所述第二导向杆固定安装于收集箱内，且封堵环与封堵板上均开设有用于供第二导向杆贯穿的圆孔；横板，所述横板固定安装于收集箱内，且横板上设置有第二电机；以及第二螺纹杆，所述第二螺纹杆的一端与封堵板螺纹连接，第二螺纹杆的另一端与第二电机的输出轴固定连接。
发明内容
本发明的目的在于提供一种环保用污水沉淀池排水装置，旨在解决上述背景技术中的问题。
本发明是这样实现的，一种环保用污水沉淀池排水装置，包括：
支撑架，所述支撑架为L形结构；
抽吸头，所述抽吸头上设置有多组悬浮气囊，且抽吸头上连接有伸缩导管，所述伸缩导管远离抽吸头的一端连接有过滤机构；所述过滤机构包括过滤箱、收集箱、U形架、连接管以及定位杆，所述过滤箱固定安装于收集箱上，且过滤箱底部开设有与收集箱相连通的圆孔，收集箱底部开设有排污孔，所述过滤箱内还设置有过滤组件，过滤箱上设置有用于将过滤后的水排出的排水管，所述U形架固定安装于过滤箱顶部，连接管通过定位杆固定安装于U形架上，且连接管的一端与过滤组件连通，连接管的另一端与伸缩导管连接，所述连接管上还设置有水泵；
升降组件，所述升降组件设置于支撑架上；
以及弹性组件，所述弹性组件用于抽吸头与升降组件之间的滑动连接。
作为本发明进一步的方案：所述升降组件包括：
固定安装于支撑架上的第一导向杆，所述第一导向杆至少设置有一组；
转动安装于支撑架上的第一螺纹杆，所述支撑架上还设置有用于带动第一螺纹杆转动的第一电机；
以及升降板，所述升降板滑动安装于第一导向杆上，且升降板与第一螺纹杆之间螺纹连接，所述升降板远离第一电机的一端与弹性组件连接。
作为本发明进一步的方案：所述弹性组件包括：
固定安装于升降板上的支撑板；
滑动安装于支撑板上的支撑杆，所述支撑杆设置有多组，且支撑杆还与抽吸头固定连接；
以及套设于支撑杆上的第一弹簧，所述第一弹簧的一端与支撑板固定连接，第一弹簧的另一端与支撑杆固定连接。
作为本发明进一步的方案：所述过滤组件包括：
过滤筒，所述过滤筒固定安装于过滤箱内，且过滤筒与过滤箱底部的圆孔之间还设置有封堵组件；
调节板，所述调节板通过第一转管转动安装于过滤箱内，且第一转管与连接管转动连接，U形架上还设置有用于带动第一转管转动的驱动组件；
挡板，所述挡板通过转轴转动安装于调节板上，且挡板在调节板的圆周方向上设置有多组，多组挡板之间相互接触；
用于实现多组转轴联动的传动组件，所述传动组件设置于第一转管上；
以及用于带动传动组件工作的气动组件。
作为本发明进一步的方案：所述驱动组件包括第三电机和齿轮组，所述第三电机设置于U形架上，齿轮组用于第三电机的输出轴与第一转管之间的连接。
作为本发明进一步的方案：所述传动组件包括：
第二转管，所述第二转管转动安装于第一转管上，且第二转管上还固定安装有第二齿轮和第三齿轮，所述第三齿轮与气动组件连接；
固定安装于转轴上的第一齿轮，所述第一齿轮与第二齿轮相啮合。
作为本发明进一步的方案：所述气动组件包括：
导气盒，所述导气盒固定安装于U形架上，且导气盒内具有导气空腔，导气盒上还连接有导气管；
支撑盘，所述支撑盘固定安装于第一转管上，且支撑盘与导气盒转动连接，支撑盘内还设置有与导气盒的导气空腔相连通的支撑管；
与第三齿轮相啮合的齿条，所述齿条内均有空腔，支撑管的端部通过限位块滑动安装于齿条的空腔内；
以及套设于支撑管上的第二弹簧，所述第二弹簧的一端与限位块固定连接，第二弹簧的另一端与齿条的空腔侧壁固定连接。
作为本发明进一步的方案：所述挡板上还固定安装有扰流板。
作为本发明进一步的方案：所述封堵组件包括：
封堵板，所述封堵板滑动安装于过滤筒内；
封堵环，所述封堵环通过联动块与封堵板固定连接；
第二导向杆，所述第二导向杆固定安装于收集箱内，且封堵环与封堵板上均开设有用于供第二导向杆贯穿的圆孔；
横板，所述横板固定安装于收集箱内，且横板上设置有第二电机；
以及第二螺纹杆，所述第二螺纹杆的一端与封堵板螺纹连接，第二螺纹杆的另一端与第二电机的输出轴固定连接。
与现有技术相比，本发明的有益效果：通过升降组件的设置，便于对弹性组件和抽吸头的工作位置进行调节，并配合悬浮气囊使得抽吸头能够悬浮于水面，通过抽吸头将水抽到过滤机构内，通过过滤组件实现对水的过滤处理，过滤后的水将通过排水管排出，当封堵组件停止对过滤筒底部进行封堵后，便于将过滤组件内的杂质排出，从而提高过滤效果；通过悬浮气囊、抽吸头、弹性组件以及过滤机构的配合设置，避免了现有的环保用污水沉淀池排水装置在使用时，容易将沉淀物排出，且无法对排水中的沉淀物进行过滤，严重影响污水处理效果的问题。
（发明人：席扬）
