公布日：2023.09.29
申请日：2023.08.04
分类号：C02F3/28(2023.01)I
摘要
提供了一种可快速启动的厌氧反应器及其使用方法，厌氧反应器包括反应罐、一个或多个模块化填料层、进水管、出水管。所述反应罐包括罐体、顶盖，所述顶盖可拆卸地连接到所述罐体。所述一个或多个模块化填料层可拆卸地设置到所述罐体，所述模块化填料层包括多个填料模块，所述填料模块为能够装载填料的框架结构。所述多个填料模块可拆卸地设置于所述模块化填料层，所述填料模块能够移植厌氧污泥。所述进水管由外部进水端延伸到所述罐体内部。所述出水管由所述罐体的内部延伸到所述罐体的外部。
权利要求书

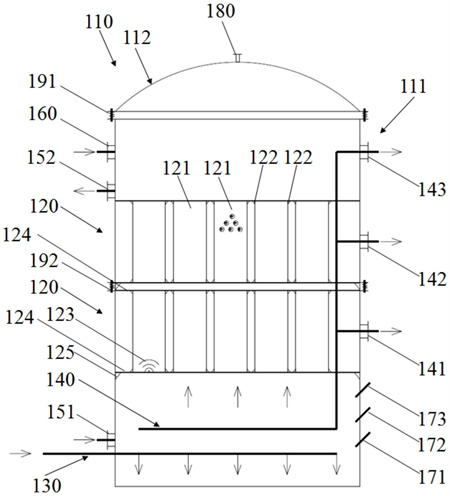

1.一种可快速启动的厌氧反应器，其特征在于，包括反应罐(110)、一个或多个模块化填料层(120)、进水管(130)、出水管(140)，所述反应罐(110)包括罐体(111)、顶盖(112)，所述顶盖(112)可拆卸地连接到所述罐体(111)，所述一个或多个模块化填料层(120)可拆卸地设置到所述罐体(111)，所述模块化填料层(120)包括多个填料模块(121)，所述填料模块(121)为能够装载填料的框架结构，所述多个填料模块(121)可拆卸地设置于所述模块化填料层(120)，所述填料模块(121)能够移植厌氧污泥，所述进水管(130)由外部进水端延伸到所述罐体(111)内部，所述出水管(140)由所述罐体(111)的内部延伸到所述罐体(111)的外部。
2.根据权利要求1所述的可快速启动的厌氧反应器，其特征在于，所述模块化填料层(120)还包括多个模块定位销(122)、支撑结构(124)、多个填料层定位销(125)，所述支撑结构(124)可拆卸地连接到所述罐体(111)，所述支撑结构(124)具有模块槽，所述填料模块(121)可拆卸地设置于所述模块槽，所述模块定位销(122)能够将所述填料模块(121)定位到所述支撑结构(124)，所述支撑结构(124)能够将所述多个填料模块(121)支撑在同一高度，所述填料层定位销(125)能够将所述支撑结构(124)定位到所述罐体(111)。
3.根据权利要求1所述的可快速启动的厌氧反应器，其特征在于，所述一个或多个模块化填料层(120)包括至少一个超声波发生器(123)，所述超声波发生器(123)能够强化厌氧污泥的吸附性能和传质效果、强化废水处理能力。
4.根据权利要求1所述的可快速启动的厌氧反应器，其特征在于，还包括循环进水口(151)、循环出水口(152)、循环泵，所述循环进水口(151)设置到所述罐体(111)的下部，所述循环出水口(152)设置到所述罐体(111)的上部，通过所述循环泵将所述反应罐(110)内部的水从所述循环出水口(152)抽取后再由所述循环进水口(151)泵入所述反应罐(110)形成循环水流，以带动所述反应罐(110)内的液体流动，促进所述厌氧反应器的运行，所述循环水的流动速度为0.5至2.5米每秒。
5.根据权利要求1所述的可快速启动的厌氧反应器，其特征在于，还包括出水回流口(160)，所述出水回流口(160)设置于所述罐体(111)的上部，以将部分由所述出水管(140)排出的出水重新通入所述反应罐(110)。
6.根据权利要求1所述的可快速启动的厌氧反应器，其特征在于，所述进水管(130)设置到所述罐体(111)的下部，所述进水管(130)延伸到所述罐体(111)内部的部分朝向所述罐体(111)的底部均匀的形成多个开口，所述开口的朝向与竖直方向形成大于或等于45度的夹角。
7.根据权利要求1所述的可快速启动的厌氧反应器，其特征在于，所述出水管(140)由所述罐体(111)的下部延伸到所述罐体(111)的上部并形成多个不同高度的出水口。
8.根据权利要求1所述的可快速启动的厌氧反应器，其特征在于，还包括液位计(171)、温度计(172)、酸碱计(173)，所述液位计(171)、所述温度计(172)、所述酸碱计(173)相对所述罐体(111)的壁面倾斜的设置于所述罐体(111)，相对所述壁面倾斜的角度为45度至70度，所述反应罐(110)的内部的液体的pH值保持在6.8至7.8，所述反应罐(110)的内部的升温速率不超过1摄氏度每小时。
9.根据权利要求1所述的可快速启动的厌氧反应器，其特征在于，所述罐体(111)为多段结构，每段所述罐体(111)设置有所述模块化填料层(120)，每段所述罐体(111)通过分段式罐体连接装置(192)连接。
10.一种可快速启动的厌氧反应器的使用方法，其特征在于，使用权利要求1至9中任一项所述的可快速启动的厌氧反应器，在所述厌氧反应器启动前，在所述反应罐(110)的外部，将培养后的所述厌氧污泥移植到所述一个或多个模块化填料层(120)的多个所述填料模块(121)，将移植有所述厌氧污泥的所述填料模块(121)安装到所述反应罐(110)，经培养后再通入待处理的废水。
发明内容
鉴于上述现有技术的状态而做出本申请。本申请的目的在于提供一种具有模块化填料层的可快速启动的厌氧反应器以及该可快速启动的厌氧反应器的使用方法。
本申请提供一种可快速启动的厌氧反应器，其包括反应罐、一个或多个模块化填料层、进水管、出水管，
所述反应罐包括罐体、顶盖，所述顶盖可拆卸地连接到所述罐体，
所述一个或多个模块化填料层可拆卸地设置到所述罐体，所述模块化填料层包括多个填料模块，所述填料模块为能够装载填料的框架结构，
所述多个填料模块可拆卸地设置于所述模块化填料层，所述填料模块能够移植厌氧污泥，
所述进水管由外部进水端延伸到所述罐体内部，
所述出水管由所述罐体的内部延伸到所述罐体的外部。
在至少一个可能的实施方式中，所述模块化填料层还包括多个模块定位销、支撑结构、多个填料层定位销，
所述支撑结构可拆卸地连接到所述罐体，所述支撑结构具有模块槽，所述填料模块可拆卸地设置于所述模块槽，
所述模块定位销能够将所述填料模块定位到所述支撑结构，所述支撑结构能够将所述多个填料模块支撑在同一高度，
所述填料层定位销能够将所述支撑结构定位到所述罐体。
在至少一个可能的实施方式中，所述一个或多个模块化填料层包括至少一个超声波发生器，所述超声波发生器能够强化厌氧污泥的吸附性能和传质效果、强化废水处理能力。
在至少一个可能的实施方式中，可快速启动的厌氧反应器还包括循环进水口、循环出水口、循环泵，
所述循环进水口设置到所述罐体的下部，
所述循环出水口设置到所述罐体的上部，
通过所述循环泵将所述反应罐内部的水从所述循环出水口抽取后再由所述循环进水口泵入所述反应罐形成循环水流，以带动所述反应罐内的液体流动，促进所述厌氧反应器的运行，
所述循环水的流动速度为0.5至2.5米每秒。
在至少一个可能的实施方式中，可快速启动的厌氧反应器还包括出水回流口，所述出水回流口设置于所述罐体的上部，以将部分由所述出水管排出的出水重新通入所述反应罐。
在至少一个可能的实施方式中，所述进水管设置到所述罐体的下部，所述进水管延伸到所述罐体内部的部分朝向所述罐体的底部均匀的形成多个开口，
所述开口的朝向与竖直方向形成大于或等于45度的夹角。
在至少一个可能的实施方式中，所述出水管由所述罐体的下部延伸到所述罐体的上部并形成多个不同高度的出水口。
在至少一个可能的实施方式中，可快速启动的厌氧反应器还包括液位计、温度计、酸碱计，
所述液位计、所述温度计、所述酸碱计相对所述罐体的壁面倾斜的设置于所述罐体，相对所述壁面倾斜的角度为45度至70度，
所述反应罐的内部的液体的pH值保持在6.8至7.8，
所述反应罐的内部的升温速率不超过1摄氏度每小时。
在至少一个可能的实施方式中，所述罐体为多段结构，每段所述罐体设置有所述模块化填料层，每段所述罐体通过分段式罐体连接装置连接。
本申请还提供一种可快速启动的厌氧反应器的使用方法，其使用前述的可快速启动的厌氧反应器，
在所述厌氧反应器启动前，在所述反应罐的外部，将培养后的所述厌氧污泥移植到所述一个或多个模块化填料层的多个所述填料模块，将移植有所述厌氧污泥的所述填料模块安装到所述反应罐，经培养后再通入待处理的废水。
本申请提供的可快速启动的厌氧反应器，由于具有便于安装拆卸、替换、修理的模块化填料层及填料模块。在厌氧反应器工作时，可以独立取出填料模块进行维修、更换等，而不影响厌氧反应器的工作。可快速启动的厌氧反应器的使用方法可以在厌氧反应器启动前通过模块化填料层直接移植培养后的厌氧污泥，有效的缩短厌氧反应器的启动调试时间。
（发明人：王凯;张聪慧;吉龙标;唐欣）
