公布日：2023.10.27
申请日：2023.08.28
分类号：C02F1/00(2023.01)I;B01F27/72(2022.01)I;B01F35/71(2022.01)I
摘要
本发明公开了一种工业废水处理用的加药设备，包括上端开放式的废水池本体、加药设备和搅拌设备，所述废水池本体内部上端设有水平驱动机构，加药设备固定设于水平驱动机构下端且由水平驱动机构驱动平移，所述搅拌设备固定设有废水池本体侧壁，对工业废水起搅拌作用；通过本发明的加药设备，可以实现工业废水的高效处理。搅拌设备的存在能够使废水得到充分搅拌，提高悬浮物的混合，从而增加废水的处理效果。因此，本发明的加药设备具有较高的实用性和经济效益。
权利要求书

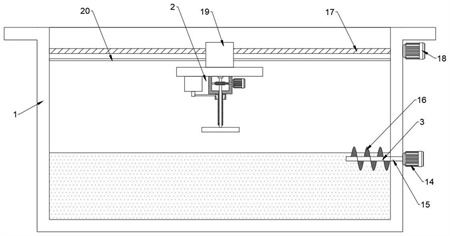

1.一种工业废水处理用的加药设备，包括上端开放式的废水池本体(1)、加药设备(2)和搅拌设备(3)，其特征在于：所述废水池本体(1)内部上端设有水平驱动机构，加药设备(2)固定设于水平驱动机构下端且由水平驱动机构驱动平移，所述搅拌设备(3)固定设有废水池本体(1)侧壁，对工业废水起搅拌作用；所述加药设备(2)包括与水平驱动机构下端固定的安装板(4)，安装板(4)下端面固定设有液泵(5)和传动箱(6)，传动箱(6)内部转动连接设有传动杆(7)，传动杆(7)伸出至传动箱(6)下方的一端固定设有离心盘(8)，所述传动箱(6)侧面固定设有电机(9)，电机(9)的驱动轴伸入至传动箱(6)内部的一端固定设有蜗杆(10)，传动杆(7)上套设有蜗轮(11)，蜗轮(11)和蜗杆(10)匹配连接，传动箱(6)下端固定设有套管(12)，传动杆(7)穿过套管(12)内部且与套管转动连接，所述套管(12)上端外部套设有引流罩(13)，引流罩(13)的内腔与液泵(5)的出液端通过管道连通。
2.根据权利要求1所述的一种工业废水处理用的加药设备，其特征在于：所述搅拌设备(3)包括固定设于废水池本体(1)侧壁的电机二(14)，电机二(14)的驱动轴伸入至废水池本体(1)内部的一端固定设有转轴(15)，转轴(15)上固定设有螺旋叶片(16)。
3.根据权利要求1所述的一种工业废水处理用的加药设备，其特征在于：所述水平驱动机构包括转动设于废水池本体(1)内壁之间的丝杆(17)，还包括固定设于废水池本体(1)外侧壁的电机三(18)，电机三(18)与丝杆(17)驱动连接，丝杆(17)上螺纹连接设有滑块(19)，安装板(4)固定设于滑块(19)下端，废水池本体(1)内壁之间固定设有导杆(20)，导杆(20)穿过滑块(19)且与滑块(19)滑动连接。
4.根据权利要求1所述的一种工业废水处理用的加药设备，其特征在于：所述离心盘(8)为圆盘结构，其上端面与传动杆(7)连接的位置设有液槽(21)，从液槽(21)侧壁至离心盘(8)底面开设有若干供液体流过的通道(22)。
5.根据权利要求4所述的一种工业废水处理用的加药设备，其特征在于：若干所述通道(22)的下端出口分别在距离离心盘(8)圆心的不同位置分布。
6.根据权利要求1所述的一种工业废水处理用的加药设备，其特征在于：所述引流罩(13)内壁到套管(12)外壁的距离从上至下逐渐减小，将液体汇聚在套管(12)外壁，并沿套管(12)外壁下流至离心盘(8)上。
发明内容
本发明的目的是提供一种工业废水处理用的加药设备，旨在改善传统设备的加药效果和搅拌效果，使得工业废水得到更好的处理效果。
为解决上述技术问题，本发明的技术方案为：一种工业废水处理用的加药设备，包括上端开放式的废水池本体、加药设备和搅拌设备，所述废水池本体内部上端设有水平驱动机构，加药设备固定设于水平驱动机构下端且由水平驱动机构驱动平移，所述搅拌设备固定设有废水池本体侧壁，对工业废水起搅拌作用；
所述加药设备包括与水平驱动机构下端固定的安装板，安装板下端面固定设有液泵和传动箱，传动箱内部转动连接设有传动杆，传动杆伸出至传动箱下方的一端固定设有离心盘，所述传动箱侧面固定设有电机，电机的驱动轴伸入至传动箱内部的一端固定设有蜗杆，传动杆上套设有蜗轮，蜗轮和蜗杆匹配连接，传动箱下端固定设有套管，传动杆穿过套管内部且与套管转动连接，所述套管上端外部套设有引流罩，引流罩的内腔与液泵的出液端通过管道连通。
进一步地，所述搅拌设备包括固定设于废水池本体侧壁的电机二，电机二的驱动轴伸入至废水池本体内部的一端固定设有转轴，转轴上固定设有螺旋叶片。
进一步地，所述水平驱动机构包括转动设于废水池本体内壁之间的丝杆，还包括固定设于废水池本体外侧壁的电机三，电机三与丝杆驱动连接，丝杆上螺纹连接设有滑块，安装板固定设于滑块下端，废水池本体内壁之间固定设有导杆，导杆穿过滑块且与滑块滑动连接。
进一步地，所述离心盘为圆盘结构，其上端面与传动杆连接的位置设有液槽，从液槽侧壁至离心盘底面开设有若干供液体流过的通道。
进一步地，若干所述通道的下端出口分别在距离离心盘圆心的不同位置分布。
进一步地，所述引流罩内壁到套管外壁的距离从上至下逐渐减小，将液体汇聚在套管外壁，并沿套管外壁下流至离心盘上。
本发明的工业废水处理加药设备具有以下有益效果：
1、加药设备固定于水平驱动机构下端且由水平驱动机构驱动平移，可以实现废水池内加药设备的移动，确保加药均匀，提高加药效果。
2、搅拌设备固定于废水池侧壁，能够对工业废水起到搅拌作用，增加废水与加药剂的接触面积，提高搅拌效果。
3、加药设备包括液泵、传动箱、传动杆等部件，通过电机和蜗轮蜗杆传动，确保加药设备的正常运转，保证加药流量的准确控制。
4、搅拌设备包括电机二和转轴，并固定有螺旋叶片，可以实现废水的充分搅拌，增加悬浮物与废水的混合，提高废水的处理效果。
5、液槽和通道的设计，使得离心盘能够将液体均匀供给到不同位置，提高加药的均匀性。
6、引流罩的设计使得液体能够沿着套管外壁下流至离心盘上，避免了液体的浪费和溢出。
（发明人：李富勇;徐筠;唐刚;黄明忠;黄安军;权浩钧;赵开宝）
