公布日：2023.10.27
申请日：2023.08.10
分类号：C02F1/52(2023.01)I;C02F103/10(2006.01)N
摘要
本发明涉及矿山污水处理技术领域，具体是一种矿山酸性废水处理设备，包括沉淀处理罐，所述沉淀处理罐上固定安装有进水管和出水管，还包括：废水处理筒，所述废水处理筒固定安装在所述沉淀处理罐内，且所述废水处理筒上还固定安装有两块L型支撑板，两块所述L型支撑板上均设有驱动件；以及废水处理机构，所述废水处理机构分别与所述沉淀处理罐和废水处理筒相连接，并与所述驱动件相连接，其中，废水处理机构包括有自适应升降组件和加药组件；本发明矿山酸性废水处理设备及处理方法，以便于根据每批次处理的废水量，投放不同的化学药剂，以满足实际的需求，提高了设备的实用性和灵活性，避免出现废水处理不充分或化学药剂浪费的问题。
权利要求书
1.一种矿山酸性废水处理设备，包括沉淀处理罐，所述沉淀处理罐上固定安装有进水管和出水管，其特征在于，还包括：废水处理筒，所述废水处理筒固定安装在所述沉淀处理罐内，并分别与所述进水管和出水管相连接，且所述废水处理筒上还固定安装有两块L型支撑板，两块所述L型支撑板上均设有驱动件；以及废水处理机构，所述废水处理机构分别与所述沉淀处理罐和废水处理筒相连接，并与所述驱动件相连接，其中，废水处理机构包括有自适应升降组件和加药组件；所述自适应升降组件分别与所述沉淀处理罐和驱动件相连接，所述加药组件分别与所述废水处理筒和驱动件相连接，并与所述L型支撑板相连接。

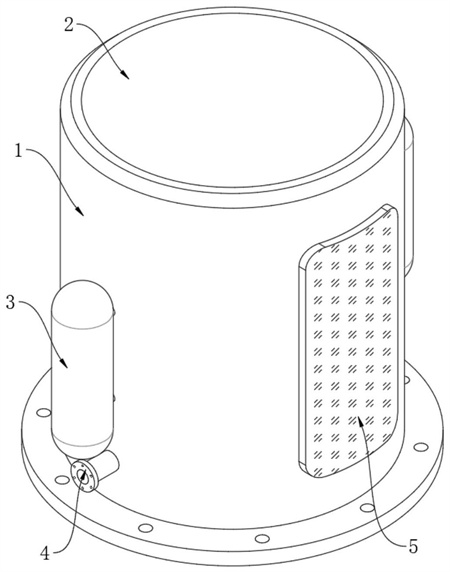

2.根据权利要求1所述的矿山酸性废水处理设备，其特征在于，还包括：防护盖，所述防护盖可拆卸安装在所述沉淀处理罐的顶部上；以及透明玻璃板，所述透明玻璃板固定安装在所述沉淀处理罐的侧壁上，并正对所述自适应升降组件安装。
3.根据权利要求1或2所述的矿山酸性废水处理设备，其特征在于，所述自适应升降组件包括：伸缩件，所述伸缩件固定安装在所述沉淀处理罐的内壁上；升降支架，所述升降支架与所述伸缩件的输出端固定连接；以及自动调节单元，所述自动调节单元分别与所述升降支架和驱动件相连接。
4.根据权利要求3所述的矿山酸性废水处理设备，其特征在于，所述自动调节单元包括：旋转轴，所述旋转轴转动安装在所述升降支架上；传动齿轮，所述传动齿轮与所述旋转轴固定连接，且所述传动齿轮的两侧分别啮合连接有两根自调节齿条，两根所述自调节齿条分别与两套所述驱动件相连接；以及复位挡杆，所述复位挡杆与所述L型支撑板固定连接，并与所述自调节齿条可分离连接。
5.根据权利要求4所述的矿山酸性废水处理设备，其特征在于，还包括：支撑指示盘，所述支撑指示盘的一端与所述升降支架固定连接，支撑指示盘的另一端套设在所述旋转轴上，并与所述旋转轴转动连接；以及指针，所述指针固定安装在所述旋转轴上，并与所述支撑指示盘相配合安装。
6.根据权利要求4或5所述的矿山酸性废水处理设备，其特征在于，所述驱动件包括有滑动槽口、阻尼滑块、导轨和卡接连杆，所述滑动槽口开设于所述L型支撑板上，且所述滑动槽口的数量为两个，两个所述滑动槽口的长度不同；所述导轨固定安装在所述L型支撑板上，导轨上滑动安装有阻尼滑块，所述阻尼滑块与所述自调节齿条固定连接，且所述阻尼滑块上还固定安装有卡接连杆；所述卡接连杆插装在所述滑动槽口内，并与所述滑动槽口滑动连接，且所述卡接连杆还与所述加药组件相连接。
7.根据权利要求6所述的矿山酸性废水处理设备，其特征在于，所述加药组件包括：药剂罐，所述药剂罐固定安装在所述沉淀处理罐上；加药筒，所述加药筒与所述L型支撑板固定连接，且所述加药筒通过进药管与所述药剂罐相连接；调节阀体，所述调节阀体与所述自适应升降组件相连接，并通过加药管与所述加药筒相连接，且所述调节阀体上还安装有连接管，所述连接管上固定安装有弧形喷药板，所述弧形喷药板位于所述废水处理筒内；伸缩杆二，所述伸缩杆二的一端滑动安装在所述加药筒内，伸缩杆二的另一端与所述驱动件相连接；以及加药调节单元，所述加药调节组件分别与所述废水处理筒和L型支撑板相连接，并与所述驱动件相连接，其中，加药调节单元包括有水位检测模块和平衡模块；所述水位检测模块分别与所述废水处理筒和驱动件相连接，所述平衡模块分别与所述L型支撑板和水位检测模块相连接。
8.根据权利要求7所述的矿山酸性废水处理设备，其特征在于，所述水位检测模块包括：推拉弯杆，所述推拉弯杆的一端与所述伸缩杆二对应的驱动件相连接，推拉弯杆的另一端固定安装有定位筒；立柱，所述立柱固定安装在所述废水处理筒的中部，且所述立柱上开设有限位卡槽；浮板，所述浮板套设在所述立柱上，并与所述立柱滑动连接，且所述浮板还通过滑动卡条与所述限位卡槽卡装连接；以及缺口，所述缺口开设于所述浮板上，且所述缺口还与所述定位筒可分离连接。
9.根据权利要求8所述的矿山酸性废水处理设备，其特征在于，所述平衡模块包括：平衡充气筒，所述平衡充气筒固定安装在另一套所述L型支撑板上；伸缩杆一，所述伸缩杆一的一端与所述平衡充气筒滑动连接，伸缩杆一的另一端与另一套所述驱动件相连接；进气管和充气软管，所述进气管和充气软管均与所述平衡充气筒固定连接，且所述充气软管的一端还与所述浮板相连接；以及气囊一和气囊二，所述气囊一和气囊二分别位于所述滑动卡条和缺口内，且所述气囊一和气囊二均与所述充气软管相连通，其中，所述气囊二还与所述定位筒可分离连接。
10.一种矿山酸性废水处理方法，采用如权利要求1-9任意一项所述的矿山酸性废水处理设备，其特征在于，包括以下步骤：步骤1、从前一工序流出的矿山废水经进水管进入至废水处理筒内，随着矿山废水的水位升高，在浮力作用下，浮板在立柱上向上滑动；步骤2、在浮板停止上移后，启动伸缩件，通过升降支架带动传动齿轮上移，并同时带动两根自调节齿条上移，在自调节齿条上移的过程中，通过驱动件带动伸缩杆一和伸缩杆二同步上移；步骤3、在伸缩杆一和伸缩杆二上移的过程中，药剂罐内的化学药剂经进药管进入加药筒内，平衡充气筒内的空气经充气软管逐渐进入气囊一和气囊二内，随着驱动件推动推拉弯杆和定位筒持续上移，在定位筒与气囊二接触时，伸缩杆一和伸缩杆二停止上移；步骤4、启动伸缩件经驱动件同时向下拉动伸缩杆一和伸缩杆二，平衡充气筒逐渐将气囊一和气囊二内的空气抽出的同时，加药筒内的化学药剂经加药管和调节阀体向弧形喷药板内输送，并持续向废水处理筒内喷射与矿山废水混合，直至两根自调节齿条下移与两个复位挡杆接触时，两根自调节齿条恢复至原位；步骤5、矿山废水与化学药剂充分混合后进入沉淀区进行泥水分离，经泥水分离后得到的水体和污泥分别进行后续处理。
发明内容
本发明的目的在于提供一种矿山酸性废水处理设备及处理方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种矿山酸性废水处理设备，包括沉淀处理罐，所述沉淀处理罐上固定安装有进水管和出水管，还包括：废水处理筒，所述废水处理筒固定安装在所述沉淀处理罐内，并分别与所述进水管和出水管相连接，且所述废水处理筒上还固定安装有两块L型支撑板，两块所述L型支撑板上均设有驱动件；以及废水处理机构，所述废水处理机构分别与所述沉淀处理罐和废水处理筒相连接，并与所述驱动件相连接，其中，废水处理机构包括有自适应升降组件和加药组件；所述自适应升降组件分别与所述沉淀处理罐和驱动件相连接，所述加药组件分别与所述废水处理筒和驱动件相连接，并与所述L型支撑板相连接。
作为本发明进一步的方案：还包括：防护盖，所述防护盖可拆卸安装在所述沉淀处理罐的顶部上；以及透明玻璃板，所述透明玻璃板固定安装在所述沉淀处理罐的侧壁上，并正对所述自适应升降组件安装。
作为本发明进一步的方案：所述自适应升降组件包括：伸缩件，所述伸缩件固定安装在所述沉淀处理罐的内壁上；升降支架，所述升降支架与所述伸缩件的输出端固定连接；以及自动调节单元，所述自动调节单元分别与所述升降支架和驱动件相连接。
作为本发明进一步的方案：所述自动调节单元包括：旋转轴，所述旋转轴转动安装在所述升降支架上；传动齿轮，所述传动齿轮与所述旋转轴固定连接，且所述传动齿轮的两侧分别啮合连接有两根自调节齿条，两根所述自调节齿条分别与两套所述驱动件相连接；以及复位挡杆，所述复位挡杆与所述L型支撑板固定连接，并与所述自调节齿条可分离连接。
作为本发明进一步的方案：还包括：支撑指示盘，所述支撑指示盘的一端与所述升降支架固定连接，支撑指示盘的另一端套设在所述旋转轴上，并与所述旋转轴转动连接；以及指针，所述指针固定安装在所述旋转轴上，并与所述支撑指示盘相配合安装。
作为本发明进一步的方案：所述驱动件包括有滑动槽口、阻尼滑块、导轨和卡接连杆，所述滑动槽口开设于所述L型支撑板上，且所述滑动槽口的数量为两个，两个所述滑动槽口的长度不同；所述导轨固定安装在所述L型支撑板上，导轨上滑动安装有阻尼滑块，所述阻尼滑块与所述自调节齿条固定连接，且所述阻尼滑块上还固定安装有卡接连杆；所述卡接连杆插装在所述滑动槽口内，并与所述滑动槽口滑动连接，且所述卡接连杆还与所述加药组件相连接。
作为本发明进一步的方案：所述加药组件包括：药剂罐，所述药剂罐固定安装在所述沉淀处理罐上；加药筒，所述加药筒与所述L型支撑板固定连接，且所述加药筒通过进药管与所述药剂罐相连接；调节阀体，所述调节阀体与所述自适应升降组件相连接，并通过加药管与所述加药筒相连接，且所述调节阀体上还安装有连接管，所述连接管上固定安装有弧形喷药板，所述弧形喷药板位于所述废水处理筒内；伸缩杆二，所述伸缩杆二的一端滑动安装在所述加药筒内，伸缩杆二的另一端与所述驱动件相连接；以及加药调节单元，所述加药调节组件分别与所述废水处理筒和L型支撑板相连接，并与所述驱动件相连接，其中，加药调节单元包括有水位检测模块和平衡模块；所述水位检测模块分别与所述废水处理筒和驱动件相连接，所述平衡模块分别与所述L型支撑板和水位检测模块相连接。
作为本发明进一步的方案：所述水位检测模块包括：推拉弯杆，所述推拉弯杆的一端与所述伸缩杆二对应的驱动件相连接，推拉弯杆的另一端固定安装有定位筒；立柱，所述立柱固定安装在所述废水处理筒的中部，且所述立柱上开设有限位卡槽；浮板，所述浮板套设在所述立柱上，并与所述立柱滑动连接，且所述浮板还通过滑动卡条与所述限位卡槽卡装连接；以及缺口，所述缺口开设于所述浮板上，且所述缺口还与所述定位筒可分离连接。
作为本发明进一步的方案：所述平衡模块包括：平衡充气筒，所述平衡充气筒固定安装在另一套所述L型支撑板上；伸缩杆一，所述伸缩杆一的一端与所述平衡充气筒滑动连接，伸缩杆一的另一端与另一套所述驱动件相连接；进气管和充气软管，所述进气管和充气软管均与所述平衡充气筒固定连接，且所述充气软管的一端还与所述浮板相连接；以及气囊一和气囊二，所述气囊一和气囊二分别位于所述滑动卡条和缺口内，且所述气囊一和气囊二均与所述充气软管相连通，其中，所述气囊二还与所述定位筒可分离连接。
一种矿山酸性废水处理方法，其采用上述所述的矿山酸性废水处理设备，包括以下步骤：步骤1、从前一工序流出的矿山废水经进水管进入至废水处理筒内，随着矿山废水的水位升高，在浮力作用下，浮板在立柱上向上滑动；步骤2、在浮板停止上移后，启动伸缩件，通过升降支架带动传动齿轮上移，并同时带动两根自调节齿条上移，在自调节齿条上移的过程中，通过驱动件带动伸缩杆一和伸缩杆二同步上移；步骤3、在伸缩杆一和伸缩杆二上移的过程中，药剂罐内的化学药剂经进药管进入加药筒内，平衡充气筒内的空气经充气软管逐渐进入气囊一和气囊二内，随着驱动件推动推拉弯杆和定位筒持续上移，在定位筒与气囊二接触时，伸缩杆一和伸缩杆二停止上移；步骤4、启动伸缩件经驱动件同时向下拉动伸缩杆一和伸缩杆二，平衡充气筒逐渐将气囊一和气囊二内的空气抽出的同时，加药筒内的化学药剂经加药管和调节阀体向弧形喷药板内输送，并持续向废水处理筒内喷射与矿山废水混合，直至两根自调节齿条下移与两个复位挡杆接触时，两根自调节齿条恢复至原位；步骤5、矿山废水与化学药剂充分混合后进入沉淀区进行泥水分离，经泥水分离后得到的水体和污泥分别进行后续处理。
与现有技术相比，本发明的有益效果是：在对矿山废水处理过程中，首先，将防护盖打开，并将被其他工序处理的废水经进水管进入至废水处理筒内，当需要处理的废水完全进入废水处理筒内后，然后，启动自适应升降组件，随着自适应升降组件的上移，可使加药组件内进入一定量的化学药剂，并使化学药剂的量根据废水处理筒内矿山废水的水位通过自适应升降组件进行自动匹配，以便于根据每批次处理的废水量，投放不同的化学药剂，以满足实际的需求，提高了设备的实用性和灵活性，避免出现废水处理不充分或化学药剂浪费的问题，为工作人员提供了便利，值得推广。
（发明人：宋政文;王雨龙;朱国燕;张龙;姚溪蕊;刘雪莹）
