公布日：2023.10.27
申请日：2023.08.04
分类号：G01N1/14(2006.01)I;B08B9/087(2006.01)I;H05K7/20(2006.01)I;G01N1/34(2006.01)I
摘要
本发明涉及工业废水自动采集技术领域，且公开了一种工业废水自动采样装置，包括底板，将装置放置到废水池中，浮力圈的设置使装置自由漂浮在水面，由绳子牵引使装置得到回收，启动伸缩杆，伸缩杆在阻水壳内部运行的过程给废水一个吸力，气囊上升到阶梯壳内部时，废水因为吸力与水流的自然运动，从而进入到圆板顶部，当进入阶梯壳内部时，因为过滤孔的设置杂质得到初步过滤，当进入弹性管内部时，因为小块上设置的小孔进行二次过滤，伸缩杆下降，气囊对阻水壳的内部进行封闭，从而对废水进行保存，当完成采样工作后，弹绳带动海绵孔球在弹性管内部进行移动，从而对内部残留的液体进行吸附，不会在对第二次的采样产生影响，提高了采样的检测。
权利要求书

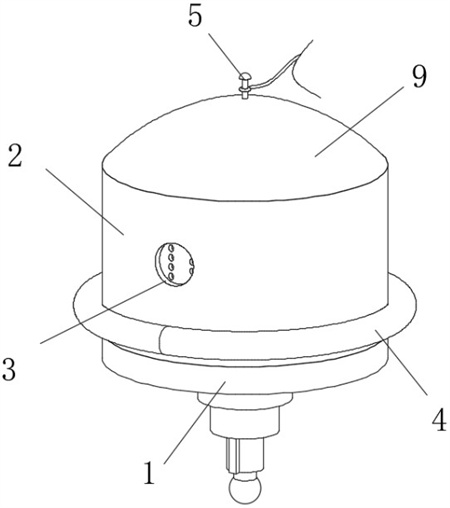

1.一种工业废水自动采样装置，包括底板（1），所述底板（1）的顶部固定连接有竖壳（2），所述竖壳（2）的外壁一侧开设有放水孔（3），所述竖壳（2）的顶部固定连接有弧形盖（9），所述竖壳（2）的外壁套设并固定连接有浮力圈（4），所述弧形盖（9）的顶部固定连接有卡杆（5），所述卡杆（5）的外壁套设并固定连接有绳子（6），其特征在于：采样过滤机构（7），所述采样过滤机构（7）包括固定连接在底板（1）的顶部中心处的伸缩杆（71），所述伸缩杆（71）的底部固定连接有气囊（75），所述底板（1）的底部中心处固定连接有阶梯壳（73）；辅助干燥机构（8），所述辅助干燥机构（8）包括固定连接在弧形壳（9）的底部中心处固定连接有电机（81），所述电机（81）的输出端固定连接有转动轴（82），所述转动轴（82）的外壁分别固定连接有若干个方板（83），所述方板（83）远离转动轴（82）的一侧分别固定连接有若干个清扫线（84）。
2.根据权利要求1所述的一种工业废水自动采样装置，其特征在于：所述底板（1）的底部设置有升降组件（74），所述升降组件（74）包括固定连接在底板（1）底端位于阶梯壳（73）内部的阻水壳（743），所述伸缩杆（71）的活动端贯穿阻水壳（743）并延伸至阻水壳（743）的外部，所述阻水壳（743）的顶端外壁开设有若干个过滤孔（745）。
3.根据权利要求2所述的一种工业废水自动采样装置，其特征在于：所述伸缩杆（71）的外壁套设并固定连接有圆环（742），所述圆环（742）的顶部两端均固定连接有弯杆（746），所述底板（1）的顶部两端均开设有滑孔（748），所述弯杆（746）的外壁滑动连接在滑孔（748）的内壁，所述弯杆（746）的顶部固定连接有圆板（747），所述圆板（747）的顶部固定连接有过滤网（749）。
4.根据权利要求3所述的一种工业废水自动采样装置，其特征在于：所述伸缩杆（71）的外壁设置有过滤组件（76），所述过滤组件（76）包括固定连接在伸缩杆（71）靠近圆环（742）外壁两侧的弹绳（761），所述弹绳（761）的一端贯穿阻水壳（743）并延伸至阻水壳（743）的外部，所述底板（1）的底部两端固定连接有弹性管（764），所述弹性管（764）的顶部内壁套设并固定连接有小块（762）。
5.根据权利要求4所述的一种工业废水自动采样装置，其特征在于：所述小块（762）的顶部开设有小孔（763），所述弹绳（761）的一端固定连接在小块（762）的底部中心处，所述弹绳（761）位于弹性管（764）内部的外壁固定连接有若干个海绵孔球（765），所述弹性管（764）的顶部外壁贯穿并固定连接在圆板（747）的顶部。
6.根据权利要求5所述的一种工业废水自动采样装置，其特征在于：所述转动轴（82）的外壁设置有冷却组件（85），所述冷却组件（85）包括转动连接在转动轴（82）靠近方板（83）外壁的方块（851），所述方块（851）的顶部与电机（81）的底部固定连接，所述方块（851）的顶部两端均固定连接有管道（852）。
7.根据权利要求6所述的一种工业废水自动采样装置，其特征在于：所述管道（852）的一端与电机（81）的外壁固定连接，所述管道（852）的内壁套设并滑动连接有活塞（853），所述弧形盖（9）的内壁顶部两侧均固定连接有斜块（854），所述斜块（854）的一侧顶部固定连接有散热器（855），所述斜块（854）靠近散热器（855）的一侧固定连接有控制钮（856），所述控制钮（856）与散热器（855）电性连接。
8.根据权利要求7所述的一种工业废水自动采样装置，其特征在于：所述竖壳（2）的内壁设置有清扫组件（86），所述清扫组件（86）包括固定连接在竖壳（2）内壁顶部的齿环（864），所述齿环（864）的内壁分别啮合连接有若干个齿轮（862），所述齿轮（862）外壁一侧啮合连接有齿板（861）。
9.根据权利要求8所述的一种工业废水自动采样装置，其特征在于：所述齿板（861）的内壁贯穿并固定连接在转动轴（82）的外壁，所述齿轮（862）的底部固定连接有弯板（863），所述弯板（863）的一侧固定连接有海绵块（866），所述海绵块（866）的两侧均固定连接有挡板（867），所述挡板（867）的一侧与弯板（863）的一侧固定连接。
发明内容
本发明的目的在于提供一种工业废水自动采样装置，以解决上述背景技术中提出的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：本发明为一种工业废水自动采样装置，包括底板，底板的顶部固定连接有竖壳，竖壳的外壁一侧开设有放水孔，竖壳的顶部固定连接有弧形盖，竖壳的外壁套设并固定连接有浮力圈，弧形盖的顶部固定连接有卡杆，卡杆的外壁套设并固定连接有绳子，采样过滤机构，采样过滤机构包括固定连接在底板的顶部中心处的伸缩杆，伸缩杆的底部固定连接有气囊，底板的底部中心处固定连接有阶梯壳，辅助干燥机构，辅助干燥机构包括固定连接在弧形壳的底部中心处固定连接有电机，电机的输出端固定连接有转动轴，转动轴的外壁分别固定连接有若干个方板，方板远离转动轴的一侧分别固定连接有若干个清扫线，这样设置的目的是对过滤网在排出废水时残留的废料进行清除。
进一步地，底板的底部设置有升降组件，升降组件包括固定连接在底板底端位于阶梯壳内部的阻水壳，伸缩杆的活动端贯穿阻水壳并延伸至阻水壳的外部，阻水壳的顶端外壁开设有若干个过滤孔，这样设置的目的是对废料进行阻挡。
进一步地，伸缩杆的外壁套设并固定连接有圆环，圆环的顶部两端均固定连接有弯杆，底板的顶部两端均开设有滑孔，弯杆的外壁滑动连接在滑孔的内壁，弯杆的顶部固定连接有圆板，圆板的顶部固定连接有过滤网，这样设置的目的是对装置内部的过滤。
进一步地，伸缩杆的外壁设置有过滤组件，过滤组件包括固定连接在伸缩杆靠近圆环外壁两侧的弹绳，弹绳的一端贯穿阻水壳并延伸至阻水壳的外部，底板的底部两端固定连接有弹性管，弹性管的顶部内壁套设并固定连接有小块，这样设置的目的对弹绳进行固定，对废水内部的杂质进行过滤。
进一步地，小块的顶部开设有小孔，弹绳的一端固定连接在小块的底部中心处，弹绳位于弹性管内部的外壁固定连接有若干个海绵孔球，弹性管的顶部外壁贯穿并固定连接在圆板的顶部，这样设置的目的是对内部残留的液体进行吸附。
进一步地，转动轴的外壁设置有冷却组件，冷却组件包括转动连接在转动轴靠近方板外壁的方块，方块的顶部与电机的底部固定连接，方块的顶部两端均固定连接有管道，这样设置的目的是内部存在热膨胀介质。
进一步地，管道的一端与电机的外壁固定连接，管道的内壁套设并滑动连接有活塞，弧形盖的内壁顶部两侧均固定连接有斜块，斜块的一侧顶部固定连接有散热器，斜块靠近散热器的一侧固定连接有控制钮，控制钮与散热器电性连接。
进一步地，竖壳的内壁设置有清扫组件，清扫组件包括固定连接在竖壳内壁顶部的齿环，齿环的内壁分别啮合连接有若干个齿轮，齿轮外壁一侧啮合连接有齿板，这样设置的目的是带动齿轮进行转动。
进一步地，齿板的内壁贯穿并固定连接在转动轴的外壁，齿轮的底部固定连接有弯板，弯板的一侧固定连接有海绵块，海绵块的两侧均固定连接有挡板，挡板的一侧与弯板的一侧固定连接，阻挡废水对海绵块的侵入。
本发明具有以下有益效果：（1）本发明，将装置放置到废水池中，浮力圈的设置使装置自由漂浮在水面，由绳子牵引使装置得到回收，启动伸缩杆，伸缩杆在阻水壳内部运行的过程给废水一个吸力，气囊上升到阶梯壳内部时，废水因为吸力与水流的自然运动，从而进入到圆板顶部，当进入阶梯壳内部时，因为过滤孔的设置杂质得到初步过滤，当进入弹性管内部时，因为小块上设置的小孔进行二次过滤，伸缩杆下降，气囊对阻水壳的内部进行封闭，从而对废水进行保存，当完成采样工作后，弹绳带动海绵孔球在弹性管内部进行移动，从而对内部残留的液体进行吸附，不会在对第二次的采样产生影响，提高了采样的检测。
（2）本发明，启动伸缩杆，伸缩杆带动圆环上升，圆环带动弯杆上升，弯杆带动圆板上升，因为弹性管的设置，圆板的上升不会对弹性管造成影响，圆板带动过滤网上升，因为放水孔的设置，从而对内部采样的废水进行排出，启动电机，电机带动转动轴转动，转动轴带动方片转动，方片对废水进行拍击，加强废水的排出效率，方片带动清扫线在过滤网的内表面进行运动，从而对过滤网在排出废水时残留的废料进行清除，加强了装置的运行速度，减少了堵塞的产生。
（3）本发明，当对内部的废水进行排出与清理的时候，电机运转过热，热能传递到管道内部，管道内部的热膨胀介质受热进行膨胀，从而对活塞进行推移，活塞的移动对控制钮进行挤压，控制钮被挤压，控制了散热器进行开启，散热器对电机进行散热，当电机温度逐渐下降，不再提供热能，热膨胀介质回缩，控制钮不再被挤压，散热器自动停止运转，从而对装置运转时间过长内部过热，进行了降温，从而加强了装置的寿命，也节约了能量的使用。
（4）本发明，转动轴带动齿板进行转动，齿板因为齿环的设置，从而能够带动齿轮沿着齿板的轨迹进行移动，齿轮带动弯板进行移动，弯板带动海绵块进行移动，海绵块对竖壳内壁受热装冷缩产生的壁水进行吸附，海绵块带动挡板进行移动，挡板的设置能够阻挡废水对海绵块的侵入，从而减少了装置内部被腐蚀的现象，提高了装置的寿命。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
（发明人：简苗苗;张国平）
