公布日：2024.04.16
申请日：2024.03.14
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F101/30(2006.01)N
摘要
本发明涉及污水处理设备技术领域，具体公开了一种洗涤污水处理装置，包括箱体，箱体内设有反应区、溶气区、气浮池、浮渣槽和清水区，反应区设有进水口，清水区设有排水口，气浮池上方设有刮渣机构，气浮池与浮渣槽通过过滤机构连接，刮渣机构包括驱动组件和多个推板，过滤机构包括隔板和过滤板，过滤板设于隔板的上侧，过滤板呈弧形的板状，推板贴合过滤板上表面将浮渣推入浮渣槽内，过滤板内部形成进水腔，隔板内部设有蓄水腔，进水腔与蓄水腔连通，蓄水腔的侧壁上设有连通口，过滤板的上表面设有若干滤孔，蓄水腔内还设有清理滤孔的清理机构，本发明提供的污水处理装置减少了浮渣推出时带出的水，减少了排出物的含水量。
权利要求书

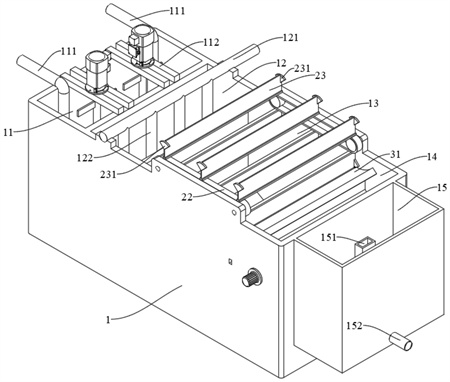

1.一种洗涤污水处理装置，包括箱体（1），所述箱体（1）内设有反应区（11）、溶气区（12）、气浮池（13）、浮渣槽（14）和清水区（15），所述反应区（11）设有进水口，所述清水区（15）设有排水口（152），其特征在于，所述气浮池（13）上方设有刮渣机构，所述气浮池（13）与所述浮渣槽（14）通过过滤机构连接，所述刮渣机构包括驱动组件和多个推板（23），所述驱动组件驱动各所述推板（23）循环移动将所述气浮池（13）表面的浮渣经过所述过滤机构推入所述浮渣槽（14），所述过滤机构包括隔板（3）和过滤板（31），所述过滤板（31）设于所述隔板（3）的上侧，所述过滤板（31）呈弧形的板状，所述推板（23）贴合所述过滤板（31）上表面将浮渣推入所述浮渣槽（14）内，所述过滤板（31）内部形成进水腔（311），所述隔板（3）内部设有蓄水腔（32），所述进水腔（311）与所述蓄水腔（32）连通，所述蓄水腔（32）的侧壁上设有连通口（34），所述蓄水腔（32）通过所述连通口（34）与所述气浮池（13）内部连通；所述过滤板（31）的上表面设有若干滤孔，所述蓄水腔（32）内还设有用于对所述过滤板（31）表面的滤孔进行清理的清理机构；所述隔板（3）上还设有出水口（153），所述出水口（153）连接有排水槽（151），所述排水槽（151）伸入所述清水区（15），所述蓄水腔（32）下端与所述排水槽（151）连通，所述清理机构包括：活动板（33），所述蓄水腔（32）的侧壁上设有活动槽，所述活动槽与所述连通口（34）及所述出水口（153）位于同一侧，所述活动板（33）贴合所述活动槽的内壁活动，所述活动板（33）的上端设有挤压杆（331），所述挤压杆（331）的上端延伸至所述隔板（3）的上侧，所述活动板（33）通过弹簧与所述活动槽连接，所述推板（23）用于推动浮渣的端部上设有挤压板（231），所述推板（23）向所述过滤板（31）所在方向移动至所述挤压板（231）与所述挤压杆（331）接触时，所述挤压板（231）挤压所述挤压杆（331）向下使所述活动板（33）同时封堵所述连通口（34）和所述出水口（153）；浮动件，所述活动板（33）封堵所述连通口（34）和所述出水口（153）时，所述浮动件贴合所述蓄水腔（32）的内壁纵向滑动，并推动所述蓄水腔（32）内的积水向上流动反向冲刷所述过滤板（31）上的滤孔；限位组件，所述限位组件用于在所述连通口（34）和所述出水口（153）打开时对所述浮动件的位置进行限位；所述浮动件包括连接杆（41）和浮动板（4），所述浮动板（4）有两个，两个所述浮动板（4）在纵向上相对平行设置，两个所述浮动板（4）的侧边贴合所述蓄水腔（32）的侧壁滑动，两个所述浮动板（4）通过所述连接杆（41）连接，所述蓄水腔（32）在两个所述浮动板（4）之间的部分形成相对封闭的空间；所述限位组件包括：限位块（44），所述蓄水腔（32）的侧壁上设有限位槽，所述限位槽与所述活动板（33）相对设置，所述限位块（44）通过弹簧与所述限位槽滑动连接，弹簧在自然伸展的状态下，所述限位块（44）抵压在下侧所述浮动板（4）的上端面，所述限位块（44）的移动方向与所述浮动件的移动方向相对垂直，所述限位块（44）朝向所述浮动件的一侧设有凸起部；限位杆（43），所述蓄水腔（32）内固定有导向杆（431），所述限位杆（43）的一端与所述导向杆（431）转动连接；活动杆（42），所述活动杆（42）的一端与所述活动板（33）铰接，所述活动杆（42）的另一端沿所述限位杆（43）的长度方向与所述限位杆（43）滑动连接，所述活动板（33）向下时通过所述活动杆（42）推动所述限位杆（43）绕所述导向杆（431）转动，至所述限位杆（43）的自由端抵压所述限位块（44）上的凸起部并推动所述限位块（44）相对所述浮动板（4）脱离；所述排水槽（151）内还设有过滤挡板（154），所述隔板（3）内部还设有蓄污腔（35），所述蓄污腔（35）位于所述排水槽（151）的下侧，所述蓄污腔（35）的上端设有活动滤板（351），所述活动滤板（351）与所述过滤挡板（154）相邻设置，所述活动滤板（351）的一端与所述蓄污腔（35）的侧壁铰接，所述活动滤板（351）铰接所述蓄污腔（35）的端部设有压块（352），以在所述活动板（33）下移时下压所述压块（352），并带动所述活动滤板（351）与所述过滤挡板（154）相邻的端部向上翘起，所述隔板（3）的侧壁中还设有复位块（353），所述复位块（353）的下端通过弹簧与所述隔板（3）连接，所述复位块（353）的上端与所述压块（352）抵接；所述排水槽（151）为“L”形，蓄水腔（32）竖直设置，蓄水腔（32）下端与排水槽（151）连接，蓄水腔（32）及排水槽（151）组合呈“U”形。
2.根据权利要求1所述的一种洗涤污水处理装置，其特征在于，所述气浮池（13）底部形成沉降区（131），所述箱体（1）内还设有排污机构，所述排污机构包括排污口（132）、排污槽（133）和排污泵，所述排污槽（133）设于所述箱体（1）底部，所述排污口（132）与所述排污槽（133）连通，所述排污口（132）伸入所述沉降区（131），所述排污泵用于定期抽出所述排污槽（133）内的沉降物，所述蓄污腔（35）的下端与所述排污槽（133）连通。
3.根据权利要求1所述的一种洗涤污水处理装置，其特征在于，所述浮渣槽（14）内呈“V”形，所述浮渣槽（14）内设有清污组件，所述清污组件包括电机、绞龙（141）和排渣口，电机安装在箱体（1）外壁上，电机的驱动端与所述绞龙（141）的一端连接，所述绞龙（141）设于所述浮渣槽（14）的底端，所述排渣口设于所述浮渣槽（14）的侧壁上。
4.根据权利要求1所述的一种洗涤污水处理装置，其特征在于，所述驱动组件包括驱动源、驱动轮（2）、导向轮（21）和传动带（22），所述驱动源安装在所述箱体（1）的外侧壁上，所述驱动源的驱动端与所述驱动轮（2）连接，所述驱动源驱动所述驱动轮（2）转动，所述传动带（22）同时套设在所述驱动轮（2）及所述导向轮（21）上，各所述推板（23）间隔固定在所述传动带（22）上。
5.根据权利要求1所述的一种洗涤污水处理装置，其特征在于，所述反应区（11）设有进料管（111）和搅拌机构（112），所述进料管（111）用于向所述反应区（11）内通入絮凝剂，所述搅拌机构（112）用于搅拌所述反应区（11）的污水使污水与絮凝剂充分混合。
6.根据权利要求1所述的一种洗涤污水处理装置，其特征在于，所述溶气区（12）设有溶气组件，所述溶气组件包括气泵、进气管（121）和溶气管（122），所述溶气管（122）伸入所述溶气区（12）下端，所述气泵与所述进气管（121）连接，所述进气管（121）与溶气管（122）连通。
发明内容
本发明提供一种洗涤污水处理装置，旨在解决相关技术中气浮机推动气浮池表面的浮渣排出时会带出大量水分，导致的排出物含水量较高，以及在气浮池内水分过多排出时影响浮渣漂浮分离效果的问题。
本发明的一种洗涤污水处理装置，包括箱体，所述箱体内设有反应区、溶气区、气浮池、浮渣槽和清水区，所述反应区设有进水口，所述清水区设有排水口，所述气浮池上方设有刮渣机构，所述气浮池与所述浮渣槽通过过滤机构连接，所述刮渣机构包括驱动组件和多个推板，所述驱动组件驱动各所述推板循环移动将所述气浮池表面的浮渣经过所述过滤机构推入所述浮渣槽，所述过滤机构包括隔板和过滤板，所述过滤板设于所述隔板的上侧，所述过滤板呈弧形的板状，所述推板贴合所述过滤板上表面将浮渣推入所述浮渣槽内，所述过滤板内部形成进水腔，所述隔板内部设有蓄水腔，所述进水腔与所述蓄水腔连通，所述蓄水腔的侧壁上设有连通口，所述蓄水腔通过所述连通口与所述气浮池内部连通；
所述过滤板的上表面设有若干滤孔，所述蓄水腔内还设有用于对所述过滤板表面的滤孔进行清理的清理机构。
优选的，所述隔板上还设有出水口，所述出水口连接有排水槽，所述排水槽伸入所述清水区，所述蓄水腔下端与所述排水槽连通，所述清理机构包括：
活动板，所述蓄水腔的侧壁设有活动槽，所述活动槽与所述连通口及所述出水口位于同一侧，所述活动板贴合所述活动槽的内壁活动，所述活动板的上端设有挤压杆，所述挤压杆的上端延伸至所述隔板的上侧，所述活动板通过弹簧与所述活动槽连接，所述推板用于推动浮渣的端部上设有挤压板，所述推板向所述过滤板所在方向移动至所述挤压板与所述挤压杆接触时，所述挤压板挤压所述挤压杆向下使所述活动板同时封堵所述连通口和所述出水口；
浮动件，所述活动板封堵所述连通口和所述出水口时，所述浮动件贴合所述蓄水腔的内壁纵向滑动，并推动所述蓄水腔内的积水向上流动反向冲刷所述过滤板上的滤孔；
限位组件，所述限位组件用于在所述连通口和所述出水口打开时对所述浮动件的位置进行限位。
优选的，所述浮动件包括连接杆和浮动板，所述浮动板有两个，两个所述浮动板在纵向上相对平行设置，两个所述浮动板的侧边贴合所述蓄水腔的侧壁滑动，两个所述浮动板通过所述连接杆连接，所述蓄水腔在两个所述浮动板之间的部分形成相对封闭的空间。
优选的，所述限位组件包括：
限位块，所述蓄水腔的侧壁上设有限位槽，所述限位槽与所述活动板相对设置，所述限位块通过弹簧与所述限位槽滑动连接，弹簧在自然伸展的状态下，所述限位块抵压在下侧所述浮动板的上端面，所述限位块的移动方向与所述浮动件的移动方向相对垂直，所述限位块朝向所述浮动件的一侧设有凸起部；
限位杆，所述蓄水腔内固定有导向杆，所述限位杆的一端与所述导向杆转动连接；
活动杆，所述活动杆的一端与所述活动板铰接，所述活动杆的另一端沿所述限位杆的长度方向与所述限位杆滑动连接，所述活动板向下时通过所述活动杆推动所述限位杆绕所述导向杆转动，至所述限位杆的自由端抵压所述限位块上的凸起部并推动所述限位块相对所述浮动板脱离。
优选的，所述排水槽内还设有过滤挡板，所述隔板内部还设有蓄污腔，所述蓄污腔位于所述排水槽的下侧，所述蓄污腔的上端设有活动滤板，所述活动滤板与所述过滤挡板相邻设置，所述活动滤板的一端与所述蓄污腔的侧壁铰接，所述活动滤板铰接所述蓄污腔的端部设有压块，以在所述活动板下移时下压所述压块，并带动所述活动滤板与所述过滤挡板相邻的端部向上翘起，所述隔板的侧壁中还设有复位块，所述复位块的下端通过弹簧与所述隔板连接，所述复位块的上端与所述压块抵接。
优选的，所述气浮池底部形成沉降区，所述箱体内还设有排污机构，所述排污机构包括排污口、排污槽和排污泵，所述排污槽设于所述箱体底部，所述排污口与所述排污槽连通，所述排污口伸入所述沉降区，所述排污泵用于定期抽出所述排污槽内的沉降物，所述蓄污腔的下端与所述排污槽连通。
优选的，所述浮渣槽内呈“V”形，所述浮渣槽内设有清污组件，所述清污组件包括电机、绞龙和排渣口，电机安装在箱体外壁上，电机的驱动端与所述绞龙的一端连接，所述绞龙设于所述浮渣槽的底端，所述排渣口设于所述浮渣槽的侧壁上。
优选的，所述驱动组件包括驱动源、驱动轮、导向轮和传动带，所述驱动源安装在所述箱体的外侧壁上，所述驱动源的驱动端与所述驱动轮连接，所述驱动源驱动所述驱动轮转动，所述传动带同时套设在所述驱动轮及所述传动轮上，各所述推板间隔固定在所述传动带上。
优选的，所述反应区设有进料管和搅拌机构，所述进料管用于向所述反应区内通入絮凝剂，所述搅拌机构用于搅拌所述反应区的污水使污水与絮凝剂充分混合。
优选的，所述溶气区设有溶气组件，所述溶气组件包括气泵、进气管和溶气管，所述溶气管伸入所述溶气区下端，所述气泵与所述进气管连接，所述进气管与溶气管连通。
本发明的有益效果为：
（1）减少了气浮池表面浮渣推出过程中携带的水分，刮渣机构通过驱动组件驱动各推板循环转动并推动气浮池表面的浮渣向靠近浮渣槽的方向移动，浮渣及携带的水分流动至过滤机构处时，随浮渣流动的水经过过滤板进入隔板内的蓄水腔中，并通过蓄水腔上的连通口回流进入气浮池中，浮渣及少量的水分在推板的推动作用下进入浮渣槽，极大的减少了随浮渣进入浮渣槽的水量，减少了浮渣槽中浮渣的含水量。
（2）提高了对浮渣的分离效果，随浮渣流动的水在过滤机构的作用下及时自气浮池的下侧补充进入气浮池中，保持了气浮池上侧液面的相对稳定，减少了单位时间内补充流入的污水量，进而保持了气浮池内污水流速的相对稳定性，延长了浮渣在气浮池内的停留时间，并减少对浮渣和气泡结合的破坏，利于刮渣机构对浮渣的分离操作。
（3）便于及时对过滤板滤孔内附着的杂质进行清理，避免影响过滤板的过滤效果，刮渣机构在推动浮渣移动时，推板上的挤压板与活动板上的挤压杆接触，并挤压活动板移动封堵连通口和出水口，在水压的作用下，排水槽内的水推动浮动件上移，进一步推动蓄水槽内的水反向流出过滤板，并对过滤板上的滤孔进行冲刷，避免过滤板上的滤孔堵塞。
（发明人：黄立平）
