公布日:2023.10.31
申请日:2023.08.07
分类号:C02F1/00(2023.01)I;B01F27/706(2022.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/96(2006.01)I;B01D29/64(2006.01)I;B01D29/82(2006.01)I
摘要
本发明公开了一种一种具有多层过滤结构的废水处理器及其处理工艺,属于废水处理技术领域,包括处理器箱体,所述处理器箱体的顶部设置有接引箱,所述接引箱的底部开设有用于污水流通的通孔,所述处理器箱体的内部由上至下设置有混合室和过滤室,所述混合室的上方设置有过滤板一,所述过滤板一的上方设置有用于对过滤后的杂质进行清理的送料组件,所述混合室内设置有用于对废水进行搅拌的混合组件,所述过滤室内设置有用于对反应后废水中的杂质进行过滤的过滤部,所述处理器箱体的底部设置有与过滤室相连通的排料管二。由此,能够实现对废水进行多级过滤,能够避免滤网出现堵塞,保证过滤效果,也能够进一步提升对水资源的利用。
权利要求书

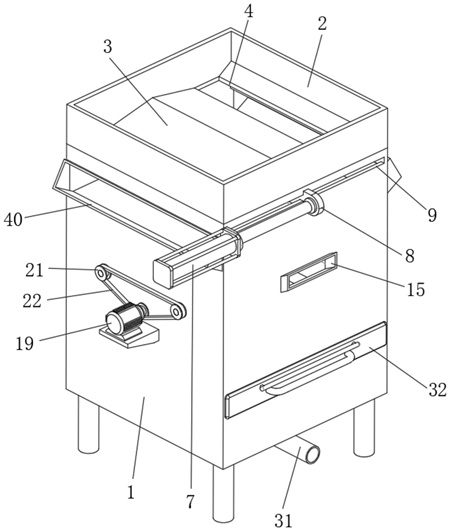

1.一种具有多层过滤结构的废水处理器,包括处理器箱体(1),其特征在于,所述处理器箱体(1)的顶部设置有接引箱(2),所述接引箱(2)的底部开设有用于污水流通的通孔(4),所述处理器箱体(1)的内部由上至下设置有混合室和过滤室,所述混合室的上方设置有过滤板一(5),所述过滤板一(5)的上方设置有用于对过滤后的杂质进行清理的送料组件,所述混合室内设置有用于对废水进行搅拌的混合组件,所述过滤室内设置有用于对反应后废水中的杂质进行过滤的过滤部,所述处理器箱体(1)的底部设置有与过滤室相连通的排料管二(31)。
2.根据权利要求1所述的一种具有多层过滤结构的废水处理器,其特征在于,所述送料组件包括固定块(6),所述固定块(6)上安装有气缸(7),所述气缸(7)的输出端设置有移动块(8),所述处理器箱体(1)的侧壁上开设有与移动块(8)相对应的贯穿滑槽(9),所述移动块(8)的一侧延伸至处理器箱体(1)的内部并设置有立板(10),所述立板(10)与处理器箱体(1)的内壁滑动连接,所述立板(10)的两侧均通过转轴转动连接有推料板(11),所述处理器箱体(1)与两个推料板(11)相对的两侧均设置有排渣管道(40)。
3.根据权利要求2所述的一种具有多层过滤结构的废水处理器,其特征在于,所述立板(10)的两侧与两个推料板(11)之间均设置有多个弹簧(12)。
4.根据权利要求1所述的一种具有多层过滤结构的废水处理器,其特征在于,所述接引箱(2)侧壁的底部设置有导流座一(3),所述混合室的顶部设置有导流座二(13),所述混合室的底部设置有导流座三(14),所述导流座三(14)的中间设置有排料管一(30),所述排料管一(30)与排料管二(31)上均设置有电磁阀,所述处理器箱体(1)的侧壁上设置有与混合室相连通的投料管道(15),通过所述投料管道(15)向混合室中投入反应物料。
5.根据权利要求1所述的一种具有多层过滤结构的废水处理器,其特征在于,所述混合组件包括两个驱动杆(16),所述驱动杆(16)的外周面等距离设置有多个安装环(17),所述安装环(17)的外周面设置有多个搅拌杆(18),所述处理器箱体(1)的侧壁上设置有用于对两个驱动杆(16)进行驱动的驱动件。
6.根据权利要求5所述的一种具有多层过滤结构的废水处理器,其特征在于,所述驱动件包括与处理器箱体(1)相连接的电机(19),所述电机(19)的输出轴设置有同步轮一(20),所述驱动杆(16)的端部均延伸出处理器箱体(1)并设置有同步轮二(21),所述同步轮一(20)和两个同步轮二(21)套接有同步带(22)。
7.根据权利要求5所述的一种具有多层过滤结构的废水处理器,其特征在于,所述混合室的内壁设置有安装壳(23),所述安装壳(23)与两个驱动杆(16)转动连接,所述安装壳(23)底部的中间转动连接有传动杆(24),所述安装壳(23)的内壁设置有固定座(25),所述固定座(25)转动连接有连杆(26),所述连杆(26)的两端均设置有锥形齿轮一(27),所述锥形齿轮一(27)的一侧均啮合连接有锥形齿轮二(28),其中一个所述锥形齿轮二(28)与传动杆(24)相连接,另一个所述锥形齿轮二(28)与一个驱动杆(16)相连接,所述传动杆(24)的底端等角度设置有多个弧形搅拌片(29)。
8.根据权利要求5所述的一种具有多层过滤结构的废水处理器,其特征在于,所述搅拌杆(18)包括杆体(181),所述杆体(181)的表面开设有螺旋凹槽(182),所述杆体(181)的外周面等角度开设有多个长形槽(183),所述长形槽(183)均与螺旋凹槽(182)相连通。
9.根据权利要求1所述的一种具有多层过滤结构的废水处理器,其特征在于,所述过滤部包括框形支撑条(34),所述框形支撑条(34)的上方设有框体(32),且框体(32)与处理器箱体(1)相插接,所述框体(32)内壁的底部设置有过滤板二(33),所述框体(32)内壁底部的一侧设置有挤压固定座(36),所述挤压固定座(36)的上方设置有与框体(32)内壁相连接的顶板(37),所述框体(32)的一侧滑动连接有两个连接杆(39),两个所述连接杆(39)的一端设置有与挤压固定座(36)相对应的挤压移动座(38),两个所述连接杆(39)另一端延伸出框体(32)并设置有拉杆(35)。
10.一种如权利要求1-9任一所述的具有多层过滤结构的废水处理器的处理工艺,其特征在于,具体步骤包括:S1、将待处理的废水注入接引箱(2)中,在导流座一(3)和通孔(4)的配合下废水落在过滤板一(5)上,过滤板一(5)对废水中的杂质进行初步过滤,送料组件随之对杂质进行清理;S2、初步过滤的废水落入混合室中,工作人员向混合室中投入物料与废水反应,混合组件对废水进行搅拌使废水与物料充分反应;S3、反应后的废水落在过滤部上,对废水反应后产生的杂质进行过滤分离,水分穿过过滤部落入至过滤室的底部,最后通过排料管二(31)排出。
发明内容
本发明要解决的技术问题是提供一种一种具有多层过滤结构的废水处理器及其处理工艺,该废水处理器能够实现对废水进行多级过滤,能够避免滤网出现堵塞,保证过滤效果,也能够进一步提升对水资源的利用。
为解决上述问题,提供以下技术方案:
设计一种具有多层过滤结构的废水处理器,包括处理器箱体,所述处理器箱体的顶部设置有接引箱,所述接引箱的底部开设有用于污水流通的通孔,所述处理器箱体的内部由上至下设置有混合室和过滤室,所述混合室的上方设置有过滤板一,所述过滤板一的上方设置有用于对过滤后的杂质进行清理的送料组件,所述混合室内设置有用于对废水进行搅拌的混合组件,所述过滤室内设置有用于对反应后废水中的杂质进行过滤的过滤部,所述处理器箱体的底部设置有与过滤室相连通的排料管二。
进一步的,所述送料组件包括固定块,所述固定块上安装有气缸,所述气缸的输出端设置有移动块,所述处理器箱体的侧壁上开设有与移动块相对应的贯穿滑槽,所述移动块的一侧延伸至处理器箱体的内部并设置有立板,所述立板与处理器箱体的内壁滑动连接,所述立板的两侧均通过转轴转动连接有推料板,所述处理器箱体与两个推料板相对的两侧均设置有排渣管道。
上述技术方案通过气缸推动移动块使立板带动推料板开始进行运动,由于推料板的底部与过滤板一的上表面相贴合,因此推料板能够推动物料,最终将杂质推送至排渣管道中进行下料工作。
进一步的,所述立板的两侧与两个推料板之间均设置有多个弹簧。
上述技术方案通过设置弹簧,能够使推料板的底部与过滤板一的上表面紧密贴合,避免杂质进入到推料板和立板之间。
进一步的,所述接引箱侧壁的底部设置有导流座一,所述混合室的顶部设置有导流座二,所述混合室的底部设置有导流座三,所述导流座三的中间设置有排料管一,所述排料管一与排料管二上均设置有电磁阀,所述处理器箱体的侧壁上设置有与混合室相连通的投料管道,通过所述投料管道向混合室中投入反应物料。
上述技术方案通过设置导流座一,能够使废水落在过滤板一上表面的两侧,保证后期送料组件对过滤出的杂质进行有效地清理,通过设置导流座二,能够使初步过滤后的废水落在导流座三上方的中间,充分反应后的废水能够通过排料管一排出。
进一步的,所述混合组件包括两个驱动杆,所述驱动杆的外周面等距离设置有多个安装环,所述安装环的外周面设置有多个搅拌杆,所述处理器箱体的侧壁上设置有用于对两个驱动杆进行驱动的驱动件。
上述技术方案通过启动驱动件使驱动杆开始旋转,从而使安装环带动搅拌杆开始转动,对废水和物料进行充分的混合。
进一步的,所述驱动件包括与处理器箱体相连接的电机,所述电机的输出轴设置有同步轮一,所述驱动杆的端部均延伸出处理器箱体并设置有同步轮二,所述同步轮一和两个同步轮二套接有同步带。
上述技术方案通过启动电机,在同步轮一、同步带和同步轮二的传动下使驱动杆开始转动。
进一步的,所述混合室的内壁设置有安装壳,所述安装壳与两个驱动杆转动连接,所述安装壳底部的中间转动连接有传动杆,所述安装壳的内壁设置有固定座,所述固定座转动连接有连杆,所述连杆的两端均设置有锥形齿轮一,所述锥形齿轮一的一侧均啮合连接有锥形齿轮二,其中一个所述锥形齿轮二与传动杆相连接,另一个所述锥形齿轮二与一个驱动杆相连接,所述传动杆的底端等角度设置有多个弧形搅拌片。
上述技术方案通过锥形齿轮一和锥形齿轮二的传动使连杆开始转动,从而在另一组的锥形齿轮一和锥形齿轮二的传动下使传动杆带动弧形搅拌片开始转动,对位于底部的废液进行推升,从而进一步提升混合效果。
进一步的,所述搅拌杆包括杆体,所述杆体的表面开设有螺旋凹槽,所述杆体的外周面等角度开设有多个长形槽,所述长形槽均与螺旋凹槽相连通。
上述技术方案通过设置螺旋凹槽,可以在搅拌的过程中打乱对废水施加力的方向,从而提升混合效果,通过设置长形槽,能够在杆体转动的过程中对位于长形槽内的废水进行导向,使废水能够向四周散开。
进一步的,所述过滤部包括框形支撑条,所述框形支撑条的上方设有框体,且框体与处理器箱体相插接,所述框体内壁的底部设置有过滤板二,所述框体内壁底部的一侧设置有挤压固定座,所述挤压固定座的上方设置有与框体内壁相连接的顶板,所述框体的一侧滑动连接有两个连接杆,两个所述连接杆的一端设置有与挤压固定座相对应的挤压移动座,两个所述连接杆另一端延伸出框体并设置有拉杆。
上述技术方案通过过滤板二对从排料管一排出反应后的废水进行过滤,通过拉动拉杆使连接杆带动挤压移动座开始移动,对附着在过滤板二上表面的杂质进行清理,随着挤压移动座的移动,并在挤压固定座和的配合下将杂质中的水分挤出,提升水资源的利用率。
一种具有多层过滤结构的废水处理器的处理工艺,具体步骤包括:
S1、将待处理的废水注入接引箱中,在导流座一和通孔的配合下废水落在过滤板一上,过滤板一对废水中的杂质进行初步过滤,送料组件随之对杂质进行清理;
S2、初步过滤的废水落入混合室中,工作人员向混合室中投入物料与废水反应,混合组件对废水进行搅拌使废水与物料充分反应;
S3、反应后的废水落在过滤部上,对废水反应后产生的杂质进行过滤分离,水分穿过过滤部落入至过滤室的底部,最后通过排料管二排出。
与现有技术相比,本发明的有益效果在于:
将废水通过接引箱注入至处理器箱体的内部,废水首先落在过滤板一的上表面,过滤板一对废水进行初步过滤,在送料组件的作用下对过滤板一上表面的杂质进行清理,保证过滤效果,然后过滤后的废水落入混合室中,工作人员向混合室投入一定的化学物料,在混合组件的作用下使废水与化学物料充分混合反应,反应后的废水进入过滤室中,在过滤部的作用下对反应后废水中的杂质进行二次过滤,二次过滤后的废水落在过滤室底部,最终通过排料管二排出,通过采用上述结构能够实现对废水进行多级过滤,能够避免滤网出现堵塞,保证过滤效果,也能够进一步提升对水资源的利用。
(发明人:吴玉明)
