公布日:2024.04.19
申请日:2024.01.31
分类号:F16K11/20(2006.01)I;F16K27/02(2006.01)I;F16K27/08(2006.01)I;B01D35/04(2006.01)I
摘要

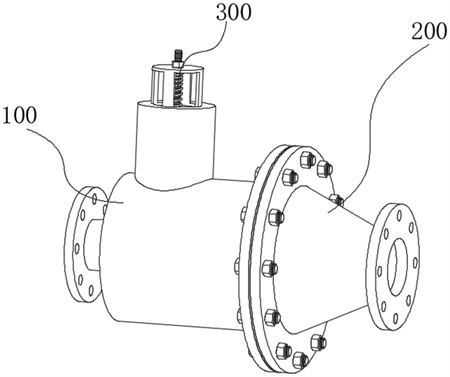

本发明涉及污水提升装置技术领域,本发明公开了一种智能型污水污物过滤分流专用阀,包括阀体、阀盖和阀芯组合件;所述阀盖的一端与所述阀体的一端连接;所述阀盖的另一端连接进出水管;所述阀体的另一端设置有排污泵接口;所述排污泵接口连接排污泵;所述阀体靠近所述排污泵的一端垂直设置有污水过流口;所述阀芯组合件安装于所述污水过流口上;所述阀体内部设置有过滤网;所述过滤网的入口朝向所述阀盖;所述过滤网的底部朝向所述排污泵,采用本发明使得中的污物经过过滤网过滤后,渣物暂存在过滤网中,排污泵启动排水时,过滤网中的渣物随着污水排走,可避免污物堵塞排污泵,降低故障率、节省维护成本、节能环保。
权利要求书
1.一种智能型污水污物过滤分流专用阀,包括阀体、阀盖和阀芯组合件;其特征在于:所述阀盖的一端与所述阀体的一端连接;所述阀盖的另一端连接进出水管;所述阀体的另一端设置有排污泵接口;所述排污泵接口连接排污泵;所述阀体靠近所述排污泵的一端垂直设置有污水过流口;所述阀芯组合件安装于所述污水过流口上;所述阀体内部设置有过滤网;所述过滤网的入口朝向所述阀盖;所述过滤网的底部朝向所述排污泵。
2.根据权利要求1所述的一种智能型污水污物过滤分流专用阀,其特征在于:所述阀体上设有连接法兰一、连接法兰二和阀瓣;所述阀体通过所述连接法兰一与排水泵连接;所述阀体通过所述连接法兰二与所述阀盖连接;所述阀瓣悬挂于所述排污泵接口的入口处,用于所述阀体与所述排污泵之间的封闭或连通。
3.根据权利要求1所述的一种智能型污水污物过滤分流专用阀,其特征在于:所述污水过流口上设置有用于固定所述阀芯组合件的调节固定孔。
4.根据权利要求3所述的一种智能型污水污物过滤分流专用阀,其特征在于:所述阀芯组合件包括阀芯、调节弹簧、调节螺母和调节螺杆;所述阀芯安装于所述调节螺杆的一端;所述调节螺杆的另一端依次穿过所述调节弹簧和所述调节固定孔后,所述调节螺母安装于所述调节螺杆上,通过拧动所述调节螺母改变所述调节弹簧的弹力使得所述阀芯与所述污水过流口处于连通状态。
5.根据权利要求2所述的一种智能型污水污物过滤分流专用阀,其特征在于:所述阀盖上分别设有第一连接法兰和第二连接法兰;所述阀盖通过第一连接法兰与进出水管连接;所述阀盖通过第二连接法兰与所述连接法兰二连接。
6.根据权利要求5所述的一种智能型污水污物过滤分流专用阀,其特征在于:所述第二连接法兰与所述连接法兰二之间设置有密封件。
7.根据权利要求5所述的一种智能型污水污物过滤分流专用阀,其特征在于:所述第二连接法兰与所述连接法兰二之间通过连接螺栓组件进行固定。
发明内容
本发明的目的在于提供一种智能型污水污物过滤分流专用阀,污水中的污物经过过滤网过滤后,渣物暂存在过滤网中,排污泵启动排水时,过滤网中的渣物随着污水排走,可避免污物堵塞排污泵,降低故障率、节省维护成本、节能环保。
本发明通过以下技术方案实现的:
一种智能型污水污物过滤分流专用阀,包括阀体、阀盖和阀芯组合件;其中:所述阀盖的一端与所述阀体的一端连接;所述阀盖的另一端连接进出水管;所述阀体的另一端设置有排污泵接口;所述排污泵接口连接排污泵;所述阀体靠近所述排污泵的一端垂直设置有污水过流口;所述阀芯组合件安装于所述污水过流口上;所述阀体内部设置有过滤网;所述过滤网的入口朝向所述阀盖;所述过滤网的底部朝向所述排污泵。
进一步作为本发明技术方案的改进,所述阀体上设有连接法兰一、连接法兰二和阀瓣;所述阀体通过所述连接法兰一与排水泵连接;所述阀体通过所述连接法兰二与所述阀盖连接;所述阀瓣悬挂于所述排污泵接口的入口处,用于所述阀体与所述排污泵之间的封闭或连通。
进一步作为本发明技术方案的改进,所述污水过流口上设置有用于固定所述阀芯组合件的调节固定孔。
进一步作为本发明技术方案的改进,所述阀芯组合件包括阀芯、调节弹簧、调节螺母和调节螺杆;所述阀芯安装于所述调节螺杆的一端;所述调节螺杆的另一端依次穿过所述调节弹簧和所述调节固定孔后,所述调节螺母安装于所述调节螺杆上,通过拧动所述调节螺母改变所述调节弹簧的弹力使得所述阀芯与所述污水过流口处于连通状态。
进一步作为本发明技术方案的改进,所述阀盖上分别设有第一连接法兰和第二连接法兰;所述阀盖通过第一连接法兰与进出水管连接;所述阀盖通过第二连接法兰与所述连接法兰二连接。
进一步作为本发明技术方案的改进,所述第二连接法兰与所述连接法兰二之间设置有密封件。
进一步作为本发明技术方案的改进,所述第二连接法兰与所述连接法兰二之间通过连接螺栓组件进行固定。
与现有技术相比,本发明提供了一种智能型污水污物过滤分流专用阀,具备以下有益效果:
本发明通过设置阀体、阀盖、阀芯组合件和过滤网,污水污物从阀盖的第一连接法兰进阀体内,污水中的污物经过过滤网过滤后,渣物暂存在过滤网中,阀体中的阀瓣由于重力处于关闭状态,阀芯在调节弹簧的弹力作用下,处于打开状态,污水从阀芯及污水过流口流出;排污泵启动排水时,在水压状态下,阀瓣打开,阀芯在水的压力下,克服调节弹簧的弹力,处于关闭状态,高压力的水经过过滤网并把渣物随着污水排入化粪池或市政管网,可避免污物堵塞排污泵,降低故障率、节省维护成本、节能环保,符合企业的发展要求。
(发明人:孙嘉豪;杨光;林书帅)
