公布日：2023.10.24
申请日：2023.08.16
分类号：E03F5/10(2006.01)I;C02F1/00(2023.01)I;C02F1/32(2023.01)I;E03F5/14(2006.01)I;E03B3/02(2006.01)I
摘要
本发明涉及雨水回收设备技术领域，具体为一种一体化硅砂混凝土雨水回收利用系统，包括蓄水池，还包括雨水控制柜，蓄水池的顶部一侧连接有雨水收集管，雨水收集管的一端连接有分流井，蓄水池的一端通过连通管连接有水处理池，水处理池的顶部一侧通过管路连接有水处理设备间，雨水收集管的中部设有截污装置和弃流装置，水处理设备间的一侧通过管路连接有清水池。该一体化硅砂混凝土雨水回收利用系统中，通过蓄水池、水处理池、清水池能够分别进行雨水的多级净化，通过截污装置、弃流装置能够将水中的杂质初步进行收集，再通过蓄水池将污泥进行分离，最后通过水处理设备间能够将雨水中的杂质进行进一步有效清理，保证雨水的水质有效净化。
权利要求书

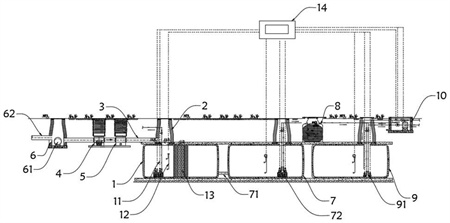

1.一种一体化硅砂混凝土雨水回收利用系统，包括蓄水池(1)，还包括雨水控制柜(14)，其特征在于：所述蓄水池(1)的顶部一侧连接有雨水收集管(3)，所述雨水收集管(3)的一端连接有分流井(6)，所述蓄水池(1)的一端通过连通管(71)连接有水处理池(7)，所述水处理池(7)的顶部一侧通过管路连接有水处理设备间(8)，所述雨水收集管(3)的中部设有截污装置(4)和弃流装置(5)，所述水处理设备间(8)的一侧通过管路连接有清水池(9)，所述清水池(9)的顶部一侧通过管路连接有回用设备井(10)，所述蓄水池(1)的内部设置有排泥泵(11)，所述排泥泵(11)的输出管路伸出蓄水池(1)的外部，所述蓄水池(1)的内部中间安装有硅砂导水槽(13)。
2.根据权利要求1所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述水处理设备间(8)的内部安装有自清洗过滤器(81)、紫外线消毒器(82)，所述自清洗过滤器(81)的进水端连接水池出水接管(83)，所述自清洗过滤器(81)的出水端连接紫外线消毒器(82)的进水端，所述紫外线消毒器(82)的出水端外接回用管(85)。
3.根据权利要求2所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述回用设备井(10)的内部设置有补水管(101)和回用水管(102)，所述补水管(101)的一端外接市政供水，另一端接入清水池(9)，所述补水管(101)上安装有浮球阀(104)，所述回用水管(102)上安装有气压罐(105)和回用加压泵(106)，所述回用设备井(10)的底部一侧连接有排水管(103)。
4.根据权利要求1所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述截污装置(4)为竖向设置的管路，底部安装有杂质收集桶，顶部设置有井盖，所述弃流装置(5)为竖向设置的管路，底部设置有排水口，顶部设置有井盖。
5.根据权利要求1所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述分流井(6)的外侧连接有进水管(62)，所述分流井(6)的内部设置有雨水管网(61)，所述雨水管网(61)将不同分流井(6)之间互相连通。
6.根据权利要求1所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述截污装置(4)、弃流装置(5)、分流井(6)的底部敷设厚度为200mm的混凝土垫层。
7.根据权利要求1所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述蓄水池(1)、水处理池(7)、清水池(9)的内部均安装有液位计(12)，所述蓄水池(1)、水处理池(7)、清水池(9)的顶部均安装有雨水井(2)。
8.根据权利要求3所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述水处理池(7)的内部安装有第一雨水提升泵(72)，所述第一雨水提升泵(72)的输出管路与水处理设备间(8)的水池出水接管(83)连接。
9.根据权利要求3所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述清水池(9)的内部安装有第二雨水提升泵(91)，所述第二雨水提升泵(91)的输出管路与回用设备井(10)的回用水管(102)连接。
10.根据权利要求2所述的一体化硅砂混凝土雨水回收利用系统，其特征在于：所述自清洗过滤器(81)的进水端还外接有冲洗接管(86)，所述自清洗过滤器(81)的排污端外接排泥管(84)。
发明内容
本发明的目的在于提供一种一体化硅砂混凝土雨水回收利用系统，以解决上述背景技术中提出的现有的雨水回收系统结构单一，不具备雨水多级净化和回收功能，且水池的蓄水能力差，不具备净化水质功能，不能进行雨水中的泥沙隔绝和污泥的排放，长时间使用容易造成管路堵塞等现象的问题。
为实现上述目的，本发明提供了一种一体化硅砂混凝土雨水回收利用系统，包括蓄水池，还包括雨水控制柜，所述蓄水池的顶部一侧连接有雨水收集管，所述雨水收集管的一端连接有分流井，所述蓄水池的一端通过连通管连接有水处理池，所述水处理池的顶部一侧通过管路连接有水处理设备间，所述雨水收集管的中部设有截污装置和弃流装置，所述水处理设备间的一侧通过管路连接有清水池，所述清水池的顶部一侧通过管路连接有回用设备井，所述蓄水池的内部设置有排泥泵，所述排泥泵的输出管路伸出蓄水池的外部，所述蓄水池的内部中间安装有硅砂导水槽。
作为本发明的优选方案，所述水处理设备间的内部安装有自清洗过滤器、紫外线消毒器，所述自清洗过滤器的进水端连接水池出水接管，所述自清洗过滤器的出水端连接紫外线消毒器的进水端，所述紫外线消毒器的出水端外接回用管。
作为本发明的优选方案，所述回用设备井的内部设置有补水管和回用水管，所述补水管的一端外接市政供水，另一端接入清水池，所述补水管上安装有浮球阀，所述回用水管上安装有气压罐和回用加压泵，所述回用设备井的底部一侧连接有排水管。
作为本发明的优选方案，所述截污装置为竖向设置的管路，底部安装有杂质收集桶，顶部设置有井盖，所述弃流装置为竖向设置的管路，底部设置有排水口，顶部设置有井盖。
作为本发明的优选方案，所述分流井的外侧连接有进水管，所述分流井的内部设置有雨水管网，所述雨水管网将不同分流井之间互相连通。
作为本发明的优选方案，所述截污装置、弃流装置、分流井的底部敷设厚度为200mm的混凝土垫层。
作为本发明的优选方案，所述蓄水池、水处理池、清水池的内部均安装有液位计，所述蓄水池、水处理池、清水池的顶部均安装有雨水井。
作为本发明的优选方案，所述水处理池的内部安装有第一雨水提升泵，所述第一雨水提升泵的输出管路与水处理设备间的水池出水接管连接。
作为本发明的优选方案，所述清水池的内部安装有第二雨水提升泵，所述第二雨水提升泵的输出管路与回用设备井的回用水管连接。
作为本发明的优选方案，所述自清洗过滤器的进水端还外接有冲洗接管，所述自清洗过滤器的排污端外接排泥管。
与现有技术相比，本发明的有益效果：
1、该一体化硅砂混凝土雨水回收利用系统中，通过蓄水池、水处理池、清水池能够分别进行雨水的多级净化，通过截污装置、弃流装置能够将水中的杂质初步进行收集，再通过蓄水池将污泥进行分离，最后通过水处理设备间能够将雨水中的杂质进行进一步有效清理，保证雨水的水质有效净化。
2、该一体化硅砂混凝土雨水回收利用系统中，回用设备井能够保证清水池中的持续蓄水量，且便于将清水池中的水进行加压后回用至用水管路。
3、该一体化硅砂混凝土雨水回收利用系统中，通过蓄水池、水处理池、清水池能够分别进行雨水储存，提高雨水储存的能力。
（发明人：李卫新;蓝佳铭）
